АГРЕГАТЫ ВОЗДУШНО-ОТОПИТЕЛЬНЫЕ АО2
Описание продукции
- обогрев помещения в краткий строк
- высокая теплопроизводительность
- рентабельность приобретения и эксплуатации
- долговечность
Ассортиментный ряд включает модели:
- АО 2 - одноструйные агрегаты с калориферами КСк, теплоноситель - горячая либо перегретая вода;
- АО 2 П - одноструйные агрегаты с калориферами КПСк, теплоноситель - сухой насыщенный пар.
Назначение и области применения
Номенклатурный ряд агрегатов отопительных АО насчитывает несколько моделей, каждая из которых выпускается в своем диапазоне типоразмеров. Агрегаты отопительные находят широкое применение в системах обогрева помещений различной площади и назначения. Как правило, это гаражи, автомобильные мойки, мастерские, складские и производственные здания и другие помещения, классифицирующиеся в соответствии со СНиП 2.09.02-85 по категории Г и Д (где нет строго фиксированных рабочих мест и непрерывного присутствия персонала). Исключение составляют помещения с высотой потолочных или межэтажных перекрытий более 6 метров, а также помещения, где требуется наличие дежурного отопления в холодное время года.
Конструктивные особенности
Одноструйные отопительные агрегаты выпускаются в моноблочном исполнении. Основными элементами конструкции являются паровой или водяной калорифер и вентилятор осевого типа, размещенные на единой опорной раме и соединенные между собой металлическим воздуховодом.
В зависимости от модели нагревателя в качестве теплоносителя может использоваться перегретая вода (агрегаты отопительные АО-2) либо пар (агрегаты отопительные АО-2П). Теплоноситель поступает к калориферу от внешнего источника. Подключение трубчатых нагревателей калорифера к источнику теплоносителя осуществляется посредством входного и выходного патрубков.
Рабочая температура теплоносителя составляет от +95 до +150С при давлении до 1,2 МПа.
Для крепления агрегатов отопительных АО к фундаменту или перекрытию помещения в опорной металлической раме предусмотрен ряд отверстий под анкерные болты. При монтаже рекомендуется использовать между рамой и опорной поверхностью виброизолирующие прокладки (например, из технической резины).
При работе отопительного агрегата воздух, находящийся внутри помещения, понуждается к движению за счет работы осевого вентилятора и проходит через ряды трубчатых нагревателей калорифера, где нагревается и выходит обратно в помещение. Регулирование воздушного потока производится посредством поворотных жалюзи, расположенных на лицевой поверхности калорифера. Агрегаты отопительные АО-2 и АО-2П характеризуются высокой производительностью по воздуху и имеют большой КПД, благодаря чему нагрев даже больших по площади помещений осуществляется довольно быстро без образования застойных зон.

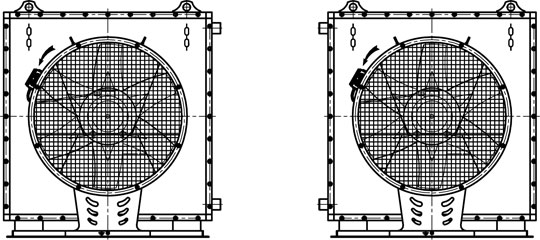

Варианты исполнения отопительных агрегатов АО-2
АО-2 - правого исполнения АО-2 - левого исполнения

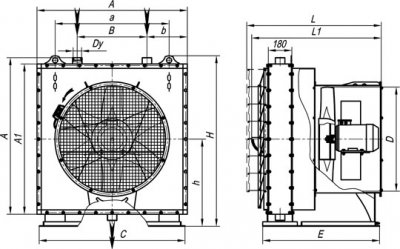

Габаритные размеры агрегатов воздушно-отопительных АО-2 на базе водяных калориферов типа КСк
№ АО2 | A | A1 | a | B | b | C | D | Dy | E | H | h | L | L1 |
4 | 702 | 654 | 375 | 460 | 97 | 620 | 500 | 32 | 770 | 810 | 420 | 855 | 835 |
6,3 | 784 | 737 | 500 | 580 | 78,5 | 745 | 500 | 32 | 770 | 892 | 460 | 870 | 835 |
10 | 952 | 905 | 625 | 740 | 82,5 | 870 | 630 | 50 | 790 | 1061 | 545 | 890 | 860 |
20 | 1201 | 1154 | 875 | 977 | 78,5 | 1120 | 800 | 50 | 915 | 1310 | 670 | 1055 | 1015 |
25* | 1201 | 1154 | 875 | 977 | 78,5 | 1120 | 800 | 50 | 915 | 1310 | 670 | 1055 | 1015 |
* - Агрегат воздушно-отопительный водяной АО2-25 отличается от АО2-20, тем что он изготовлен на базе четырехрядного калорифера типа КСк.
Габаритные размеры агрегатов воздушно-отопительных АО-2П на базе паровых калориферов типа КПСк

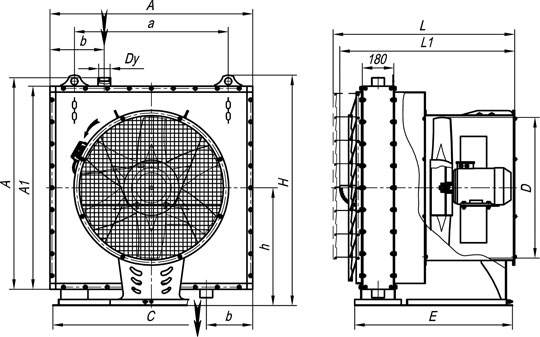

Габаритные размеры агрегатов АО-2 №3-6,3П на базе паровых калориферов

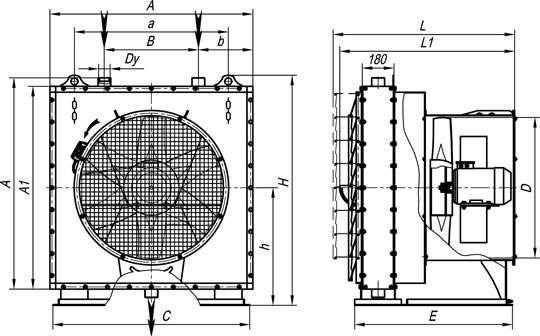

Габаритные размеры агрегатов АО-2 №10-25П на базе паровых калориферов
№ АО2-П | A | A1 | a | B | b | C | D | Dy | E | H | h | L | L1 |
4 | 702 | 654 | 375 | - | 100 | 620 | 500 | 50 | 770 | 810 | 420 | 855 | 835 |
6,3 | 784 | 737 | 500 | - | 100 | 745 | 500 | 50 | 770 | 892 | 460 | 870 | 835 |
10 | 952 | 905 | 625 | 410 | 248 | 870 | 630 | 65 | 790 | 1061 | 545 | 890 | 860 |
20 | 1201 | 1154 | 875 | 535 | 310 | 1120 | 800 | 65 | 915 | 1310 | 670 | 1055 | 1015 |
25* | 1201 | 1154 | 875 | 535 | 310 | 1120 | 800 | 65 | 915 | 1310 | 670 | 1055 | 1015 |
* - Агрегат воздушно-отопительный паровой АО2-25П отличается от АО2-20, тем что он изготовлен на базе четырехрядного калорифера типа КП.

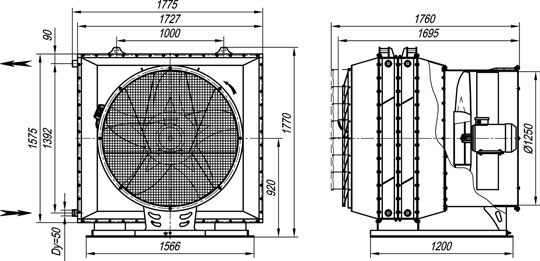

Габаритные размеры агрегата воздушно-отопительного АО 2-50 на базе двух водяных калориферов КСк 3-12

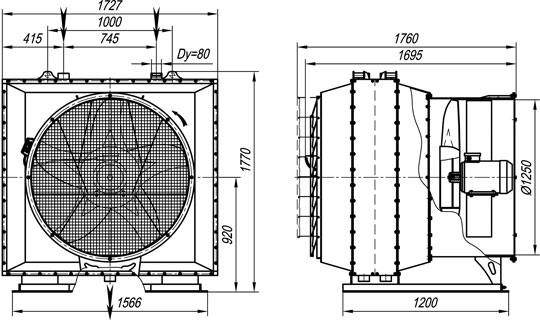

Габаритные размеры агрегата воздушно-отопительного АО 2-50П на базе двух паровых калориферов КП 3-12 (изготавливается по спецзаказу)
Технические характеристики
Параметры | АО2-4 | АО2-6,3 | АО2-10 | АО2-20 | АО2-25 |
Производительность по воздуху, м³/ч | 4000 | 6300 | 10000 | 20000 | 25000 |
Производительность по теплу, кВт | 46 | 73 | 116 | 220 | 306 |
Температура теплоносителя на входе, °С | 150/70 | 150/70 | 150/70 | 150/70 | 150/70 |
Установочная мощность, кВт | 0,37/1500 | 0,55/1500 | 0,75/1000 | 2,2/1500 | 2,2/1500 |
Сечение для прохода теплоносителя, м² | 0,00102 | 0,00113 | 0,00147 | 0,00203 | 0,00249 |
Сечение патрубка, м² | 0,00101 | 0,00101 | 0,00221 | 0,00221 | 0,00221 |
Диаметр патрубка, Ду | 32 | 32 | 50 | 50 | 50 |
Число ходов | 4 | 4 | 4 | 4 | 4 |
Число рядов | 3 | 3 | 3 | 3 | 4 |
Расход воды, м³/ч, при скорости воды в трубках w=0,7÷1,0 м/с | 2,4÷3,45 | 2,4÷3,45 | 3,5÷5,0 | 4,9÷6,9 | 5,3÷7,5 |
Масса, кг | 95 | 120 | 160 | 255 | 280 |
