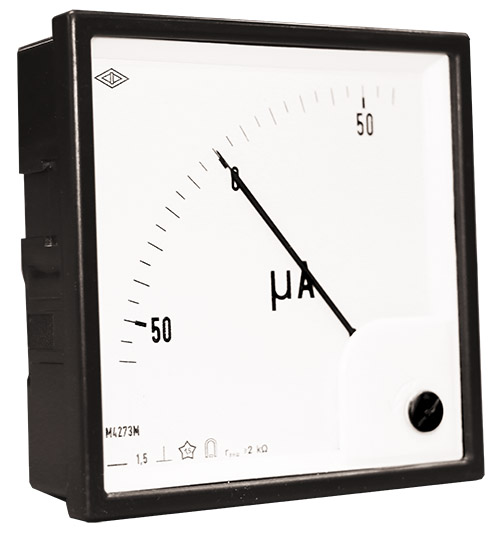

Амперметры и вольтметры М4272, М4276, М4278, М4273М, М4277М
Описание продукции
Данные типы приборов с угловым расположением измерительного механизма имеют квадратные лицевые панели и квадратные корпуса.
Приборы могут иметь диапазоны измерений с нулевой отметкой внутри или на краю диапазонов.
Приборы М4272, М4276 выпускаются со сменными шкалами, при заказе к обозначению приборов добавляется буква (с).
Приборы могут изготавливаться со степенью защиты от воздействия окружающей среды IP54 по передней панели (кроме М4272(с), М4276(с)).
Для защиты от прикосновения к токоведущим стержням приборы М4276, М4277М, М4272, М4273М, М4276(с), М4272(с) могут поставляться с защитными колпачками КЗ-4. Необходимость поставки указать при заказе.
Поверка приборов производится в соответствии с требованиями ГОСТ 8.497-83.
| М4272, М4276, М4278 внесены в Госреестр СИ РФ № 68770-17, срок действия до 25 сентября 2022 г. М4273М, М4277М внесены в Госреестр СИ РФ № 37282-17, срок действия до 11 декабря 2022 г. |
Межповерочный интервал:
М4272, М4276, М4278, М4273М, М4277М - 2 года.
|
Тип прибора |
М4278 |
М4276 М4277М |
М4272 М4273М |
|
Размеры лицевой панели, мм |
48х48 |
72х72 |
96х96 |
|
Вырез в щите, мм |
44,8х44,8 |
68х68 |
92х92 |
|
Длина шкалы, мм, не менее |
38 |
57 |
93 |
|
Класс точности |
1,5 |
1,5 |
1,5 |
|
Степень защиты IP |
пылезащ. IP50 или пылебрызгозащ. IP54 |
пылезащ. IP50 или пылебрызгозащ. IP54 |
пылезащ. IP50 или пылебрызгозащ. IP54 |
|
Масса, кг, не более |
0,12 |
0,2 |
0,28 |
|
М4272, М4276, М4278 |
||
|
Диапазон измерений |
Способ включения |
Условия эксплуатации |
|
мA – 0,5; 1; 1,5; 2,5;3; 4; 5; 6; 10; 15; 20; 25; 30; 40; 50; 60; 100; 150; 250; 300; 400; 500; 600 |
Непосредственно |
Температура -30...+50 °С, относительная влажность 90 % при температуре +30 °С. Вибропрочность: ускорение 5...30 м/с2, частота 10...70 Гц. Ударопрочность: ускорение 50 м/с2, частота 10...50 ударов в мин., 2000 ударов. |
|
А – 1; 1,5; 2; 2,5; 3; 4; 5; 6; 10* |
||
|
А – 10**; 15; 20; 25; 30 40; 50; 60; 75; 100; 150; 200; 250; 300; 400; 500; 600; 750 |
С наружным шунтом на 75 мВ и калиброванными проводами сопротивлением 0,035 Ом |
|
|
кA – 1; 1,5; 2,5; 4; 6; 10; 15 |
||
|
А – 200; 600 |
С наружным шунтом на 150 мВ и калиброванными проводами сопротивлением 0,035 Ом |
|
|
кA – 1; 2; 3; 4; 5; 6; 8; 10; 15; 20; 30 |
||
|
В – 1; 1,5; 2,5; 4; 6; 10; 15; 25; 40; 60; 100; 150; 250; 300; 400; 500; 600 |
Непосредственно |
|
|
кВ – 1; 1,5; 2,5; 3; 4; 6*; 10; 15 |
С внешним добавочным сопротивлением с номинальным током 1 мA |
|
|
* только для М4272 и М4276 ** только для М4278 |
||
|
М4273М, М4277М |
||
|
Диапазон измерений |
Способ включения |
Условия эксплуатации |
|
µA – 40; 60; 100; 150; 250; 400; 600 |
Непосредственно |
Температура -30 …+50 °C, относительная влажность 95 % при температуре +35 °C. Вибропрочность: ускорение 5…30 м/с2, частота 10…70 Гц. Ударопрочность: ускорение 50 м/с2, частота 10…50 ударов в мин. |
|
мВ – 25; 40; 60; 100; 150; 250; 400; 600 |
С калиброванными проводами сопротивлением 0,035 Ом |
|
|
М4272(с), М4276(с) |
||
|
Диапазон измерений |
Способ включения |
Условия эксплуатации |
|
мА – 1; 1,5; 2,5; 4; 5; 6; 10; 15; 20; 25; 40; 50; 60; 100; 150; 250; 400; 600 |
Непосредственно |
Температура -30...+50 °С, относительная влажность 80 % при температуре +25 °С. Вибропрочность: ускорение 5...30 м/с2, частота 10...70 Гц. Ударопрочность: ускорение 50 м/с2, частота 10...50 ударов в мин. |
|
А – 1; 1,5; 2,5; 4; 6; 10; 15 |
||
|
А – 1; 1,5, 2; 2,5; 3; 4; 5; 6; 7,5; 10; 15; 25; 40; 60; 100; 150; 200; 250; 400; 600 |
С наружным калиброванным шунтом на 60 мВ, с калиброванными проводами сопротивлением 0,035 Ом |
|
|
кА – 1; 1,5; 2,5; 4; 6; 10; 15 |
||
|
А – 1; 1,5; 2; 2,5; 3; 4; 5; 6; 7,5; 10; 15; 20; 30; 50; 75; 100; 150; 200; 300; 500; 750 |
С наружным калиброванным шунтом на 75 мВ, с калиброванными проводами сопротивлением 0,035 Ом |
|
|
кА – 1; 1,5; 2; 3; 4; 5; 6; 7,5 |
||
|
В – 1; 1,5; 2,5; 4; 6; 10; 15; 25; 40; 60; 100; 150; 250; 300; 400; 500; 600 |
Непосредственно |
|
|
кВ – 1; 1,5; 3; 5; 7,5; 10; 15 |
С добавочным сопротивлением с номинальным током 5 мА |
|
|
кВ – 1; 2,5; 4; 5; 6; 10; 15 |
С добавочным сопротивлением с номинальным током 1 мА |
|
Пример оформления заказа
Амперметр М4272.1, 0-1 А, 1,5, г, ТУ 25-7504.132-2007
Для амперметра М4272 с диапазоном измерений 0-1 А, класса точности 1,5, горизонтального положения, пылезащищенного исполнения, со специальной шкалой.
Амперметр М4272.1 Т3, 0-1 А, 1,5, г, ТУ 25-7504.132-2007
Для амперметра М4272, изготавливаемого для эксплуатации в условиях тропического климата с диапазоном измерений 0-1 А, класса точности 1,5, горизонтального положения, пылезащищенного исполнения, со специальной шкалой.
Амперметр М4272(с), 20-0-20 А, 75 mV, 1,5, в, ТУ 25-7504.132-2007
Для амперметра М4272 со сменной шкалой, диапазоном измерения 20-0-20 А, с подключением через наружный шунт на 75 mV, классом точности 1,5, нормальное положение - вертикальное.
Справочно:
в/г - вертикальное/горизонтальное положение;
Б - пылебрызгозащищенное исполнение;
Т3 - эксплуатация в условиях тропического климата;
(с) - исполнение со сменной шкалой;
ОМ2 - для эксплуатации на морских судах (кроме М4272(с), М4276(с), М4273М, М4277М).
