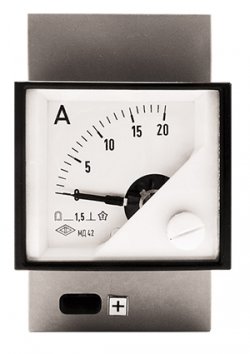

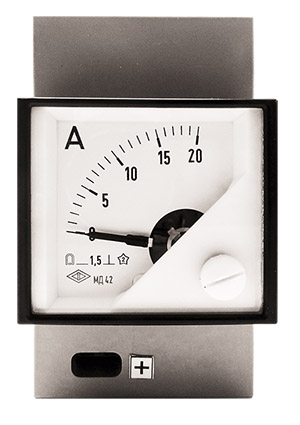

Амперметры и вольтметры МД42
Описание продукции
Приборы МД42 предназначены для измерения силы тока и напряжения в цепях постоянного тока и устанавливаются на DIN-рейку шириной 35 мм EN 50022.
Расположение измерительного механизма в приборах – угловое.
Размеры лицевой панели – 53х46 мм.
Длина шкалы, не менее – 42 мм.
Приборы имеют исполнения с нулевой отметкой на краю или внутри диапазона измерений.
Класс точности – 1,5.
Степень защиты корпуса приборов - IP40.
Масса, не более – 0,25 кг.
| МД42 внесены в Госреестр СИ РФ № 28570-10, срок действия до 17 июля 2020 г. |
Межповерочный интервал: 1 год.
|
МД42 |
||
|
Диапазон измерений |
Способ включения |
Условия эксплуатации |
|
µA – 100; 150; 250; 400; 600 |
Непосредственно |
Температура -30…+50 °C, относительная влажность 90 % при температуре +30 °C. Вибропрочность: ускорение до 20 м/с2, частота 10…55 Гц. Ударопрочность: ускорение до 150 м/с2, 18 ударов. |
|
мA – 1; 1,5; 2,5; 4; 5; 6; 10; 15; 20; 25; 40; 60; 100; 150; 250; 400; 600 |
||
|
А – 1; 1,5; 2,5; 4; 6; 10; 20 |
||
|
А – 1; 1,5; 2,5; 4; 6; 10; 15; 25; 40; 60; 100; 150; 250; 400; 600 |
С наружным измерительным шунтом на 60 мВ или 75 мВ и калиброванными проводами сопротивлением 0,035 Ом |
|
|
кA – 1; 1,5; 2,5; 4; 6; 10; 15 |
||
|
мВ – 60; 100; 150; 250; 400; 600 |
Непосредственно |
|
|
В – 1; 1,5; 2,5; 4; 6; 10; 15; 25; 40; 60; 100; 150; 250; 300; 400; 500; 600
|
||
Пример оформления заказа
Амперметр МД42, 0-1 А, 1,5, в, ТУ 25-7504.177-2010
Для амперметра МД42, изготавливаемого для эксплуатации в условиях умеренного климата, с диапазоном измерения 0-1 А, класса точности 1,5, вертикального положения.
Вольтметр МД42 ТЗ, 1-0-1 В, 1,5, г, ТУ 25-7504.177-2010
Для вольтметра МД42, изготавливаемого для эксплуатации в условиях тропического климата, с диапазоном измерения 1-0-1 В, класса точности 1,5, горизонтального положения.
Справочно:
в/г - вертикальное/горизонтальное положение;
Т3 - для эксплуатации в условиях тропического климата.
