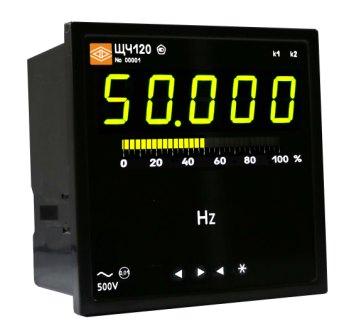

Частотомеры ЩЧ120, ЩЧ96, ЩЧ72, ЩЧ02

Описание продукции

Приборы ЩЧ120, ЩЧ96, ЩЧ72, ЩЧ02 предназначены для измерения и преобразования частоты переменного тока в однофазных электрических сетях и других цепях переменного тока в выходные унифицированные сигналы постоянного тока и передачи измеренных значений по последовательному цифровому интерфейсу RS485.
Приборы применяются в энергетике и других областях промышленности для контроля электрических параметров. Возможность обмена информацией по интерфейсу RS485, наличие выходных аналоговых сигналов постоянного тока и дискретных выходов позволяют использовать приборы в автоматизированных системах различного назначения.
Приборы являются одноканальными однопредельными и имеют исполнения по габаритным размерам, диапазонам входных напряжений, разрядности, диапазону измерений, классу точности, напряжению питания, дискретным и аналоговым выходам, цвету индикаторов.

Дополнительные возможности:
1. Изменен дизайн лицевой панели для контрастного отображения данных
2. Увеличен размер индикаторов (для ЩЧ120 с красным, зеленым, желтым индикатором)
3. Добавлена цветная комбинированная индикация, горизонтальная барграфическая шкала
4. Увеличен межповерочный интервал с 1,5  до 10 лет
5. Наличие «бюджетной» версии прибора без интерфейса RS485

Внесены в Госреестр СИ РФ № 67465-17, срок действия до 10 мая 2022 г.


Тип прибора

Габаритные размеры, мм

Масса, кг, не более

ЩЧ02

96х48х148 (с задней крышкой),

96х48х121,5 (без крышки)

0,4

ЩЧ72

72х72х103 (с задней крышкой),

72х72х75,6 (без крышки)

0,4

ЩЧ96

96х96х103 (с задней крышкой),

96х96х75,6 (без крышки)

0,4

ЩЧ120

120х120х103 (с задней крышкой),

120х120х75,6 (без крышки)

0,5

Примечание: задняя защитная крышка поставляется в комплекте.


Отображение информации

Светодиодная индикация

(единичные и семисегментные индикаторы)

- четырехзначный или пятизначный семисегментный светодиодный индикатор (в зависимости от разрядности в соответствии с заказом);

- единичные светодиодные индикаторы, отображающие работу интерфейса, состояние дискретных выходов

Высота знаков:

ЩЧ02 – 14,2 мм (для прибора с разрядностью 5,0) или 20 мм (для прибора с разрядностью 4,0);

ЩЧ72 – 10 мм (для прибора с разрядностью 5,0) или 14,2 мм (для прибора с разрядностью 4,0);

ЩЧ96 - 14,2 мм (для прибора с разрядностью 5,0) или 20 мм (для прибора с разрядностью 4,0);

ЩЧ120 – 20 мм (для прибора с разрядностью 5,0) или 26 мм (для прибора с разрядностью 4,0). Для ЩЧ120 с цветным комбинированным индикатором высота знака - 20 мм.

Дополнительная индикация

Цветная барграфическая (дискретно-аналоговая) шкала (31 сегмент) - только для ЩЧ120 с цветными комбинированными индикаторами

Дополнительные возможности

Подключение модулей индикации или табло по интерфейсу RS485

Телеизмерение

Диапазон измерения

10…9999 Гц, 10…15000 Гц

Диапазон входного напряжения

Uном = 150 В (22,5...180 В),

Uном = 500 В (75...600 В)

Класс точности

0,01; 0,05 – при измерении;

0,5 – при преобразовании

Максимальный диапазон показаний

разрядность 4,0: от 0 до 9999;

разрядность 5,0: от 0 до 99999

Время измерения

0,1 с

Время установления выходного аналогового сигнала, не более

0,5 с

Пределы основной погрешности

Измерение:

±0,05% (с разрядностью 4,0);

±0,01% (с разрядностью 5,0)

Преобразование: ±0,5%

Гальваническая развязка входных и выходных цепей, цепей питания

Есть

Входное сопротивление при измерении напряжения переменного тока

(1-0,005) МОм

Интерфейс связи / Аналоговые выходы

RS485

Количество: 0, 1, 2; протокол Modbus RTU

Скорость передачи данных: 9600, 19200, 38400, 57600 бод.

Аналоговые выходы

Количество: 0, 1, 2

Диапазоны: 0...5 мА, 4...20 мА, 0...20 мА, 0...2,5...5 мА; 4...12...20 мА; 0...10...20 мА

Примечание: Возможны комбинации аналоговых и дискретных выходов в зависимости от исполнения прибора.

Телеуправление

Дискретные выходы

Количество: 0, 1, 2

Постоянное напряжение 350 В, 200 мА или переменное напряжение 250 В, 200 мА

Примечание: Возможны комбинации аналоговых и дискретных выходов в зависимости от исполнения прибора.

Питание

Напряжение питания

- 12ВН - (12 +6/-3) В постоянного тока,

- 24ВН - (24 +12/-6) В постоянного тока,

- 220ВУ - от 85 до 264 В переменного тока частотой (50 ± 0,5) Гц или от 120 до 370 В постоянного тока,

- 230В - от 85 до 264 В переменного тока частотой (50 ± 0,5) Гц

Мощность потребления от цепи питания, не более

- 3,5 В•А для приборов с напряжением питания 12ВН, 24ВН;

- 6,0 В•А для приборов с напряжением питания 220ВУ, 230В.

Перепрограммирование прибора (настройка)

Перепрограммирование

- через программу «Конфигуратор» (интерфейс RS485);

- с помощью кнопок на передней панели (при наличии)

Параметры перепрограммирования

- параметры работы индикации;

- положение десятичной точки;

- диапазон преобразования частоты в выходной аналоговый сигнал;

- диапазон изменений аналоговых выходов;

- режимы работы и уровни срабатывания дискретных выходов (уставок);

- параметры интерфейса;

- калибровка

Условия эксплуатации

Рабочий диапазон температур

От - 40 до + 70 °С

Степень защиты

IP50

Монтаж

В щит

Сечение проводов

2,5 мм2

Максимальная перегрузка по входному сигналу (длительность)

150 % (2 ч)

Межповерочный интервал

10 лет

Гарантийный срок эксплуатации

24 мес.

Средний срок службы, не менее

20 лет

Средняя наработка на отказ

200000 ч

Форма заказа
ЩЧа – b – с – d – e – f – g – h
a – исполнение прибора в зависимости от габаритных размеров лицевой панели:
ЩЧ02 – 96×48 мм; ЩЧ72 – 72×72 мм;
ЩЧ96 – 96×96 мм; ЩЧ120 – 120×120 мм;

b – условное обозначение диапазона входного напряжения:
150 В, 500 В;

c – условное обозначение напряжения питания:
12ВН - (12 +6/-3) В постоянного тока;
24ВН - (24 +12/-6) В постоянного тока;
220ВУ - от 85 до 264 В переменного тока частотой (50 ± 0,5) Гц или от 120 до 370 В постоянного тока;
230В - от 85 до 264 В переменного тока частотой (50 ± 0,5) Гц;

d – наличие интерфейсов RS485:
х – при отсутствии параметра;
1RS – основной;
2RS – основной и дополнительный (только для ЩЧ96, ЩЧ120);
Примечание: при отсутствии интерфейса (d = x) приборы имеют ограниченный набор функций (см. таблицу).

e – условное обозначение количества аналоговых и дискретных выходов, диапазонов изменений аналоговых выходов:
× – без аналоговых и дискретных выходов;
02 – два дискретных выхода без аналоговых выходов;
11(а) – один аналоговый выход и один дискретный выход;
12(а) – один аналоговый выход и два дискретных выхода;
20(а,b) – два аналоговых выхода без дискретных выходов;
22(а,b) – два аналоговых выхода и два дискретных выхода;
где a,b - условные обозначения диапазонов изменения выходных аналоговых сигналов: A = 0...5 мА, B = 4...20 мА,
С = 0...20 мА, АР = 0...2,5...5 мА; ВР = 4...12...20 мА; СР = 0...10...20 мА;

f – цвет индикаторов:
К – красный цвет,
З – зеленый цвет,
Ж – желтый цвет,
Ц – цветной комбинированный (только для ЩЧ120);

g – разрядность:
4,0 (диапазон измерений – 10…9999 Гц; класс точности – 0,05);
5,0 (диапазон измерений – 10…15000 Гц; класс точности – 0,01) (кроме приборов без RS485);

h – специсполнение:
Б – барграфическая (дискретно-аналоговая) шкала (только для ЩЧ120 с цветными комбинированными индикаторами);
- при отсутствии параметр не указывается.


Исполнение

прибора

ЩЧа

Параметр кода полного условного обозначения

Диапазон входного

напряжения

Напряжение питания

Количество интер-фейсов

Количество анало-говых и дискрет-ных выходов

Цвет

инди-кации

Разряд-ность

Специспол-нение

b

c

d

e

f

g

h

ЩЧ02

+

+

1RS

х, 12, 20, 22

К, З, Ж

+

-

х

х

4,0

ЩЧ72

+

+

1RS

х, 02, 11, 20

К, З, Ж

+

-

х

х

4,0

ЩЧ96

+

+

1RS, 2RS

х, 12, 20, 22

К, З, Ж

+

-

х

х

4,0

ЩЧ120

+

+

1RS, 2RS

х, 12, 20, 22

+

+

+*

х

х

К, З, Ж

4,0

-

* только для прибора с цветными комбинированными индикаторами

Примечания

Знак «+» означает наличие всех возможных вариантов параметра в формуле заказа. Знак «-» означает, что параметр не указывается.

Знак «х» означает отсутствие параметра в формуле заказа.

Диапазоны аналоговых выходов указывать в скобках после указания количества выходов.

При отсутствии специальный параметр h не указывается.


Пример оформления заказа

Прибор ЩЧ120, входное напряжение 150 В, напряжение питания от 85 до 264 В переменного тока частотой 50 Гц или от 120 до 370 В постоянного тока, два интерфейса, два аналоговых выхода 4…20 мА, два дискретных выхода, красный цвет индикации, разрядность 5,0

ЩЧ120 – 150 В – 220ВУ – 2RS – 22(В,В) – К – 5,0, ТУ 25-7504.224-2014

Прибор ЩЧ120, входное напряжение 500 В, напряжение питания от 85 до 264 В переменного тока частотой 50 Гц, два интерфейса, два аналоговых выхода 4…20 мА, 0…5 мА, два дискретных выхода, цветные комбинированные индикаторы, разрядность 5,0, наличие барграфической шкалы

ЩЧ120 – 500 В – 230В – 2RS – 22(В,А) – Ц – 5,0 – Б, ТУ 25-7504.224-2014
