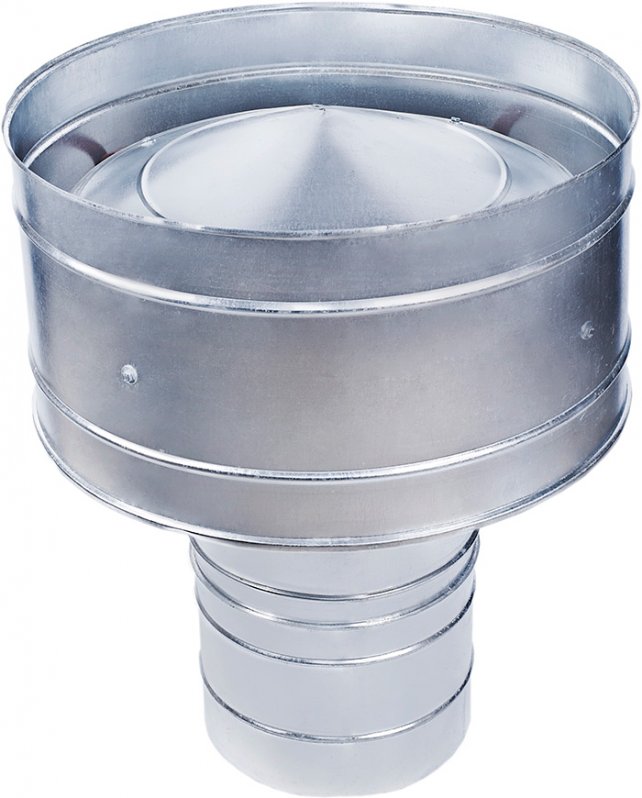

ДЕФЛЕКТОРЫ ВЕНТИЛЯЦИОННЫХ СИСТЕМ

Описание продукции

Дефлекторы устанавливают на вытяжных шахтах в системах естественной вентиляции для усиления тяги. Присоединительные размеры дефлекторов соответствуют нормализованному ряду воздуховодов и узлов прохода через перекрытия.

Габаритные и присоединительные размеры (мм)

Номер дефлектора Обозначение D D1 H H2 Масса, кг
3 Д315.00.000 315 315 510 450 300 8,0
4 Д315.00.000 400 400 730 640 430 16,7
5 Д315.00.000 500 500 850 840 550 31,8
6 Д315.00.000 630 630 1190 980 680 46,5
7 Д710.00.000 710 710 1320 1027 780 74,8
8 Д710.00.000 800 800 1530 1285 920 104,2
9 Д710.00.000 900 900 1750 1542 1060 139,4
10 Д710.00.000 1000 1000 2000 1764 1220 178,6

По отдельной заявке изготавливаются дефлекторы нестандартных размеров.

Пример обозначения

Дефлектор ДЗ15.00.000 400
                   где:    ДЗ15.00.000 – обозначение дефлектора;
                             400 – типоразмер (по диаметру присоединения), мм.
