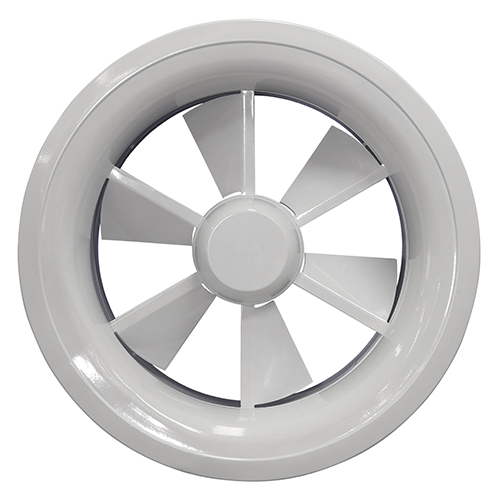

Диффузор вихревой SD-A
Описание продукции
Диффузоры вихревые SD-A круглой формы предназначены для подачи воздуха системами вентиляции и кондиционирования закрученными струями из верхней зоны помещений.
Вихревой режим течения приточного воздуха на выходе из закручивателя позволяет повысить коэффициент эжекции окружающего воздуха к приточной струе по сравнению с прямоточными струями и, как следствие, увеличить интенсивность снижения скорости и выравнивания температуры в струе с температурой помещения. Изделие может использоваться также и для удаления воздуха из помещений.
Диффузоры используются как для помещений с высоким потолком (≤10 м, заводы, терминалы аэропортов, театры, банкетные залы), так и с относительно не низким потолком (≤3,8 м, залы для приемов, холлы гостиниц). Подходят для помещений с высокой разницей температуры между поступающим воздухом и воздухом в помещении.
Диффузоры устанавливаются в верхней зоне помещений на отводах воздуховодов при открытой прокладке, в подшивном пространстве потолка или на стене. Возможна установка диффузоров в свободном пространстве вертикально, горизонтально или с наклоном в сторону обслуживаемой зоны.
Монтаж осуществляется с помощью присоединительного патрубка, который крепится на самонарезающих винтах к воздуховоду или подшивному потолку. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.
Диффузоры изготавливаются из стали и имеют защитное порошковое покрытие белого цвета (RAL 9016).
Габаритные и присоединительные размеры
|
Тип диффузора |
D |
E |
|
SD-A 315 |
315 |
480 |
|
SD-A 400 |
400 |
565 |
|
SD-A 500 |
500 |
665 |
Аэродинамические и акустические характеристики
|
Тип диффузора |
Расход воздуха на диффузор, м3/ч |
Эффективная площадь выхода воздуха, м2 |
|
|
min |
max |
||
|
315 |
252 |
1080 |
0,022 |
|
400 |
450 |
1800 |
0,031 |
Графики звуковой мощности и потери давления
* График дан при использовании диффузора с камерой статического давления.
Положение лопаток диффузора
Положение лопаток диффузора можно изменять в зависимости от сезона таким образом, чтобы обеспечить в рабочей зоне максимально комфортную температуру вне зависимости от от подачи теплого воздуха (вертикальная струя) или холодного воздуха (горизонтальная струя).
| горизонтальная подача воздуха (приточный воздух — охлаждение) |
подача воздуха под углом 45º |
вертикальная подача воздуха |
 |
 |
 |
