ЭЛЕКТРОПРИВОДЫ BELIMO

• Производитель: BELIMO

ЭЛЕКТРОПРИВОДЫ ДЛЯ ВОЗДУШНЫХ ЗАСЛОНОК, КЛАПАНОВ

Приводы предназначены для управления воздушными клапанами и заслонками в системах вентиляции и кондиционирования.

Различают электроприводы без возвратной пружины и с возвратной пружиной. Электропривод с возвратной пружиной предназначен для управления воздушными заслонками и клапанами, выполняющими охранные функции (например, защита от замораживания). Электропривод перемещает заслонку в нормальное рабочее положение, одновременно растягивая пружину и держит ее в этом положении, используя минимум тока до момента предусмотренного или аварийного отключения питания. При отключении питания энергия, запасенная в пружине, автоматически возвращает заслонку в охранное положение.

Приводы устанавливаются непосредственно на вал заслонки с помощью крепежного хомута, снабжены фиксатором, предотвращающим его вращение, защищены от перегрузок, не требуют концевых выключателей, остановка происходит автоматически при достижении конечных положений.

Электроприводы без возвратной пружины

Электропривод без возвратной пружины предназначен для управления воздушными заслонками и клапанами.

Технические характеристики электроприводов без возвратной пружины

* Подбор электропривода осуществляется по крутящему моменту и площади поперечного сечения заслонки.

** Вспомогательный переключатель: 1 однополюсный, 1 мА…3(0,5) А, 250 В~(настраивается 0 ... 100%)

Принцип действия (для моделей LM24A-SR, NM24A-SR, SM24A-SR, GM24A-SR). Электропривод управляется стандартным управляющим сигналом 0…10 В=. Он открывается до положения, продиктованного сигналом. Измеряемое напряжение U позволяет отображать действительное положение электропривода электрическим способом, а также управлять другими электроприводами.
Установка. Простая установка непосредственно на вал заслонки при помощи универсального захвата, снабжается фиксатором, предотвращающим вращение корпуса электропривода.
Ручное управление. Возможно ручное управление при помощи кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления).
Надежность. Электропривод защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

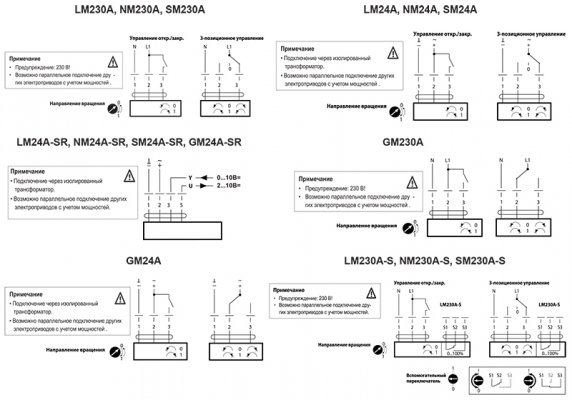

Электрические схемы подключения

Электроприводы с возвратной пружиной

Электропривод с возвратной пружиной предназначен для управления воздушными заслонками и клапанами, выполняющими охранные функции (например, защита от замораживания).

Технические характеристики электроприводов с возвратной пружиной

* Подбор электропривода осуществляется по крутящему моменту и площади поперечного сечения заслонки.

Принцип действия. При перемещении привода в нормальное рабочее положение взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает заслонку в охранное положение.
Установка. Простая установка непосредственно на вал заслонки при помощи универсального захвата, снабжается фиксатором, предотвращающим вращение корпуса электропривода.
Надежность. Электропривод защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.
Ручное управление (для моделей NF230A, NF24A, NF24A-SR, SF230A, SF24A, SF24A-SR). Ручное управление осуществляется при помощи ручного поворотного ключа. Привод можно заблокировать при помощи ключа в любой точке угла поворота. Блокировка снимается вручную или при подаче питания на привод.

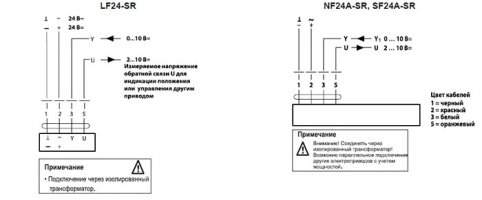

Электрические схемы подключения

Электроприводы для клапанов дымоудаления

Для клапанов в системах удаления дыма (открыто/закрыто) применяются специальные электроприводы (стальной корпус, специальное посадочное гнездо для установки на клапан, стальной зубчатый редуктор).

Технические характеристики электроприводов для клапанов дымоудаления

Принцип действия. Двухпозиционное управление осуществляется при помощи двухпроводной схемы. Электропривод защищен от перегрузок и поэтому может находится под напряжением в конечных положениях длительное время.
Сигнализация приложений. Привод содержит два фиксированных микропереключателя для сигнализации конечных положений клапана. Промежуточное положение заслонки клапана определяется по механическому указателю.
Ручное управление. Металлический рычаг, поставляемый в комплекте, позволяет управлять электроприводом вручную, а также осуществлять тестирование клапана при отсутствии электропитания на объекте.

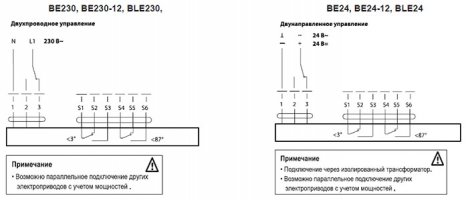

Электрические схемы подключения

Электроприводы для огнезадерживающих клапанов

Электроприводы для огнезадерживающих и дымовых клапанов представляют собой приводы с возвратной пружиной в специальном исполнении (огнестойкий стальной корпус, специальное передающее звено, огнестойкий стальной зубчатый редуктор), что обеспечивает возможность работы привода при температуре 75°С в течение 24 часов.

Технические характеристики электроприводов для огнезадерживающих клапанов

* T - наличие термоэлектрического размыкающего устройства.

Принцип действия. При перемещении заслонки клапана в нормальное рабочее положение в электроприводе взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает заслонку в защитное положение.
Сигнализация приложений. Привод BF… содержит два фиксированных микропереключателя для сигнализации конечных положений заслонки клапана. Промежуточное положение заслонки клапана определяется по механическому указателю на электроприводе.
Ручное управление. Возможно ручное управление заслонкой, а также фиксирование ее в любом положении. Разблокировка осуществляется либо вручную, либо автоматически при подаче питания на привод.

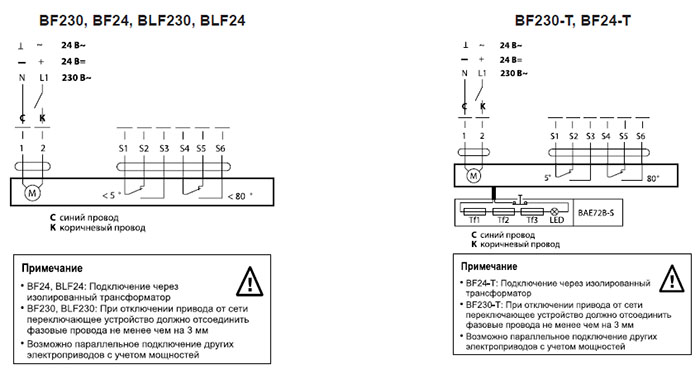

Электрические схемы подключения
