ЭЛЕКТРОПРИВОДЫ LUFBERG
Описание продукции
- Производитель: LUFBERG
Приводы Lufberg являются оптимальным решением для автоматизации систем вентиляции. Lufberg предоставлен широким спектром моделей приводов с диапазоном крутящего момента от 4 нм до 32 нм. Приводы также предлагают дополнительные функции, используемые в современных системах управления вентиляцией и отвечают самым высоким стандартам качества. Надежность и простота установки и эксплуатации обеспечения максимальной функциональности и эффективной работы.
Электроприводы без возвратной пружины
Электроприводы разработаны для использования с воздушными заслонками малого и среднего размера. Диапазон крутящих моментов приводов: 2, 4, 8, 16, 24, 32 Н*м.
Технические характеристики электроприводов
|
Тип привода |
Номинальное напряжение, В |
Крутящий момент, Н·м |
Площадь заслонки, м² |
Потребляемая мощность, при вращении/в состоянии покоя, Вт |
Управление |
|
DA04N220 |
220 |
4 |
<0,8 |
3,0/0,7 |
2-х/3-х позиционное |
|
DA04N24 |
24 |
3,0/0,5 |
2-х/3-х позиционное |
||
|
DA04N24PI |
24 |
3,0/0,5 |
Плавная регулировка сигналом 0(2)…10В/ 0(4)-20мА |
||
|
DA08N220 |
220 |
8 |
<1,6 |
4,5/0,5 |
2-х/3-х позиционное |
|
DA08N24 |
24 |
4,5/0,3 |
2-х/3-х позиционное |
||
|
DA08N24PI |
24 |
4,5/0,5 |
Плавная регулировка сигналом 0(2)…10В/ 0(4)-20мА |
||
|
DA16N220 |
220 |
16 |
<3,2 |
4,5/0,5 |
2-х/3-х позиционное |
|
DA16N24 |
24 |
4,5/0,3 |
2-х/3-х позиционное |
||
|
DA16N24PI |
24 |
4,5/0,5 |
Плавная регулировка сигналом 0(2)…10В/ 0(4)-20мА |
||
|
DA24N220 |
220 |
24 |
<4,8 |
4,5/0,5 |
2-х/3-х позиционное |
|
DA24N24 |
24 |
4,5/0,3 |
2-х/3-х позиционное |
||
|
DA24N24PI |
24 |
4,5/0,5 |
Плавная регулировка сигналом 0(2)…10В/ 0(4)-20мА |
||
|
DA32N220 |
220 |
32 |
<6,4 |
4,5/0,5 |
2-х/3-х позиционное |
|
DA32N24 |
24 |
4,5/0,3 |
2-х/3-х позиционное |
||
|
DA32N24PI |
24 |
4,5/0,5 |
Плавная регулировка сигналом 0(2)…10В/ 0(4)-20мА |
Принцип действия (для моделей DA04N24PI, DA08N24PI, DA16N24PI, DA24N24PI, DA32N24PI).Электропривод управляется стандартным управляющим сигналом напряжение 0(2)…10 В= клемма Y1 или тока 0(4)… 20 мА клемма Y2. Он открывается до положения, определяемого сигналом. Измеряемое напряжение U позволяет отображать действительное положение электропривода электрическим способом, а также управлять другими электроприводами.
Установка. Простая установка непосредственно на вал заслонки при помощи универсального захвата, снабжается фиксатором, предотвращающим вращение корпуса электропривода.
Ручное управление. Возможно ручное управление при помощи кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления).

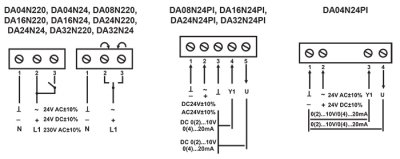

Электрические схемы подключения

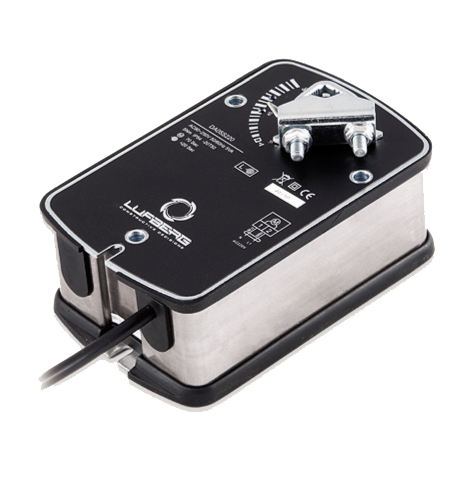

Электроприводы с возвратной пружиной
Электроприводы разработаны для применения в системах отопления, вентиляции и кондиционирования. Выполняют охранные функции, предназначены, например, для защиты от замораживания.
Технические характеристики электроприводов
|
Тип привода |
Номинальное напряжение, В |
Крутящий момент, Н·м |
Площадь заслонки, м² |
Потребляемая мощность, при вращении/в состоянии покоя, Вт |
Управление |
|
DA05S220 |
220 |
5 |
<1,0 |
5,0/3,0 |
Открыто/закрыто |
|
DA05S24 |
24 |
5,0/3,0 |
Открыто/закрыто |
||
|
DA05S24P |
24 |
5,0/2,0 |
Плавная регулировка сигналом 0…10 В= |
||
|
DA10S220 |
220 |
10 |
<2 |
5,0/3,0 |
Открыто/закрыто |
|
DA10S24 |
24 |
5,0/3,0 |
Открыто/закрыто |
||
|
DA10S24P |
24 |
2,5/0,4 |
Плавная регулировка сигналом 0…10 В= |
||
|
DA15S220 |
220 |
15 |
<3 |
6,5/2,5 |
Открыто/закрыто |
|
DA15S24 |
24 |
6,5/2,5 |
Открыто/закрыто |
||
|
DA15S24P |
24 |
3,5/1,2 |
Плавная регулировка сигналом 0…10 В= |
Принцип действия (для моделей DA05S24P, DA10S24P, DA15S24P). Электропривод управляется стандартным управляющим сигналом 0…10 В=. Он открывается до положения, определяемого сигналом. Измеряемое напряжение U позволяет отображать действительное положение электропривода электрическим способом, а также управлять другими электроприводами.
Установка. Простая установка непосредственно на вал заслонки при помощи универсального захвата, снабжается фиксатором, предотвращающим вращение корпуса электропривода.
Ручное управление. Не возможно.
Электроприводы без возвратной пружины для клапанов дымоудаления
Приводы имеют следующие характеристики:
- адаптер для простого монтажа на квадратный вал 12*12 мм;
- присоединительный кабель длинной 1 м;
- 2 SPDT (однополюсн. двухпозиционн.) вспомогательные переключатели;
- направления вращения меняется переворотом электропривода;
- ручное управление с помощью шестигранного ключа.
Технические характеристики электроприводов
|
Тип привода |
Номинальное напряжение, В |
Крутящий момент, Н·м |
Сечение вала, мм |
Потребляемая мощность, при вращении/в состоянии покоя, Вт |
Управление |
|
FS10N220S |
220 |
10 |
12х12 |
4,0/1,0 |
3-х позиционное |
|
FS10N24S |
24 |
12х12 |
4,0/1,0 |
3-х позиционно |
Принцип действия. Трехпозиционное управление осуществляется при помощи подачи напряжения на управляющие контакты. Сигнализация приложений. Привод содержит два фиксированных микропереключателя для сигнализации конечных положений клапана. Промежуточное положение заслонки клапана определяется по механическому указателю.
Ручное управление. Металлический рычаг, поставляемый в комплекте, позволяет управлять электроприводом вручную, а также осуществлять тестирование клапана при отсутствии электропитания на объекте.

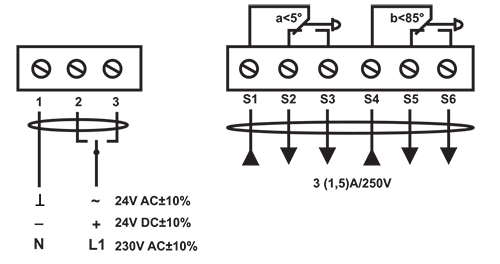

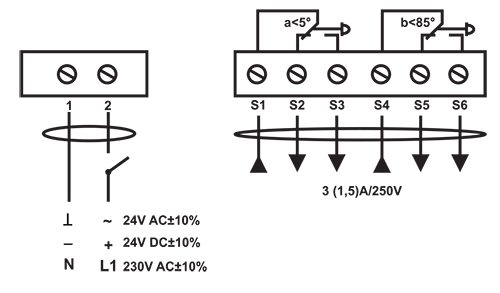

Электрическая схема подключения
Электроприводы для огнезадерживающих клапанов
Приводы заслонки безопасности специально разработаны для оперативного управления клапанами безопасности различных размеров по противопожарной защите. В случае необходимости электропривод возвращается в защитное положение под действием возвратной пружины при отключении электропитания.
Технические характеристики электроприводов
|
Тип привода |
Номинальное напряжение, В |
Крутящий момент, Н·м |
Потребляемая мощность, при вращении/в состоянии покоя, Вт |
Управление |
|
FS05S220S |
220 |
5 |
5,0/3,0 |
Открыто/закрыто |
|
FS05S24S |
24 |
5,0/3,0 |
Открыто/закрыто |
|
|
FS15S220S |
220 |
15 |
6,5/2,5 |
Открыто/закрыто |
|
FS15S220ST |
220 |
6,5/2,5 |
Открыто/закрыто |
|
|
FS15S24S |
24 |
6,5/2,5 |
Открыто/закрыто |
|
|
FS15S24ST |
24 |
6,5/2,5 |
Открыто/закрыто |
* T - наличие термоэлектрического размыкающего устройства.
Принцип действия. При перемещении заслонки клапана в нормальное рабочее положение в электроприводе взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает заслонку в защитное положение.
Сигнализация приложений. Содержит два фиксированных микропереключателя для сигнализации конечных положений заслонки клапана. Промежуточное положение заслонки клапана определяется по механическому указателю на электроприводе.
Ручное управление. Возможно ручное управление заслонкой, а также фиксирование ее в любом положении.

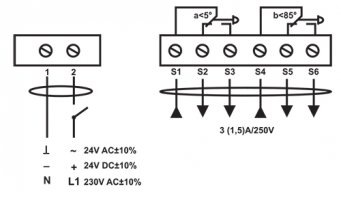

Электрическая схема подключения
