Фильтры для круглых каналов типа ФВ
Описание продукции
- корпус и крышка фильтра производят из оцинкованной стали,
- используется высокоэффективный фильтрующий материал,
- предусмотрена замена фильтрующих элементов.
Фильтры могут быть установлены на горизонтальных и вертикальных участках воздуховодов. Крышка крепится к корпусу простыми защелками. Корпус фильтра снабжен круглыми патрубками для подсоединения воздуховодов или компонентов вентиляционной системы. Фильтрующий материал выполнен в виде панели из синтетического волокна и имеет класс очистки EU3, EU4, EU5, EU7, EU9.

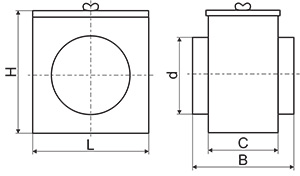

Габаритные и присоединительные размеры (мм)
| Тип фильтра |
D |
L |
Н |
С |
B |
Масса кассеты, кг | Масса корпуса, кг |
|
ФВ-100 |
100 |
200 |
202 |
150 |
206 |
0,08 | 1,16 |
|
ФВ-125 |
125 |
200 |
202 |
150 |
206 |
0,08 | 1,17 |
|
ФВ-160 |
160 |
200 |
202 |
150 |
206 |
0,08 | 1,18 |
|
ФВ-200 |
200 |
244 |
245 |
150 |
206 | 0,11 | 1,44 |
|
ФВ-250 |
250 |
294 |
295 |
150 |
206 |
0,14 | 1,75 |
|
ФВ-315 |
315 |
343 |
344 |
150 |
206 | 0,18 | 2,05 |
|
ФВ-355 |
355 |
399 |
400 |
150 |
206 | 0,24 | 2,3 |
|
ФВ-400 |
400 |
448 |
450 |
150 |
206 |
0,29 | 2,35 |
|
ФВ-450 |
450 |
490 |
492 |
150 |
206 |
0,34 | 2,45 |
|
ФВ-500 |
500 |
540 |
542 |
150 |
206 |
0,4 | 4,1 |
Возможно изготовление корпуса под жироуловитель (см. в разделе "Фильтры жироулавливающие кассетные").
Технические характеристики фильтров типа ФВ (класс очистки EU3)
| Наименование фильтра | Удельная воздушная нагрузка, м3/ч·м2 | Аэродинамическое сопротивление, Па | |
| начальное | конечное | ||
| ФВ-100, 125, 160 | 7000–10000 | 40 | 200 |
| ФВ-200 | |||
| ФВ-250 | 50 |
||
| ФВ-315 | |||
| ФВ-355 | |||
| ФВ-400 | |||
| ФВ-450 | |||
| ФВ-500 | |||
