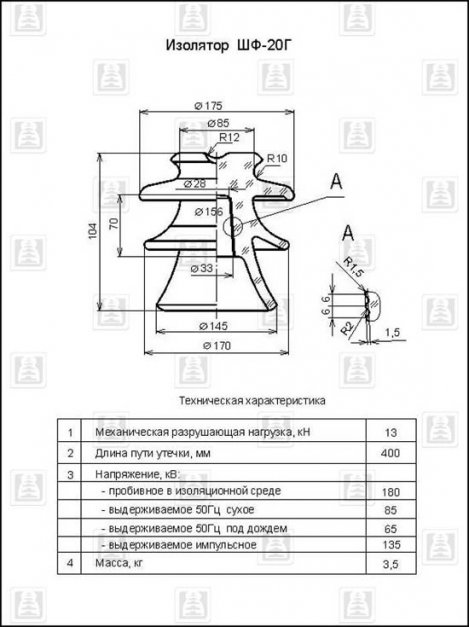

Изолятор ШФ-20Г

Номинальное напряжение: 20 кВ
Минимальная разрушающая сила: 13 кН
Выдерживаемое напряжение 50 Гц (под дождем): 65 кВ
Выдерживаемое импульсное напряжение 1,2/50: 135 кВ
Выдерживаемое напряжение в сухом состоянии: 85 кВ
Длина пути утечки: 400 мм
Диаметр штыря крепления изолятора: 22 мм
Масса: 3,5 кг

Итсрукция

Изоляторы ШФ-20Г штыревые высоковольтные фарфоровые предназначены для изоляции и крепления проводов на воздушных линиях электропередач напряжением до 20 кВ частотой до 100 Гц при температуре окружающего воздуха от -60 С до -50 С. Буква "Г" в маркировкеизолятора ШФ-20Г обозначает индекс модификации изолятора и косвенно характеризует период выпуска. Таким образом изоляторы ШФ-20, ШФ-20А, ШФ-20Б, ШФ-20В в настоящее время являются устаревшими и не выпускаются. По сравнению с изолятором ШФ-20В, изолятор ШФ-20Г имеет на 15 мм большую длину пути утечки и улучшенные технические характеристики, присоединительные размеры изолятора остались без изменений.

Изолятор ШФ-20Г является самым распространенным штыревым фарфоровым изолятором для линий с неизолированными и изолированными проводами. По сравнению с изолятором ШФ-10Г имеет более чем в 1,5 раза увеличенную длину пути утечки.
