КЛАПАНЫ ИРИСОВЫЕ

Описание продукции

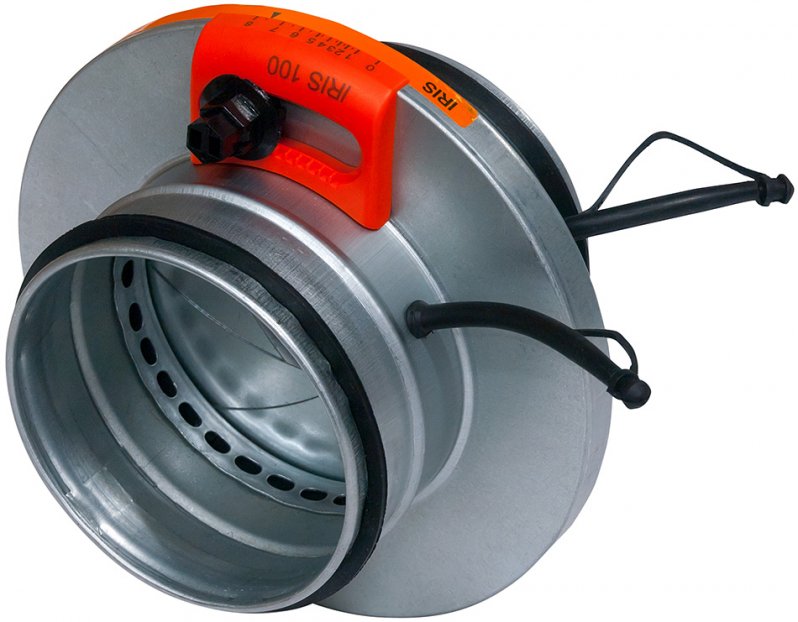

Ирисовые клапаны предназначены для регулирования потока воздуха и измерения его расхода в воздушных каналах круглого сечения.

Конструктивно клапаны представляют собой ирисовую диафрагму, установленную в корпусе с круглыми присоединительными патрубками. На корпусе клапана нанесена легко читаемая шкала настройки и установлены соединительные штуцеры для измерения падения давления на нем. Управление воздушными клапанами IRIS осуществляется вручную.

Клапаны сохраняют работоспособность и могут эксплуатироваться вне зависимости от пространственного положения их установки.

Корпус и регулирующие пластины клапанов изготавливаются из стального оцинкованного листа. Патрубки корпуса снабжены резиновыми уплотнениями, что обеспечивает герметичность соединения с воздуховодами.

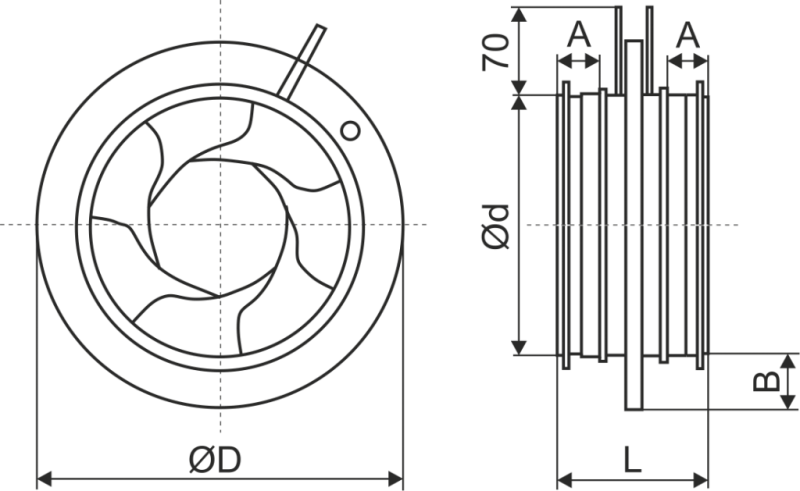

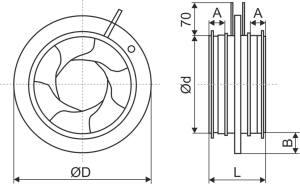

Габаритные и присоединительные размеры (мм)

Модель Ød ØD L A B Масса,
кг
IRIS 100 99 165 110 30 32 0,5
IRIS 125 124 188 110 30 32 0,7
IRIS 160 159 230 110 30 35 0,9
IRIS 200 199 285 110 30 42 1,4
IRIS 250 249 335 135 40 42 2,1
IRIS 315 314 410 135 40 47 3,5

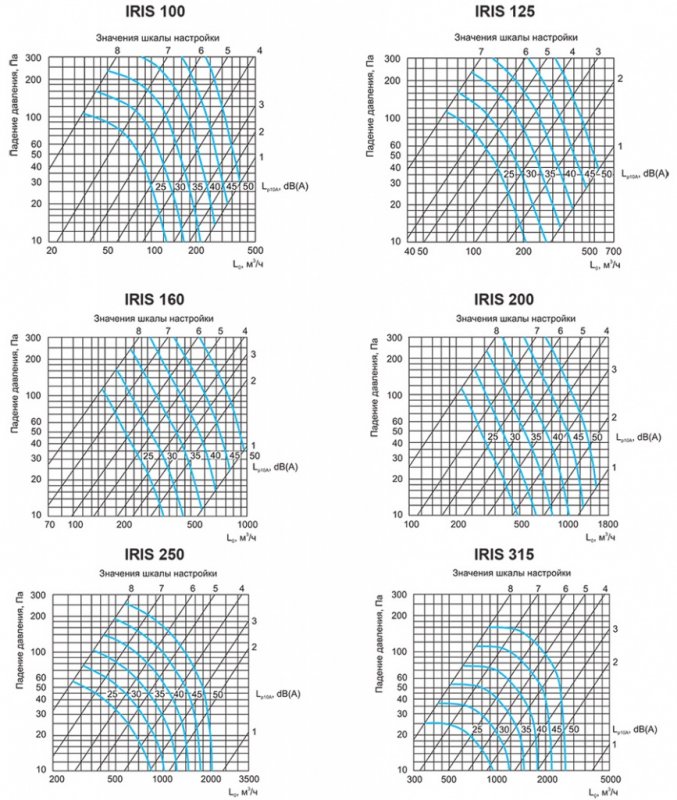

Аэродинамические характеристики

Акустические характеристики

Октавный уровень звуковой мощности определяется по формуле: Lwoct= Lp10A+ Koct, где
Lwoct — октавный уровень звуковой мощности;
Lp10A — октавный уровень звукового давления, эквивалентный помещению 10 м2 (определяется по диаграмме);
Koct — поправочный коэффициент.

Модель Поправочный коэффициент Кост, дБ
63 125 250 500 1000 2000 4000 8000
IRIS 100 25 21 16 9 4 -6 -12 -25
IRIS 125 17 17 13 7 1 -4 -6 -17
IRIS 160 19 18 14 6 -1 -6 -13 -25
IRIS 200 20 17 12 5 -2 -5 -14 -26
IRIS 250 16 12 8 3 1 -4 -17 -32
IRIS 315 24 12 5 0 1 -2 -13 -27

Установка клапанов

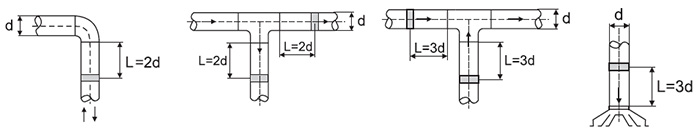

Клапаны IRIS обеспечивают проведение точных измерений во всех точках сети, включая точки вблизи таких местных сопротивлений, как Т-образные тройники и отводы, повороты, изгибы, а также точки перед воздухораспределительными устройствами. В зависимости от требуемой точности измерений, ирисовые клапаны должны быть установлены с учетом рекомендаций по минимальным расстояниям Lmin:

Пример обозначения

Клапан ирисовый IRIS 100
             где:    IRIS – клапан ирисовый;
                       100 – присоединительный размер, мм
