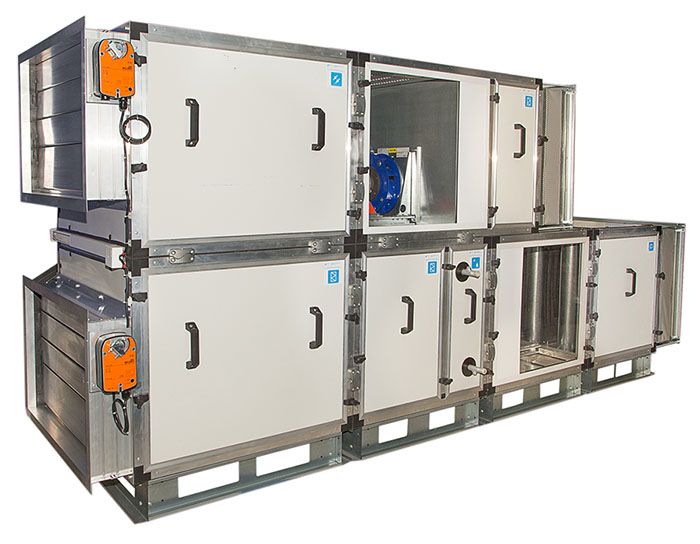

Приточная установка RW
Описание продукции

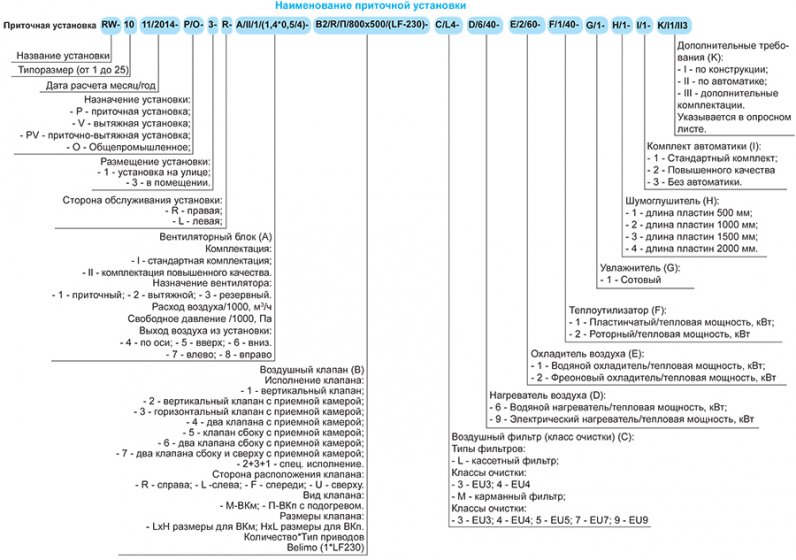

Бланк заказа на подбор приточной установки RW
Производительность от 1800 до 84000 м3/час
Общие сведения:
Установки RW предназначены для подачи свежего и удаления загрязненного воздуха из обслуживаемого установкой помещения. Многообразие типоразмеров, а также возможность комбинирования различных секций, позволяют подобрать установку RW для обслуживания администрантивно-бытовых и производственных помещений.
Приточные установки отвечают требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования», а также ТР ТС 010/2011 «О безопасности машин и оборудования» о чем говорит «Декларация соответствия Таможенного союза».
Конструктивные особенности:
Установки RW производятся в двадцати пяти типоразмерах. Из-за конструктивных особенностей и состава оборудования, агрегаты разделяются на две группы:
RW1-RW12 с расходом от 1800 до 16000 м3/ч

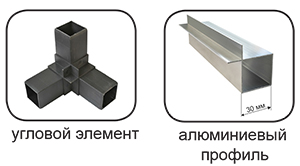

Каркас функциональных блоков данного размерного ряда по умолчанию выполнен из алюминиевого профиля толщиной 30 мм, который соединяется пластиковыми угловыми элементами.
Для этой группы установок используют трёхслойные сэндвич-панели (толщиной 25 мм). Панели представляют собой легкую конструкцию, состоящую из двух стальных оцинкованных листов с пенополиуретановым наполнением.
Этот тип панелей применяется для изоляции элементов установки от окружающей среды, предотвращения распространения шума от подвижных элементов, уменьшения теплопотерь, а также придают корпусу прочность и жёсткость по сравнению с панелями, заполненными минеральной ватой.

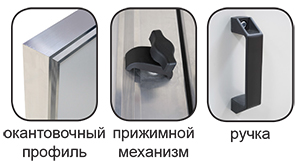

Со стороны обслуживания установки (сторона определяется заказчиком) расположены съёмные панели. Каждая съемная панель имеет алюминиевый окантовочный профиль для распределения усилия прижимного механизма. Панель снабжена ручками.
Между панелями и каркасом располагаются уплотнители для обеспечения герметичности установки. Для уличного исполнения установок RW1-RW12 используется каркасный профиль толщиной 50 мм и сэндвич-панели - 45 мм.
RW13-RW25 с расходом от 10000 до 84000 м3/ч

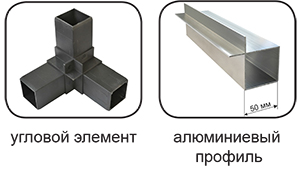

Каркас функциональных блоков этого размерного ряда выполнен из алюминиевого профиля толщиной 50 мм, которые соединяются пластиковыми угловыми элементами.
Для этого вида установок используют трёхслойные сэндвич-панели (толщиной 45 мм). Они представляют собой легкую конструкцию, состоящую из двух стальных оцинкованных листов с пенополиуретановым наполнением.
Съемные панели снабжены ручками, окантовочным профилем и специальным прижимным механизмом.

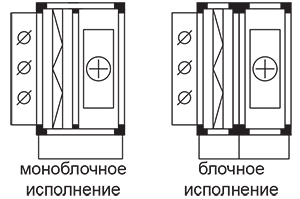

Все установки производятся как в моноблочном исполнении (несколько секций в одном корпусе), так и блочном (каждая секция в отдельном корпусе).
Предусмотрена возможность изготовить опорную раму в двух вариантах:
1. Каждый блок имеет свою раму.
2. Установка имеет цельную раму, независимо от количества блоков.
Для уличного исполнения приточных установок также монтируется козырёк перед входом воздуха в агрегат, а сверху устанавливается крыша. При температуре наружного воздуха ниже -25 °С, устанавливается клапан ВКп с предварительным подогревом.
Для соединения блоков установок RW1-RW25 предусмотрены литые стягивающие замки, расположенные по обеим сторонам установки. Стыки блоков герметизируются при помощи специального уплотнителя, который препятствует потере воздуха, проходящего между блоками.
Для соединения установок RW1-RW25 c воздуховодами используются гибкие вставки, которые могут крепиться к воздушному клапану или к выходному сечению установки.

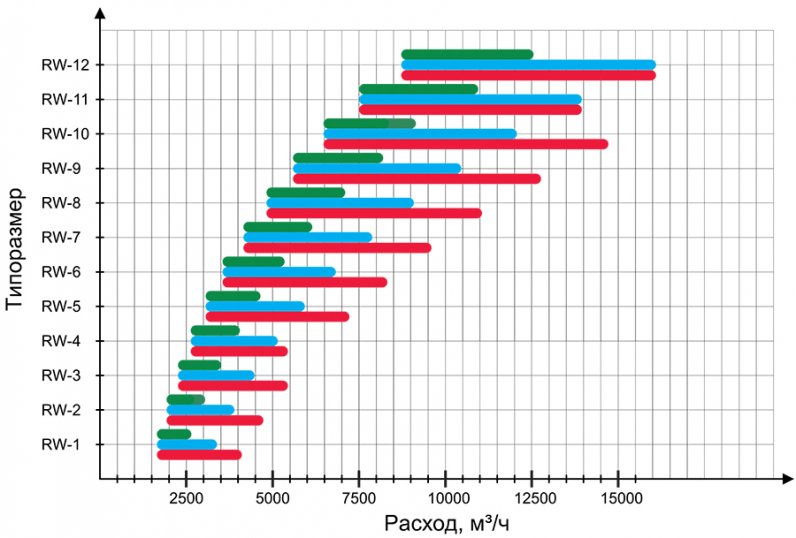

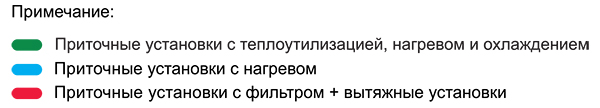

Таблица быстрого подбора типоразмеров приточных установок RW1-RW12

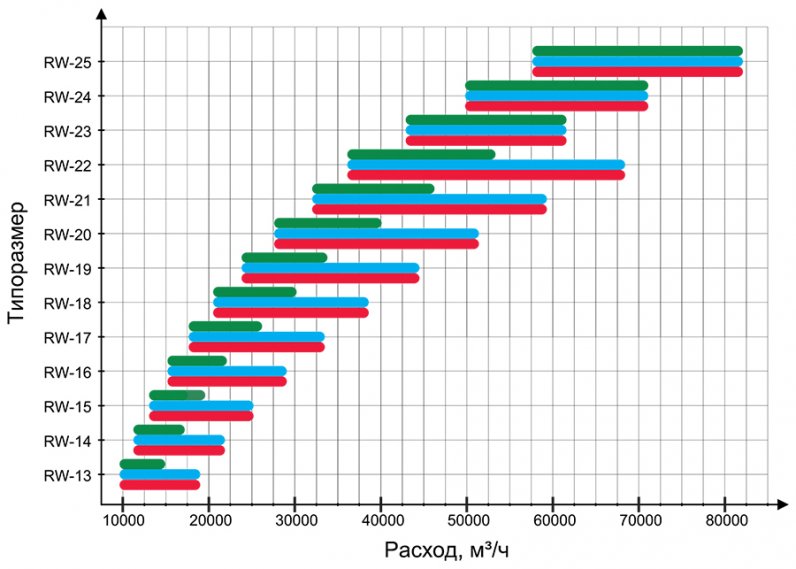

Таблица быстрого подбора типоразмеров приточных установок RW13-RW25

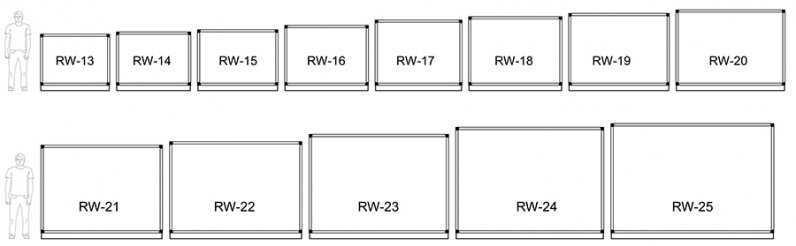

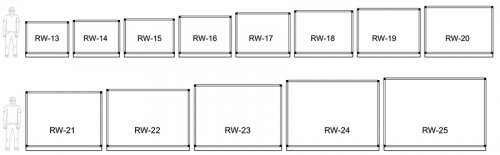

Таблица размеров установок RW в масштабе
Типо-размер |
RW1 |
RW2 |
RW3 |
RW4 |
RW5 |
RW6 |
RW7 |
RW8 |
RW9 |
RW10 |
RW11 |
RW12 |
Наружные габаритные размеры |
800х660 |
880х660 |
895х710 |
985х710 |
1015х760 |
1050х810 |
1095х860 |
1220х860 |
1280х910 |
1350х960 |
1435х1010 |
1530х1160 |
Типо-размер |
RW13 |
RW14 |
RW15 |
RW16 |
RW17 |
RW18 |
RW19 |
RW20 |
RW21 |
RW22 |
RW23 |
RW24 |
RW25 |
Наружные габаритные размеры |
1565х 1160 |
1685х 1210 |
1820х 1260 |
1895х 1360 |
1965х 1480 |
2110х 1555 |
2275х 1630 |
2465х 1710 |
2565х 1860 |
2795х 1935 |
2945х 2090 |
3125х 2240 |
3440х 2315 |
