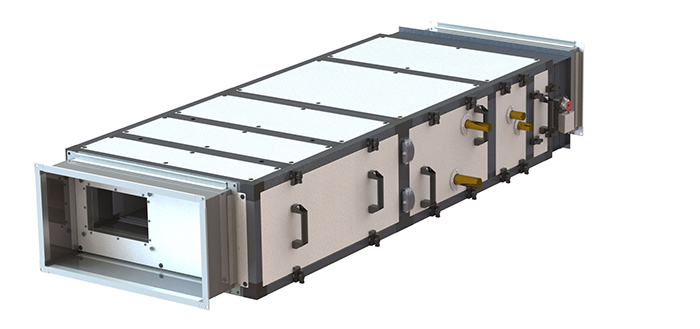

Приточная установка RW-L
Описание продукции
Описание:
- Приточные установки в подвесном исполнении;
- Теплоизолированный корпус c толщиной теплоизоляции 25мм;
- Компактное исполнение - только типовые модели;
- Сторона обслуживания приточной установки всегда справа и слева;
- Диапазон расхода воздуха от 1000 м3/ч до 8000 м3/ч;
- Аэродинамические характеристики предоставлены с учетом потерь давления в оборудовании;
- Для каждой компоновки предоставлены индивидуальные бланки технических характеристик;
- Исполнение установки только общепромышленное.

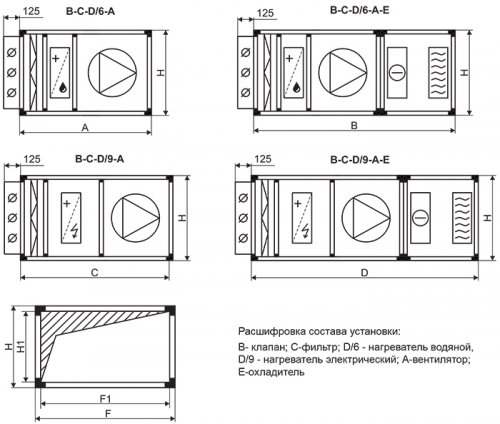

Габаритные и присоединительные размеры типовых моделей (мм)
Модель |
A |
B |
C |
D |
F |
F1 |
H |
H1 |
RW-L-40-20 |
970 |
1550 |
1240 |
1820 |
563,8 |
503,8 |
342 |
282 |
RW-L-50-25 |
970 |
1550 |
1240 |
1820 |
663,8 |
603,8 |
392 |
332 |
RW-L-60-30 |
970 |
1550 |
1240 |
1820 |
763,8 |
703,8 |
442 |
382 |
RW-L-60-35 |
1080 |
1560 |
1350 |
1930 |
763,8 |
703,8 |
492 |
432 |
RW-L-70-40 |
1080 |
1560 |
1450 |
2030 |
872,7 |
812,7 |
561 |
501 |
RW-L-80-50 |
1080 |
1560 |
1450 |
2030 |
973 |
913 |
661 |
601 |
RW-L-100-50 |
1238 |
1818 |
1608 |
2188 |
1173 |
1113 |
661 |
601 |
