Решетки наружные типа РН ал

Описание продукции

Вентиляционные наружные решетки алюминиевые

Наружные решетки РН алюминиевые предназначены для забора воздуха в системах вентиляции и кондиционирования.

Конструктивно наружная вентиляционная решетка РН алюминиевая состоит из рамы и закрепленных неподвижно жалюзи S-образной формы. Решетки изготавливают из легкого алюминиевого сплава и имеют прочную конструкцию. Решетка окрашена термоусадочным порошковым покрытием стандартно в белый цвет (RAL9016). По отдельной заявке возможна окраска в другой цвет по каталогу RAL.

Палитра нестандартных цветов окраски

Характеристики вентиляционных решеток

Минимальный размер решетки 100х150 мм, далее с шагом 50 мм в любом сочетании. Максимальный размер решетки не превышает 1800х3960 мм. Если ее размер больше максимального, то такая решетка выпускается в виде модулей. Их легко собрать непосредственно на объекте.

Коэффициент «живого сечения» наружной алюминиевой решетки — 0,41.

Решетка, габаритные размеры которой превышают габариты транспорта, может быть изготовлена в виде модуля и легко собрана на объекте.

Монтаж наружных решеток

Решетка крепится к воздуховоду или стене с помощью самореза. Стык укрепляется герметиком на нейтральной основе или с помощью уплотнителя из резиновых или синтетических материалов на клейкой основе с одной стороны.

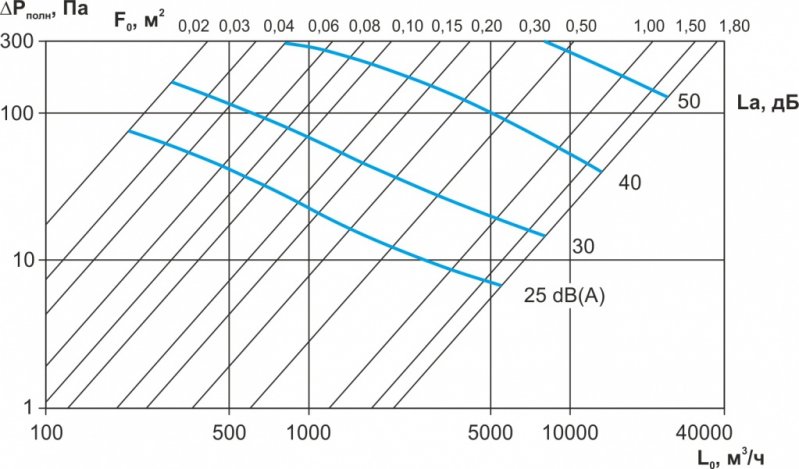

Номограмма воздухораспределения

(Значение дальнобойности даны при скорости Vx=0,2м/с)

Fo(м2) — площадь расчетного сечения;
Х (м) — дальнобойность;
дБ — шумовые характеристики.

Пример обозначения (маркировка)
