ШУМОГЛУШИТЕЛИ ПЛАСТИНЧАТЫЕ ГП
Описание продукции

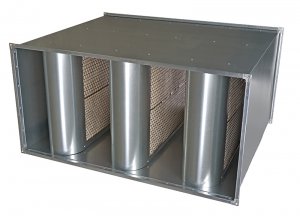

ПЛАСТИНЧАТЫЙ ШУМОГЛУШИТЕЛЬ ПРЯМОУГОЛЬНЫЙ
Компактный пластинчатый шумоглушитель призван снизить аэродинамический шум, возникающий в процессе работы вентиляторов и других агрегатов и элементов вентиляционных и кондиционерных систем.
Специализируясь на производстве и поставках вентиляционной техники и комплектующих, наше предприятие особое внимание уделяет мировым тенденциям в данной сфере, предлагая эффективные решения для создания систем вентиляции, которые будут отвечать мировым стандартам качества.
Конструктивные особенности
В своей конструкции шумоглушитель пластинчатый прямоугольный имеет вертикальные пластины. Они обладают звукопоглощающими свойствами и являются основными функциональными компонентами устройства. Пластины устанавливаются в корпус, изготовленный из тонких листов оцинкованной стали. Положение пластин - параллельно направлению воздушных потоков. Количество пластин у разных моделей варьируются.
Модельный ряд включает пластинчатые шумоглушители вентиляции ГП, отличающиеся по своим присоединительным и габаритным размерам. К выбору предлагаются модели длиной 1000 и 1500 мм. В стандартном исполнении снабжены пластинами, толщина которых составляет 200 мм. Обратите внимание, что в производстве используются пластины двух типов (ПШ, ОПШ).
Преимущества прямоугольных шумоглушителей
Благодаря своей конструкции, пластинчатые устройства обладают значительно большей площадью шумоподавления, чем аналоги. При этом компактные размеры сохраняются. В числе достоинств:
-
высокая прочность конструкции,
-
безотказность при эксплуатации,
-
экологически чистые материалы изготовления,
-
простой монтаж.

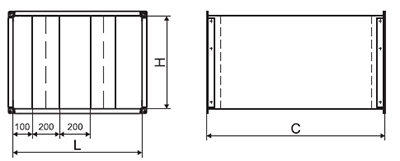

Габаритные и присоединительные размеры (мм)
Модель |
L |
Н |
C |
Модель |
L |
Н |
C |
ГП 80-50/100 |
800 |
500 |
1000 |
ГП 80-50/150 |
800 |
500 |
1500 |
ГП 120-50/100 |
1200 |
500 |
ГП 120-50/150 |
1200 |
500 |
||
ГП 160-50/100 |
1600 |
500 |
ГП 160-50/150 |
1600 |
500 |
||
ГП 80-100/100 |
800 |
1000 |
ГП 80-100/150 |
800 |
1000 |
||
ГП 120-100/100 |
1200 |
1000 |
ГП 120-100/150 |
1200 |
1000 |
||
ГП 160-100/100 |
1600 |
1000 |
ГП 160-100/150 |
1600 |
1000 |
||
ГП 200-100/100 |
2000 |
1000 |
ГП 200-100/150 |
2000 |
1000 |
||
ГП 80-150/100 |
800 |
1500 |
ГП 80-150/150 |
800 |
1500 |
||
ГП 120-150/100 |
1200 |
1500 |
ГП 120-150/150 |
1200 |
1500 |
||
ГП 160-150/100 |
1600 |
1500 |
ГП 160-150/150 |
1600 |
1500 |
||
ГП 80-200/100 |
800 |
2000 |
ГП 80-200/150 |
800 |
2000 |
||
ГП 120-200/100 |
1200 |
2000 |
ГП 120-200/150 |
1200 |
2000 |
Шумоглушители состоят из корпуса и шумоглушащих пластин типа ПШ и ОПШ. Изготавливаются в двух комплектациях (см раздел «пластины шумоглушащие»).
Стандартно изготавливаются шумоглушители с толщиной пластин 200 мм.
По отдельной заявке изготавливаются шумоглушители нестандартных размеров.
Снижение уровней звуковой мощности глушителями типа ГП
Толщина пластин, мм |
Расстояние между пластинами, мм |
Длина глушителя, мм |
Фактор свободной площади |
Снижение уровней звуковой мощности (дБ) пластинчатыми глушителями в октавных полосах со среднегеометрическими частотами, Гц | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 | ||||
200 |
200 |
1 000 |
50 |
1,5 |
3 |
12 |
18 |
15 |
12 |
9 |
3 |
1 500 |
2 |
5 |
18 |
25 |
20 |
15 |
12 |
11 |
Длину пластинчатого глушителя не следует принимать более 3 000 мм, чтобы избежать косвенного распространения звука. При большей длине глушители разделяют на две части, соединяя их между собой воздуховодами 800-1000 мм с гибкими вставками длиной 250-300 мм. Для уменьшения гидравлического сопротивления и уровня звуковой мощности шума, создаваемого при прохождении потока воздуха через пластинчатый шумоглушитель, со стороны входа воздуха перед пластинами устанавливаются обтекатели.
Пример обозначения
Шумоглушитель пластинчатый ГП-1к-80-50/100/10*4-ОБТ
где: ГП – тип шумоглушителя;
1к – первая комплектация (2к - вторая комплектация);
80-50 – типоразмер (по прямоугольному присоединительному сечению) (LxH), см;
100 – длина шумоглушителя, см;
10 – толщина пластин, см;
4 – количество пластин;
ОБТ - наличие обтекателя.
