Циклоны РИСИ
Описание продукции
Циклоны РИСИ предназначены для очистки воздуха аспирационных систем от всех видов волокнистой и слипающейся пыли при условии отсутствия конденсации паров жидкостей на внутренних поверхностях циклонов.
Расширяющаяся книзу нижняя коническая часть циклона исключает опасность закупорки выпускного отверстия, что является серьезным недостатком при использовании циклонов типа УЦ для улавливания волокнистых и слипающихся пылей. Расположенная выше сужающаяся книзу короткая коническая часть циклона — конус — способствует коагуляции волокнистых частиц, т.е. сцеплению их с образованием более крупных частиц — агрегатов. При этом затрудняется унос частиц пыли из циклона, т.е. увеличивается пылеулавливающий эффект циклонного аппарата.
Характеристики
Циклоны РИСИ изготавливаются в климатическом исполнении «УХЛ» при эксплуатации по категории размещения 1-4 ГОСТ 15150-69. Сейсмичность района не регламентируется.
Циклоны РИСИ могут использовании в системах аспирации производств категории Б, В, Г и Д по взрывной, взрывопожарной и пожарной опасности по СНиП П-90-81.
Значение производительности на основе типоразмеров
Типоразмер циклона | D, мм | Производительность, L, м3/ч |
РИСИ №2 | 200 | 300 |
РИСИ №3 | 300 | 650 |
РИСИ №4 | 300 | 800 |
РИСИ №5 | 400 | 1400 |
РИСИ №6 | 500 | 2000 |
РИСИ №7 | 600 | 3000 |
РИСИ №8 | 700 | 4000 |
РИСИ №9 | 800 | 5500 |

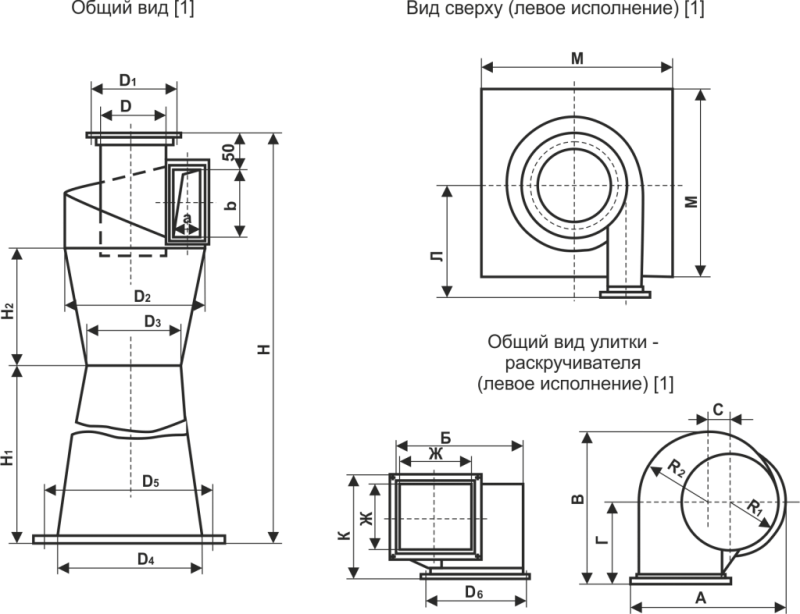

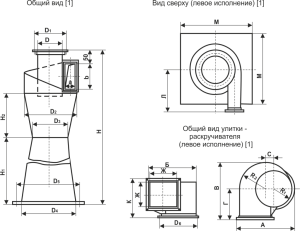

Общий вид и габаритные размеры

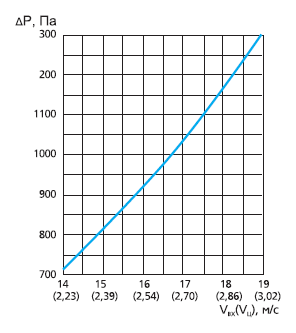

Зависимость гидравлического сопротивления циклона РИСИ от VBX (Vц) при tг=200С [1]
Габаритные и присоединительные размеры циклонов РИСИ, мм
Типоразмер циклона | Н | Н1 | Н2 | D | D1 | D2 | D3 | D4 | D5 | a | b | Л | М | Fвх, м2 | Масса, кг |
РИСИ №2 | 900 | 500 | 200 | 100 | 135 | 200 | 150 | 200 | 274 | 48 | 100 | 200 | 368 | 0,0048 | 14,4 |
РИСИ №3 | 1250 | 700 | 300 | 150 | 185 | 300 | 200 | 300 | 374 | 73 | 150 | 250 | 468 | 0,0110 | 25,8 |
РИСИ №4 | 1500 | 800 | 400 | 150 | 185 | 300 | 250 | 300 | 374 | 73 | 150 | 300 | 468 | 0,0110 | 31,4 |
РИСИ №5 | 1750 | 900 | 500 | 200 | 235 | 400 | 300 | 400 | 474 | 98 | 200 | 350 | 568 | 0,0196 | 45,9 |
РИСИ №6 | 2000 | 1000 | 600 | 250 | 285 | 500 | 350 | 500 | 574 | 123 | 250 | 400 | 668 | 0,0308 | 63,0 |
РИСИ №7 | 2350 | 1200 | 700 | 300 | 335 | 600 | 400 | 600 | 674 | 148 | 300 | 450 | 768 | 0,0444 | 85,0 |
РИСИ №8 | 2700 | 1400 | 800 | 350 | 385 | 700 | 450 | 700 | 774 | 173 | 350 | 500 | 868 | 0,0606 | 107,2 |
РИСИ №9 | 3050 | 1600 | 900 | 400 | 435 | 800 | 500 | 800 | 874 | 198 | 400 | 550 | 968 | 0,0792 | 138,7 |
Габаритные и присоединительные размеры улиток, мм
Типоразмер циклона | А | Б | В | Г | Ж | К | С | D6 | R1 | R2 | Fвых, м2 | Масса, кг |
РИСИ №2 | 202 | 152 | 186 | 110 | 94 | 167 | 24 | 135 | 52 | 76 | 0,0088 | 2,7 |
РИСИ №3 | 268 | 218 | 259 | 150 | 134 | 212 | 32 | 185 | 77 | 109 | 0,0180 | 4,5 |
РИСИ №4 | 268 | 218 | 259 | 150 | 134 | 212 | 32 | 185 | 77 | 109 | 0,0180 | 4,5 |
РИСИ №5 | 334 | 284 | 327 | 185 | 176 | 257 | 40 | 235 | 102 | 142 | 0,0310 | 6,6 |
РИСИ №6 | 400 | 350 | 395 | 220 | 216 | 395 | 48 | 285 | 127 | 175 | 0,0467 | 13,0 |
РИСИ №7 | 466 | 416 | 468 | 260 | 256 | 468 | 56 | 335 | 152 | 208 | 0,0655 | 16,9 |
РИСИ №8 | 532 | 482 | 536 | 295 | 296 | 536 | 67 | 385 | 177 | 241 | 0,0876 | 21,3 |
РИСИ №9 | 600 | 550 | 605 | 330 | 336 | 605 | 72 | 435 | 203 | 275 | 0,1129 | 33,7 |
Пример обозначения:
Циклон РИСИ №Х - П(Л)
где: РИСИ – Ростовский инженерно-строительный институт;
№ Х – номер циклона, соответствующий размерам;
П(Л) – исполнение правое (левое). Указывается только при заказе.
