Циклоны УЦ

Циклоны типа УЦ предназначены для очистки технологических выбросов деревообрабатывающих производств в атмосферу от неслипающихся неволокнистых пылей, смесей пыли с сухими опилками и стружкой, а также сухих невзрывоопасных газов.

Особенностью конструкции циклонов УЦ является возможность получать любую из четырех модификаций циклонов каждого калибра путем несложной монтажной операции, состоящей в установке соответствующего выхлопного патрубка.

С увеличением номера модификации у циклонов каждого калибра изменяются их техникоэкономические характеристики: уменьшается коэффициент очистки выбросов, аэродинамическое сопротивление. Эта особенность конструкции циклонов типа УЦ позволяет более дифференцированно по сравнению с циклонами УЦ-38 подходить к выбору циклонов при проектировании пылеулавливающих сооружений, что значительно увеличивает степень оптимизации проектных решений.

Кроме того, в условиях эксплуатации систем аспирации при изменении производительности или начальной концентрации пыли в аспирационном воздухе вследствие изменений в технологическом процессе, конструкция циклонов типа УЦ позволяет быстро с минимальными материальными затратами изменить техническую характеристику циклонной установки путем смены выхлопных патрубков (изменение модификации).

Характеристики

Циклоны УЦ изготавливаются правого и левого исполнения. Циклонами правого исполнения называются циклоны, в которых материаловоздушный поток в плане имеет направление вращения по часовой стрелке, левого исполнения – против часовой стрелки.

Циклоны УЦ изготавливаются в климатическом исполнении “УХЛ” при эксплуатации по категории размещения 1, 2, 3, 4 ГОСТ 15150-69. Сейсмичность района не регламентируется.

Циклоны УЦ предназначены для использования в системах аспирации производств категории В и Д по взрывной, взрывопожарной и пожарной опасности по СНиП П-90-81.

Соотношение диаметров выхлопного патрубка (d) и корпуса циклона (D)

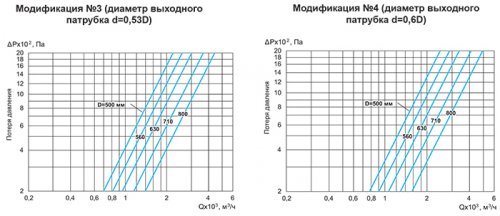

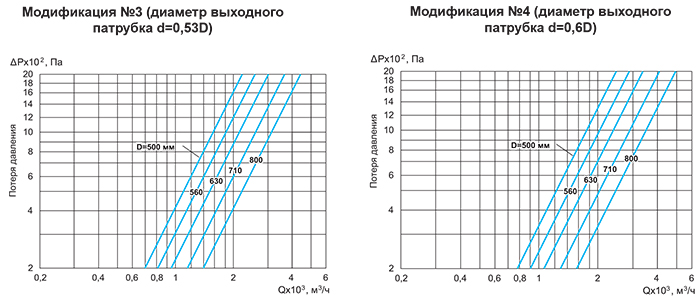

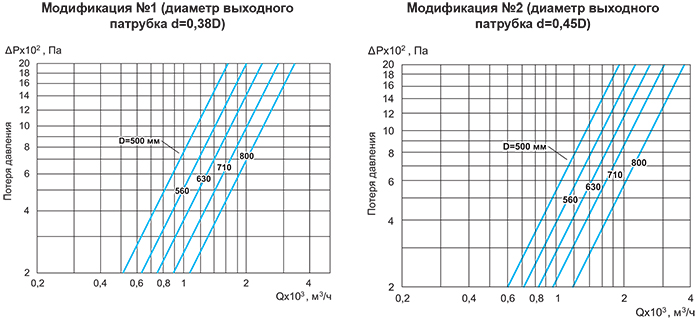

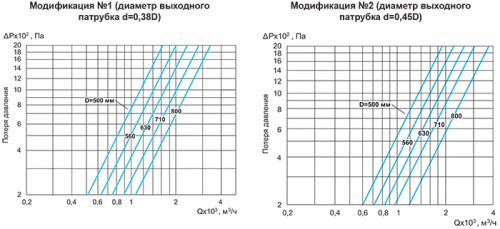

Аэродинамические характеристики

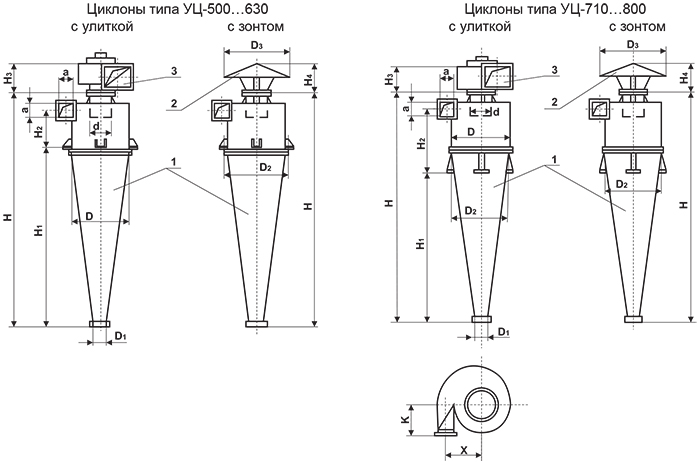

Общий вид и габаритные размеры

Технические характеристики и конструктивные размеры, мм

Пример обозначения:

Циклон УЦ500-1-П-ЗТ
                где:    У – универсал;
                           Ц – циклон;
                           500 – типоразмер (калибр);
                           1 – номер модификации;
                           П (Л) – исполнение правое (левое). Указывается только при заказе циклона.
                           ЗТ – циклон комплектуется зонтом (У - циклон комплектуется улиткой).
