ВОЗДУШНЫЕ КЛАПАНЫ ТИПА ВК, ВКМ И ВКП

Описание продукции

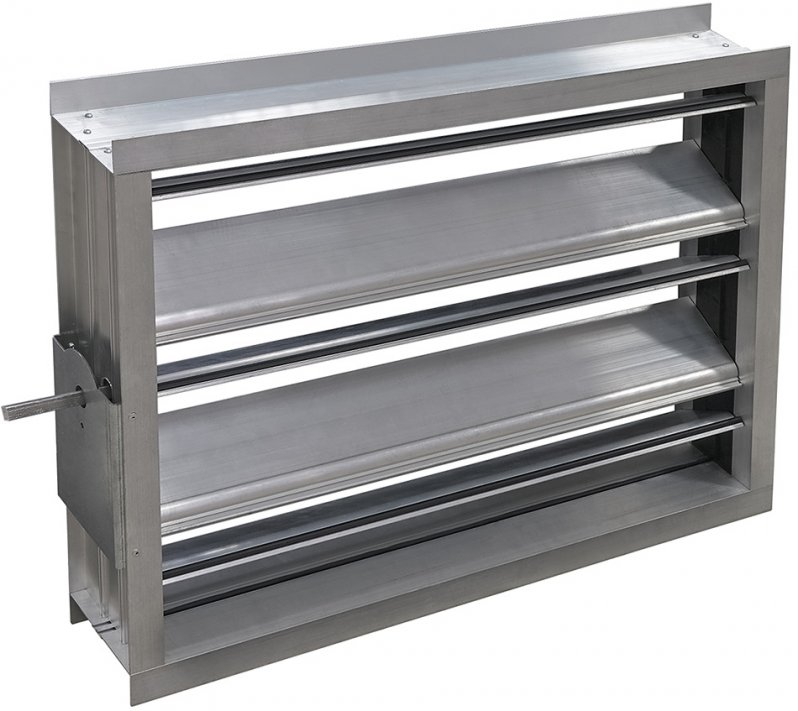

ВОЗДУШНЫЙ КЛАПАН ВЕНТИЛЯЦИИ

В вентиляционных и кондиционерных системах используется клапан воздушный, призванный регулировать расход воздуха (приточного, вытяжного и рециркуляционного). Успешно герметизирует внутренние объёмы в сетях вентиляции с рабочим давлением до 1000 Па.

Предлагаем выбор оптимального варианта из трёх представленных серий:

  • ВК – классические модели,
  • ВКм – модернизированные модели,
  • ВКп – модели с подогревом.

Общие технические сведения

Модели всех представленных серий включают в себя следующие компоненты:

  • корпус,
  • поворотные ламели,
  • резиновые уплотнители (профильные, морозоустойчивые),
  • опорные пластины,
  • пластмассовые шестерни,
  • привод,
  • нагревательные элементы (серия ВКп).

В пазах клапана расположены втулки, которые выполняют функцию подшипников и служат опорой для ламелей и шестерен. Кинематическое взаимодействие между ламелями осуществляется посредством шестерней. Сечение оси привода круглое, диаметр составляет 12 мм. Допускается расположение оси привода с любой стороны клапана, что позволяет выбрать наиболее удобную сторону обслуживания данной конструкции.

Особенности серии ВКм

Обращаем Ваше внимание на модернизированный воздушный клапан, купить который также можно у нас. Для его изготовления используется усиленный алюминиевый профиль, существенно увеличивающий жесткость конструкции. Из усиленного профиля изготовлены и поворотные ламели.

Технология предусматривает использование в серии ВКм трех видов резиновых уплотнений, каждый из которых морозоустойчив и обеспечивает более высокий уровень герметизации при закрытом положении клапана.

Шестерни размещаются во внутренней части, что повышает герметичность в целом всей конструкции. В серии ВКм воздушный клапан вентиляции имеет приводную ось квадратного сечения, выполненную из высокопрочного стального профиля.

Конструктивные преимущества:

Алюминиевый профиль, из которого выполнены элементы, имеет малый вес даже в усиленном варианте. Это позволяет значительно снизить общую массу устройства, сохраняя при размеры его рабочего сечения.

В местах состыковки ламелей имеются резиновые уплотнители (профильные, морозоустойчивые), которые повышают герметичность всего узла.

Функциональность исполнительных механизмов обеспечивает высокую степень точности и плавности регулировки расхода воздуха.

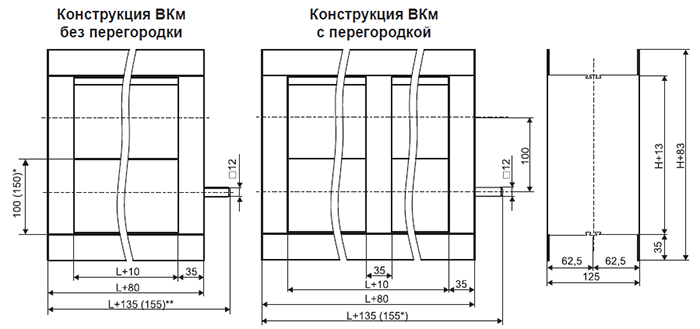

Габаритные и присоединительные размеры воздушных клапанов типа ВКм (мм)

* С целью обеспечения герметичности клапанов ВКм с высотой H не кратной 50 мм зазор внизу изделия закрывается удлиненной ламелью (150 мм).
** Вылет оси: 135 мм - под ручной привод, 155 мм - под электропривод.
*** При высоте клапана H=1000-1200 устанавливается 1 стягивающая шпилька M8 длиной L+80, при высоте H=1201-1500 устанавливаются 2 шпильки, при высоте H>1500 – 3 шпильки.
**** Размер площадки под электропривод 123х85 мм.

Клапан

Наличие перегородки

без перегородки

с перегородкой

min

max

min

max

ВКм

H

100

2090

100

2090

L

100

1149

1150

2900

Возможно изготовление клапанов любых размеров с шагом 50 мм. Ограничение по минимальным и максимальным размерам согласно таблице выше.

Клапаны ВКм – при ширине (L) свыше 1150 мм. При конструкции клапанов с перегородкой и высотой (Н) свыше 1м необходима установка двух приводов.
По отдельному заказу возможно изготовление клапанов с двумя приводами без перегородки.
По отдельному заказу возможна поставка привода «Belimo» и «Lufberg» на 24 и 220 В.

Габаритные и присоединительные размеры клапанов типа ВК/ВКп (мм)

* С целью обеспечения герметичности клапанов ВК/ВКп с высотой H не кратной 100 мм зазор внизу изделия закрывается дополнительным профилем.
** при высоте клапана H=1000-1200 устанавливается 1 стягивающая шпилька M8 длиной L+50, при высоте H=1201-1500 устанавливаются 2 шпильки, при высоте H>1500 – 3 шпильки.
*** Вылет оси: 135 мм - под ручной привод, 155 мм - под электропривод.
**** Размер площадки под электропривод 118х85 мм.

Клапан

Наличие перегородки

без перегородки

с перегородкой

min

max

min

max

ВК

H

100

2090

100

2090

L

100

1449

1450

2900

ВКп

H

200

2090

200

2090

L

200

1449

1450

2900

Возможно изготовление клапанов любых размеров с шагом 50 мм. Ограничение по минимальным и максимальным размерам согласно таблице выше.

Клапаны ВК/ВКп изготавливается с перегородкой при ширине (L) свыше 1450 мм. При конструкции клапанов с перегородкой и высотой (Н) свыше 1м необходима установка двух приводов.
По отдельному заказу возможно изготовление клапанов с двумя приводами без перегородки.
По отдельному заказу возможна поставка привода «Belimo» и «Lufberg» на 24 и 220 В.

Таблица рекомендуемых приводов для воздушных клапанов типа ВК и ВКп

Площадь клапана, м2

Момент вращения, Н•м

Рекомендуемый электропривод

без возвратной пружины

с возвратной пружиной

Belimo

Lufberg

Belimo

Lufberg

0,4

2

LM230A

LM24A

LM24A-SR

DA04N220

DA04N24

DA04N24P

LF230A

LF24A

LF24A-SR

DA05S220

DA05S24

DA05S24P

0,8

4

1

5

DA08N220

DA08N24

DA08N24PI

NF230A

NF24A

NF24A-SR

1,5

8

NM230A

NM24A

NM24A-SR

DA10S220

DA10S24

DA10S24P

2

10

DA16N220

DA16N24

DA16N24PI

3,6

18

SM230A

SM24A

SM24A-SR

DA24N220

DA24N24

DA24N24PI

SF230A

SF24A

SF24A-SR

-

4

20

8

40

GM230A

GM24A

GM24A-SR

-

-

-

Электрическая схема подключения нагревательных элементов клапана ВКп

Пример обозначения:

Воздушный клапан ВК 70-40-РП
               где:    ВК – тип воздушного клапана;
                         70-40 – типоразмер (по прямоугольному присоединительному сечению) (LxH), cм;
                         РП – исполнение клапана с ручным приводом.

Воздушный клапан ВКм 50-25-ЭП
              где:    ВКм – тип воздушного клапана с внутренним расположением шестерен;
                        10-10 – типоразмер (по прямоугольному присоединительному сечению) (LxH), cм;
                        ЭП – исполнение клапана с электроприводом.

Воздушный клапан ВКп 60-35-ЭП
             где:    ВКп – тип воздушного клапана с подогревом;
                       60-35 – типоразмер (по прямоугольному присоединительному сечению) (LxH), cм;
                       ЭП – исполнение клапана с электроприводом.
