ЗАСЛОНКИ ВОЗДУШНЫЕ УНИФИЦИРОВАННЫЕ ПРЯМОУГОЛЬНЫЕ С ПЛОЩАДКОЙ ПОД ЭЛЕКТРОПРИВОД
Описание продукции

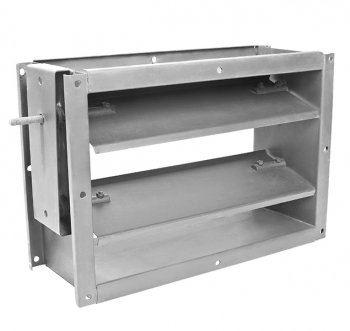

Заслонки воздушные общего назначения предназначены для регулирования количества воздуха и невзрывоопасных воздушных смесей, не содержащих липких веществ и волокнистых материалов.
Применяются заслонки в системах вентиляции, кондиционирования воздуха и воздушного отопления с рабочим давлением до 1500 Па.
Габаритные и присоединительные размеры (мм) заслонок из черного металла прямоугольного сечения
Обозначение |
Н |
L |
C |
Количество створок |
АЗД-190 25-25 |
250 |
250 |
160 |
1 |
АЗД-190 40-25 |
250 |
400 |
||
АЗД-190 40-40 |
400 |
400 |
||
АЗД-190 50-40 |
400 |
500 |
2 |
|
АЗД-190 60-40 |
400 |
600 |
||
АЗД-190 60-60 |
600 |
600 |
3 |
|
АЗД-190 80-80 |
800 |
800 |
4 |
|
АЗД-190 100-100 |
1000 |
1000 |
Минимальный размер заслонок из черного металла, покрытых грунтовкой – 100х100 мм (LxH), максимальный размер - 1000х1000 мм (LxH), далее с шагом 50 мм в любом сочетании. Глубина заслонок C=160 мм.
Пример обозначения:
Заслонка АЗД-190 50-40
где: АЗД-190 - тип воздушной заслонки прямоугольного сечения с площадкой под электропривод;
50-40 - типоразмер (по прямоугольному присоединительному сечению) (LxH), см.
