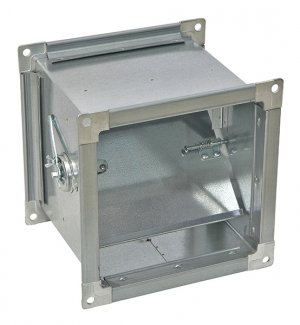

ЗАСЛОНКИ ВОЗДУШНЫЕ УНИФИЦИРОВАННЫЕ ПРЯМОУГОЛЬНЫЕ С РУЧНЫМ УПРАВЛЕНИЕМ
Описание продукции
Заслонки воздушные общего назначения предназначены для регулирования количества воздуха и невзрывоопасных воздушных смесей, не содержащих липких веществ и волокнистых материалов.
Применяются заслонки в системах вентиляции, кондиционирования воздуха и воздушного отопления с рабочим давлением до 1500 Па.
Заслонки изготавливаются в двух вариантах: для воздуховодов круглого и прямоугольного сечения.
Габаритные и присоединительные размеры (мм) оцинкованных заслонок прямоугольного сечения (зависимость глубины «С» от длины «L» и высоты «H» заслонки)
HxL, мм |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
100 |
170 |
170 |
170 |
170 |
170 |
170 |
170 |
170 |
170 |
150 |
170 |
170 |
170 |
170 |
170 |
170 |
170 |
170 |
170 |
200 |
170 |
170 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
250 |
170 |
170 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
300 |
170 |
170 |
200 |
200 |
200 |
200 |
200 |
200 |
250 |
350 |
170 |
170 |
200 |
200 |
200 |
200 |
200 |
200 |
250 |
400 |
170 |
170 |
200 |
200 |
200 |
200 |
250 |
250 |
250 |
450 |
170 |
170 |
200 |
200 |
200 |
200 |
250 |
250 |
250 |
500 |
170 |
170 |
200 |
200 |
250 |
250 |
250 |
250 |
250 |
*Размер оцинкованной заслонки АЗД-оц.-192: минимальный 100х100 мм (HxL); максимальный 500х500 мм (HxL).
Пример обозначения:
Заслонка АЗД-оц.-192 45-30
где: АЗД-оц.-192 - тип воздушной заслонки прямоугольного сечения из оцинкованной стали с ручным приводом;
45-30 - типоразмер (по прямоугольному присоединительному сечению) (HxL), см.

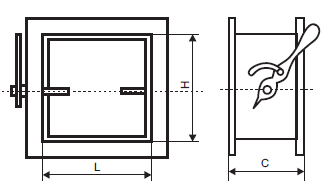

Габаритные и присоединительные размеры (мм) заслонок из черного металла прямоугольного сечения
Размер заслонок:
Обозначение |
Н |
L |
C |
АЗД-ч.м.-192 25-25 |
250 |
250 |
160 |
АЗД-ч.м.-192 40-25 |
250 |
400 |
|
АЗД-ч.м.-192 40-40 |
400 |
400 |
|
АЗД-ч.м.-192 50-40 |
400 |
500 |
|
АЗД-ч.м.-192 60-40 |
400 |
600 |
|
АЗД-ч.м.-192 60-60 |
600 |
600 |
|
АЗД-ч.м.-192 80-80 |
800 |
800 |
|
АЗД-ч.м.-192 100-100 |
1000 |
1000 |
Минимальный размер заслонок из черного металла, покрытых грунтовкой – 100х100 мм (LxH), максимальный размер - 1000х1000 мм (LxH), далее с шагом 50 мм в любом сочетании. Глубина заслонок C=160 мм.
Пример обозначения:
Заслонка АЗД-ч.м.ч-192 40-25
где: АЗД-ч.м.-192 - тип воздушной заслонки прямоугольного сечения из черного металла с ручным приводом;
40-25 -типоразмер (по прямоугольному присоединительному сечению) (LxH), см.
