ЗОНТЫ ВЕНТИЛЯЦИОННЫЕ ПРЯМОУГОЛЬНЫЕ ТИПА ЗП
Описание продукции
Зонты устанавливают на вентиляционных шахтах с естественным и механическим побуждением с целью защиты шахт от попадания в них атмосферных осадков.
Выбор зонта производится в соответствии с наружным диаметром вентиляционной шахты, принятой в проекте.
Все присоединительные размеры зонтов соответствуют посадочным размерам стандартного ряда воздуховодов и узлов прохода вентиляционных вытяжных шахт через покрытия зданий по серии типовых конструкций.

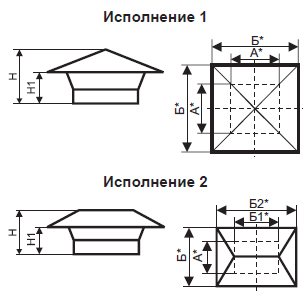

Габаритные и присоединительные размеры (мм)
Модель | Исполнение | А* | Б* | Б1* | Б2* | Н | Н1 | Масса, кг |
ЗП.00.000 250х250 | 1 | 250 | 450 | — | — | 370 | 240 | 2,7 |
ЗП.00.000 400х400 | 400 | 600 | 370 | 240 | 5,22 | |||
ЗП.00.000 500х500 | 500 | 700 | 370 | 240 | 7,2 | |||
ЗП.00.000 800х800 | 800 | 1000 | 470 | 270 | 18,9 | |||
ЗП.00.000 1000х1000 | 1000 | 1200 | 470 | 270 | 35,2 | |||
ЗП.00.000 250х400 | 2 | 250 | 450 | 400 | 600 | 470 | 270 | 4,32 |
ЗП.00.000 500х800 | 500 | 700 | 800 | 1000 | 470 | 270 | 16,2 | |
ЗП.00.000 800х1000 | 800 | 1000 | 1000 | 1200 | 470 | 270 | 32,1 |
По отдельной заявке изготавливаются зонты нестандартных размеров.
Пример обозначения
Зонт ЗП.00.000 400х400
где: ЗП.00.000 – тип вентиляционного зонта;
400х400 – типоразмер (по прямоугольному присоединительному сечению), мм
