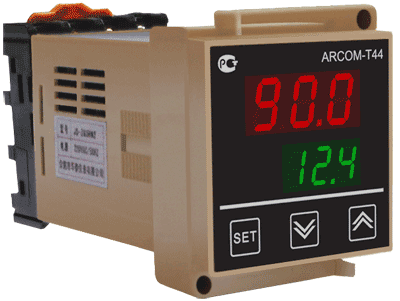

Реле времени ARCOM-T44
Реле времени ARCOM-T44
Особенности таймера
- Цифровой светодиодный индикатор;
- 2 режима работы - однократный или циклический;
- Прямой и обратный отсчет;
- Установка выдержек времени от 0,01 сек до 999 часов;
- Простота настройки;
- Крепление: щитовое, настенное, на DIN - рейку;
- Два реле 10 А; 220 В
На лицевой панели установлены органы управления.
Работа таймера ARCOM-T44 |
|
НАСТРОЙКА РЕЛЕ Уровень 1 Для задания выдержки времени используйте клавиши » « Нажмите кнопку RESET для возвращения к заводским настройкам. В течение 5 секунд происходит инициализация устройства. Уровень 2 Нажмите и удерживайте 3 секунды клавишу SET Установка времени перезапуска Т2. Сбросьте установки времени. Например: если Т2=005, то через 5 сек./мин. после окончания Т1 реле автоматически перезапустится. Временной диапазон: 0-999 с, когда значение =0, перезапуск не производится. Снятие блокировки параметров 3-ого уровня. Установите Lck=011, для того чтобы разблокировать доступ к параметрам 3-ого уровня. Уровень 3 При Lck=011 нажмите и удерживайте клавишу SET Далее см. инструкцию в формате pdf. |
Технические характеристики реле времени ARCOM-T44
Параметры | Значения |
Режимы работы | однократный или циклический |
Диапазон уставок выдержки времени | 0,01 сек до 999 часов |
Диаграмма работы таймера ARCOM-T44А Реле А и В включаются одновременно после отработки выдержки Т1 |
|
Реле А и В включаются циклически, начало с импульса | |
Реле А включается как мк, реле В работает циклически, начало с импульса | |
Реле А включается как мк, реле В работает циклически, начало с паузы | |
Относительная погрешность | 0,01% ±0,01 сек |
Выход реле | два выходных реле имеющие по 1 пк |
Коммутационная способность реле, А (cos ϕоткл.> 0,7) | 3 |
Потребляемая мощность, не более, В·А | 3 |
Диапазон рабочих температур | от + 5 до +50°C |
Габаритные размеры | 48x48x100мм |
Масса, кг, не более | 0,2 |
Передняя панель, органы настройки реле времени ARCOM-T44 | Схема подключения ARCOM-T44 |
