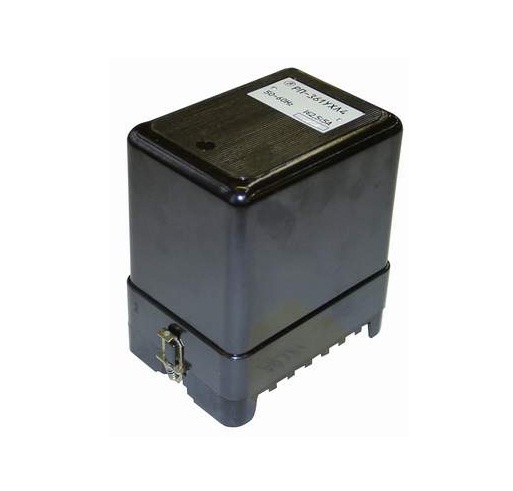

Реле промежуточное РП-361

Реле предназначено для применения в качестве вспомогательных реле в цепях переменного оперативного тока частотой 50 Hz в схемах релейной защиты в тех случаях, когда коммутационная способность или количество контактов основных реле недостаточны.

Условия эксплуатации:

Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.

Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55 °С для исполнения УХЛ4 и от минус 10 до плюс 55 °С для исполнения О4.

Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 10 до 100 Hz с максимальным ускорением 0,5 g. Реле сейсмостойки при воздействии землетрясений интенсивностью 7 баллов по MSK-64 при уровне установки над нулевой отметкой 10 м.

Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.

Конструкция

Реле смонтированы в корпусах, состоящих из цоколя и кожуха.

Структура условного обозначения:

РПХ Х4

РП - реле промежуточное;

Х - номер разработки: 361;

Х4 - климатическое исполнение (УХЛ,0) и категория размещения (4) по ГОСТ 15150-69.

При заказе реле необходимо указать:

- обозначение типа реле;

- климатическое исполнение и категорию размещения (УХЛ4 или 04);

- род присоединения внешних проводников: переднее или заднее (винтом или шпилькой);

- номер технических условий.

Номенклатурный номер 27 368 002

Вместо знака  указывать:

1 – для переднего присоединения; 2 – для заднего присоединения шпилькой; 3 – для заднего присоединения винтом.



Ток срабатывания в зависимости от способа соединения секций первичной обмотки насыщающегося трансформатора, А:
- при последовательном	2,5
- при параллельном	5,0
Номинальная частота переменного тока, Hz	50
Количество контактов:
- пониженной мощности	2 замыкающих
- повышенной мощности	1 переключающий без размыкания цепи
Ток возврата, % тока срабатывания, не менее	3
Время срабатывания, s, не более	0,04
Длительный ток через замкнутые контакты пониженной мощности, А, не более	5
Допустимое протекание тока по первичной обмотке насыщающегося трансформатора (при параллельном соединении секций), А, не менее:
- длительно	10
- в течение 4 s	150
Переключающие контакты повышенной мощности способны шунтировать и дешунтировать управляемую цепь переменного тока при токах до 150 А, если управляемая цепь питается от трансформатора тока и ее полное сопротивление при токе 3,5 А не более 4,5 W, а при токе 50 А не более 1,5 W.
Коммутационная способность контактов пониженной мощности реле:
- в цепях постоянного тока (с постоянной времени индуктивной нагрузки не более 0,005 s) при напряжении от 24 до 250 V или токе 1 А, W, не более	50
- в цепях переменного тока (с коэффициентом мощности не менее 0,5) при напряжении от 24 до 250 V или токе 2 А, VA , не более	450
Коммутационная износостойкость, циклы ВО, не менее:
- для контактов пониженной мощности	2500
