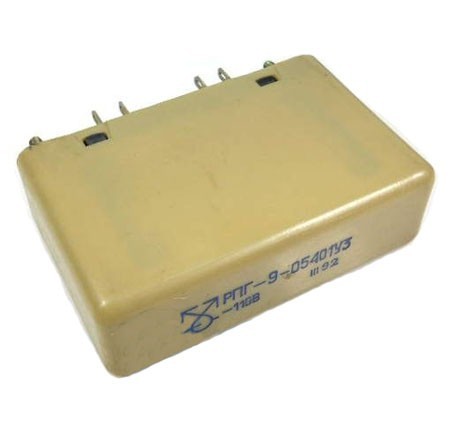

Реле промежуточное герконовое РПГ-9
ОБЩИЕ СВЕДЕНИЯ
Реле промежуточные герконовые серии РПГ-9 применяются в схемах автоматики и управления, рассчитаны на номинальные напряжения 12, 15, 24, 48, 60 и 110 В постоянного тока, выпрямленного трехфазного тока с частотой пульсации не менее 300 Гц без фильтра, а также выпрямленного тока с фильтром,обеспечивающим пульсацию не более 6% и 220В выпрямленного переменного тока.
Реле пригодны для работы в системах управления на базе микропроцессорной техники и являются комплектующими изделиями.
Структура условного обозначенияРПГ-9-ХХХХХХХ:
- РПГ - реле промежуточное герконовое;
- 9 - номер разработки;
- Х - вид крепления и присоединения внешних проводов (0 - винтами, заднее, пайкой;
- 1 -штепсельным разъемом, заднее, пайкой);
- Х - тип геркона: 5 -МКА-52202, 6 -МКС-52201;
- Х - количество замыкающих контактов (0-4; 6);
- Х - число размыкающих или переключающих контактов: 1 или 4;
- Х - число реле в одном габарите (1; 2);
- ХХ - климатическое исполнение и категория размещения (У3, О4) по ГОСТ 15150-69.
Условия эксплуатации
- Высота над уровнем моря не более 4300 м.
- Верхнее предельное значение температуры окружающего воздуха 55С.
- При высотах свыше 1000м верхнее значение температуры уменьшается на 0,6С на каждый 100 м.
- Рабочее положение в пространстве любое.
- Атмосфера типа II по ГОСТ 15150-69.
- Группа механического исполнения М7 по ГОСТ17516.1-90, допускается эксплуатация реле при размещениях в местах, предусмотренных для групп М1, М2, М3, М4, М6 и М8 по ГОСТ 17516.1-90.
- Степень защиты реле IР30, выводов IР00 по ГОСТ 14255-69.
- Реле предназначены для коммутации нагрузок категорииприменения DС-11, АС-11 по ГОСТ 17523-85, DС-21, АС-21 по ГОСТ 12434-93.
- Требования техники безопасности соответствуют ГОСТ 12.2.007.6-93.
- По способу защиты человека от поражения электрическим током реле относятся к классу 0 по ГОСТ 12.2.007.0-75.
- Требования пожарной безопасности по ГОСТ 12.1.004-91.
- Реле изготовляются для внутригосударственных и экспортных поставок и соответствуют ТУ 16-647.056-87.
|
Напряжение питания, В |
Потребляемая мощность при Uном, Вт, не более |
||||||
|
РПГ-9-05601; |
РПГ-9-05401; |
РПГ-9-05301; |
РПГ-9-05201; |
РПГ-9-05102; |
РПГ-9-05011; |
РПГ-9-05111; |
|
|
12 |
5,0 |
4,0 |
2,3 |
2 |
1,3 |
0,75 |
1,2 |
|
15 |
|||||||
|
24 |
2 |
1,8 |
1,45 |
0,85 |
1,3 |
||
|
48 |
5,5 |
4,6 |
2,6 |
2,2 |
1,65 |
1,1 |
1,5 |
|
60 |
2,8 |
2,3 |
1,7 |
1,3 |
|||
|
110 |
6,3 |
5,3 |
2,5 |
2 |
1,8 |
2 |
|
|
220* |
6,2 |
5,5 |
3,5 |
3,5 |
2,5 |
2,5 |
3,5 |
* Напряжение переменного тока, выпрямленного по мостовой схеме с последующим применением фильтра, обеспечивающим пульсацию не более 6%.
Параметры электрических цепей, коммутируемых контактами, и коммутационная износостойкость контактов реле в зависимости от категории применения соответствуют для режимов нормальных коммутаций данным табл.4
Таблица 4
|
Номер режима |
Род тока |
Категория применения |
Номинальный рабочий ток, А |
Вид коммутации |
Коммутационная износостойкость, млн. циклов ВО |
|||||
|
Включение |
Отключение |
|||||||||
|
I, А |
U, В |
t, C (соsj) |
I, А |
U, В |
t, C (соsj) |
|||||
|
1 |
Постоянный |
DС-11 |
1 |
1 |
24 |
0,048 |
1 |
24 |
0,048 |
3 |
|
2 |
0,15 |
0,15 |
220 |
0,066 |
0,15 |
220 |
0,066 |
4 |
||
|
3 |
0,001 |
0,001 |
6 |
– |
0,001 |
6 |
– |
6 |
||
|
4 |
Переменный |
АС-11 |
0,4 |
4 |
110 |
(0,7) |
0,4 |
110 |
(0,4) |
2,5 |
|
5 |
0,2 |
2 |
220 |
0,2 |
220 |
4 |
||||
|
6 |
0,125 |
1,25 |
380 |
0,125 |
380 |
2,5 |
||||
|
7 |
АС-21 |
4 |
4 |
24 |
– |
4 |
24 |
– |
0,5 |
|
|
8 |
1,135 |
1,135 |
220 |
1,135 |
220 |
2 |
||||
|
9 |
2 |
2 |
2 |
0,02 |
||||||
(для замыкающих и размыкающих контактов) и таб.5
Таблица 5
|
Номер режима |
Род тока |
Категория применения |
Номинальный рабочий ток, А |
Вид коммутации |
Коммутационная износостойкость, |
|||||
|
Включение |
Отключение |
|||||||||
|
I, А |
U, В |
t, C (соsj) |
I, А |
U, В |
t, C (соsj) |
|||||
|
1 |
Постоянный |
DС-11 |
0,5 |
0,5 |
24 |
0,04 |
0,5 |
24 |
0,04 |
2 |
|
2 |
DС-21 |
0,001 |
0,001 |
6 |
– |
0,001 |
6 |
– |
6 |
|
|
3 |
Переменный |
АС-11 |
0,2 |
2 |
110 |
(0,7) |
0,2 |
110 |
(0,4) |
2,5 |
|
4 |
АС-21 |
0,455 |
0,455 |
220 |
– |
0,455 |
220 |
– |
2 |
|
(для переключающих контактов), а для режимов редких коммутаций-данным таб.6
Таблица 6
|
Номер режима |
Род тока |
Категория применения |
Номинальный рабочий ток, А |
Вид коммутации |
Коммутационная износостойкость, циклов ВО |
|||||
|
Включение |
Отключение |
|||||||||
|
I, А |
U, В |
t, C (соsj) |
I, А |
U, В |
t, C (соsj) |
|||||
|
1* |
Постоянный |
DС-11 |
4 |
4,4 |
26,4 |
0,04 |
4,4 |
26,4 |
0,04 |
20 |
|
2 |
1 |
1,1 |
121 |
1,1 |
121 |
|||||
|
3 |
0,25 |
0,275 |
242 |
0,275 |
242 |
|||||
|
4 |
0,1 |
0,11 |
330 |
0,11 |
330 |
|||||
|
5 |
Переменный |
АС-11 |
3,15 |
34,65 |
26,4 |
(0,7) |
34,65 |
26,4 |
(0,7) |
50 |
|
6 |
2,5 |
27,5 |
121 |
27,5 |
121 |
|||||
|
7 |
1 |
11 |
242 |
11 |
242 |
|||||
|
8 |
0,4 |
4,4 |
418 |
4,4 |
418 |
|||||
|
9 |
0,3 |
3,3 |
660 |
3,3 |
660 |
|||||
* При U=26,4 В контакты способны коммутировать номинальный ток 8 А при длительности протекания не более 0,1 с.
(для замыкающих контактов), табл.7
Таблица 7
|
Номер режима |
Род тока |
Категория применения |
Номинальный рабочий ток, А |
Вид коммутации |
Коммутационная износостойкость, |
|||||
|
Включение |
Отключение |
|||||||||
|
I, А |
U, В |
t, C (соsj) |
I, А |
U, В |
t, C (соsj) |
|||||
|
1 |
Постоянный |
DС-11 |
2,5 |
2,75 |
26,4 |
0,04 |
2,75 |
26,4 |
0,04 |
20 |
|
2 |
0,2 |
0,22 |
242 |
0,22 |
242 |
|||||
|
3 |
Переменный |
АС-11 |
1 |
11 |
26,4 |
(0,7) |
11 |
26,4 |
(0,7) |
50 |
|
4 |
0,25 |
0,25 |
121 |
2,75 |
121 |
|||||
|
5 |
0,2 |
2,2 |
242 |
2,2 |
242 |
|||||
|
6 |
418 |
2,2 |
418 |
|||||||
(для переключающих контактов). Сопротивление изоляции реле соответствует ряду 1.
Гарантийный срок хранения -3 года с момента изготовления.
Гарантийный срок эксплуатации - 2 года со дня ввода в эксплуатацию.
Гарантийные обязательства на реле снимаются при достижении 5 лет.
КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ
Реле представляет собой устройство, основными элементами которого являются катушка, герконы и скоба, служащая одновременно экраном от влияния внешних магнитных полей.
Для ограничения перемещения герконов в нутри катушки имеются резиновые трубки и пластмассовые планки,вставленные в каркас катушки. Последняя своими выступами вставляется в боковые пазы угольников, которые крепятся к колодке реле. Реле закрыто кожухом.
При подаче напряжения на обмотку происходит замыкание герконов в реле с замыкающими контактами и размыкание герконов в реле с размыкающими контактами. Приснятии напряжения с обмотки герконы возвращаются в исходное состояние.
КОМПЛЕКТНОСТЬ ПОСТАВКИ
В комплект поставки входят: реле, детали крепления для реле без разъема (2 гайки М4 поГОСТ 5916-70,2 шайбы 4поГОСТ11371-68, 2 пружинные шайбы 4 по ГОСТ6402-70), детали крепления для реле с разъемом (2 втулки РШИВ.713245.001,2 втулки РШИВ.713163.001), техническое описание и инструкция по эксплуатации (1экз, на партию, если иное количество не оговорено в заказе-наряде).
ФОРМУЛИРОВАНИЕ ЗАКАЗА
В заказе необходимо указать: наименование и типоисполнение реле, номинальное напряжение питания катушки, вид поставки (дляэкспорта), обозначение технических условий, количество.
Пример записи обозначения реле без штепсельного разъема с шестью замыкающими контактами с катушкой на напряжение 12 В при его заказе и в документации другого изделия:
- для внутригосударственных поставок в районы с умеренным климатом -"Реле РПГ-9-05601У3, 12 В, ТУ 16-647.056-87, 1 шт.";
- для поставок на экспорт в районы с умеренным климатом -"Реле РПГ-9-05601У3, 12В, экспорт, ТУ 16-647.056-87, 1 шт.";
- для поставок на экспорт в районы с тропическим климатом -"Реле РПГ-9-05601О4, 12 В, экспорт, ТУ 16-647.056-87, 1 шт.".
