Температурное реле ТР-1Е

Температурное реле ТР-1Е

Реле ТР-1Е предназначено для применения в устройствах температурного контроля неагрессивной среды и коммутации электрических цепей постоянного и переменного тока. Реле применяется в схемах автоматики как комплектующее изделие. Реле выполнено с применением аналогового температурного датчика.

Условия эксплуатации реле ТР-1Е

Закрытые производственные помещения с искусственно регулируемыми климатическими условиями.

Диапазон рабочих температур от -20°С до +45°С.

Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10мкс.

Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g с частотой до 60Гц. Степень защиты реле IP40, выводных зажимов – IP20. Реле предназначены для монтажа на DIN-рейку либо на плоскость.


Технические характеристики реле ТР-1Е

Параметр Значение
Параметр Значение
Диапазон контролируемых температур (по 6 поддиапазонам) 0…120°С,
0…20°С,
20…40°С,
40…60°С,
60…80°С,
80…100°С,
100…120°С
Погрешность установки, °С 1
Средняя основная погрешность, °С 2
Гистерезис, °С * 4
Погрешность от изменения температуры на 1°С, % 0.5
Напряжения питания, В 220
Допуск напряжения питания -15%...+10%
Потребляемая мощность, Вт, не более 1
Масса, кг 0.25
Номинальные режимы коммутации (количество циклов срабатывания, не менее) 1А 12В @ (не менее 5х105)
10А 30В = (не менее 9х104)
10А 220В ~ (не менее 9х104)

* — величина температурного гистерезиса устанавливается при изготовлении реле равной 4°С и может быть изменена по требованию заказчика в диапазоне 1…10°С.


Устройство и работа реле ТР-1Е

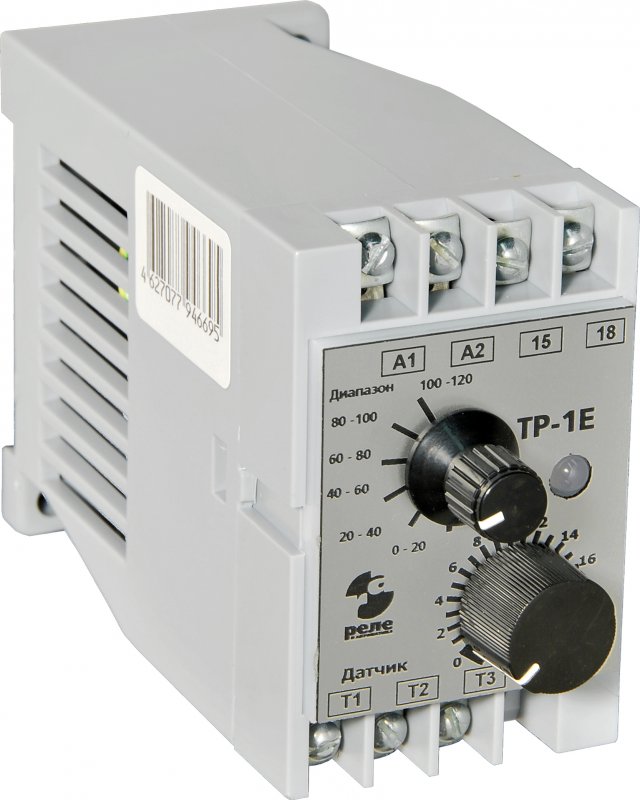

Термореле размещено в пластмассовом корпусе. На лицевой панели находятся переключатель диапазонов температуры, резистор точной установки температуры срабатывания термореле и индикатор включения (двухцветный светодиод), который зажигается при срабатывании исполнительного реле оранжевым цветом и зеленым, когда исполнительное реле выключено.

Подготовка к эксплуатации и настройка.

  1. Проверьте подключение согласно схеме. Расположите датчик в контролируемой зоне.
  2. Включите питание термореле.
  3. С помощью переключателя на лицевой панели установите требуемый диапазон температур.
  4. Потенциометром на лицевой панели установите точную температуру срабатывания в пределах диапазона. Если температура в районе расположения датчика меньше установленной, сработает исполнительное реле (контролируется по зажиганию светодиода оранжевым цветом).
  5. Реле готово к работе. При достижении установленной температуры (или выше установленной) исполнительное реле отключится (светодиод изменит цвет на зеленый).
  6. При необходимости проверьте температуру срабатывания реле с помощью термометра.

Пример.

Требуется поддерживать температуру 56°С. Переключатель диапазонов установите в положение 40…60. Потенциометр установить в положение 16, температура срабатывания будет равна 40+16=56°С.

Если контролируемая температура ниже установленной, то при подаче питания реле включится и будет находиться во включенном состоянии до достижения требуемой температуры, после чего выключится. Повторное включение реле произойдет при температуре Туст-Тг = 56 - 4 = 52°С.


Схема подключения реле ТР-1ЕВернуться к оглавлению

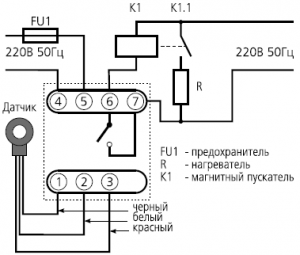

    Мощность нагрузки более 500 Вт
  • подключение ТР-1Е

  • Мощность нагрузки менее 500 Вт

    подключение ТР-1Е

Если температура в контролируемой точке ниже установленной (с помощью переключателя и потенциометра на передней панели) температуры Т < Tуст-Тг, реле включится (замкнутся контакты исполнительного реле). При увеличении температуры в контролируемой точке выключение реле произойдет при температуре Туст. Дальнейшее увеличение температуры не изменит состояния реле (постоянно выключено). При охлаждении реле включится, когда температура опустится до Т=Туст-Тг. Дальнейшее уменьшение температуры также не изменит состояния реле (постоянно включено).

Светодиод горит зеленым цветом при выключенном исполнительном реле и оранжевым – при включенном.

подключение ТР-1Е

Внимание! При эксплуатации устройства в диапазоне 100…120°С возможно незначительное ухудшение точностных характеристик.


Габаритные размеры реле ТР-1ЕВернуться к оглавлению

габариты ТР-1Е
