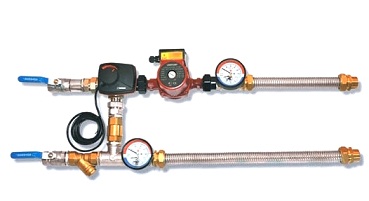

Главная функция узлов терморегулирования UT – совместно с системой управления контролировать и регулировать температуру теплоносителя/хладагента в водяных нагревателях/охладителях приточных установок, тепловых завесах и гликолевых рекуператорах. Узлы терморегулирования по другому называют - узлы обвязки теплообменника.
Принцип работы узла терморегулирования заключается в следующем: температура теплоносителя регулируется смешением жидкости поступающей из сети, с отработанной поступающей из теплообменника. Пропорциональное соотношение количества теплоносителя поступающего из сети и отработанного, направляемого по перемычке через обратный клапан, регулируется шаровым краном с электроприводом, в зависимости от температуры приточного воздуха, выходящего из теплообменника.
Для контроля давления и температуры на входе и выходе из теплообменника в схеме узла терморегулирования UT со стороны теплообменника, по требованию заказчика, могут быть установлены два термоманометра. Сетчатый фильтр на входе узла предотвращает загрязнение системы теплоснабжения механическими примесями, содержащиеся в сетевой воде, а краны позволяют перекрыть отдельные участки системы теплоснабжения.
Применяемая схема узлов терморегулирования UT позволяет:
- устранить угрозу размораживания калорифера, за счет снижения разности температур горячих и холодных витков;
- более точно регулировать параметры теплоносителя, а, следовательно, и температуру нагреваемого воздуха, за счет непрерывного отклика регулятора по цепи обратной связи;
- обеспечить постоянный расход и скорость движения теплоносителя в трубках калорифера.
- Смесительные узлы водяных калориферов UTK применяется совместно с водяными воздухонагревателями приточных вентиляционных установок. Узел обвязки водяного теплообменника предназначен для регулирования теплопроизводительности и защиты водяных воздухонагревателей от размораживания (при работе совместно с комплектом автоматики).
-
Схемы и типы исполнений смесительных узлов UTK
Смесительный узел построен по трехходовой схеме регулирования
- Шаровые краны 1 служат для отключения узла от тепловой сети.
- На подающей линии узла имеется фильтр 2 для горячей воды. По мере загрязнения необходимо очищать фильтрующий элемент фильтра.
- На подающей линии узла установлен трехходовой регулирующий клапан с сервоприводом 3 пропорционального регулирования. Вход В клапана соединен байпасом с обратной линией узла.
- На байпасе установлен обратный клапан 5 для предотвращения перетекания теплоносителя из подающей линии в обратную минуя воздухонагреватель.
- На подающей линии узла установлен циркуляционный насос 4 для обеспечения циркуляции теплоносителя по «малому» контуру.
Принцип работы смесительного узла (узла терморегулирования) UTK
В полностью открытом состоянии клапан обеспечивает циркуляцию теплоносителя по «большому» контуру (направление потока А-АВ), чем достигается максимальная тепловая мощность узла. В полностью закрытом состоянии клапан обеспечивает циркуляцию по «малому» контуру (направление потока В-АВ), чем достигается минимальная тепловая мощность узла. В промежуточных положениях клапан обеспечивает циркуляцию по «малому» контуру с подмесом теплоносителя из сети.
Гарантийный срок на узлы терморегулирования составляет 3 года.
Для изготовления узлов обвязки используется арматура компании Genebre (Испания), насосы WILO, GRUNDFOS и UNIPAMP (Германия), Приводы с трёхходовым клапаном фирмы ESBE (Швеция).
Возможно изготовление любых нестандартных узлов терморегулирования по схемам заказчика.
-
Смесительные узлы UTO для водяных охладителей приточных установок
Главная функция узлов обвязки водяных охладителей UTO – совместно с системой управления контролировать и регулировать температуру хладагента в водяных охладителях приточных установок. Узлы терморегулирования для водяных охладителей по-другому называют - узлы обвязки охладителя.
Схемы и типы исполнения узлов обвязки водяных охладителей UTO
-
Гарантийный срок на узлы обвязки водяных охладителей UTO составляет 3 года.
Для изготовления узлов обвязки используется арматура компании Genebre (Испания), насосы WILO, GRUNDFOS и UNIPAMP (Германия), Приводы с трёхходовым клапаном фирмы ESBE (Швеция)
Смесительные узлы UTZ для тепловых завес
Главная функция узлов терморегулирования UTZ – совместно с системой управления контролировать и регулировать температуру теплоносителя в водяных нагревателях тепловых завес. Узлы терморегулирования тепловых завес по-другому называют - узлы обвязки тепловых завес.
Схемы и типы исполнения узлов обвязки тепловых завес UTZ
-
Смесительные узлы UTG для гликолевых рекуператоров
Главная функция смесительных узлов для гликолевых рекуператоров UTG – совместно с системой управления контролировать и регулировать температуру теплоносителя в гликолевых рекуператорах. Узлы терморегулирования для рекуператоров по-другому называют - узлы обвязки гликолевых рекуператоров.
Схемы и типы исполнений узлов обвязки для гликолевых рекуператоров UTG
-
Гарантийный срок на узлы терморегулирования для гликолевых рекуператоров составляет 3 года.
