Приборы контроля и регулирования технологических процессов (ПБР)

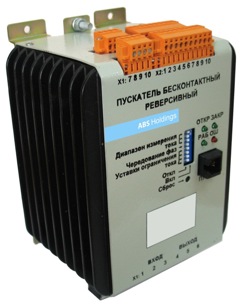

Предназначены для бесконтактного реверсивного управления регулирующими и запорными приводами трубопроводной арматуры.

ПБР-3И - для приводов с трехфазными электродвигателями;
ПБР-2И - для приводов с однофазными электродвигателями.

Пускатели могут выполнять следующие функции:

• реверсивное управление по командам ОТКРЫТЬ, ЗАКРЫТЬ, подаваемым на дискретные входы пускателя;

• управление от аналогового сигнала задания положения или скорости движения;

• выполнение функции аварийного управления – по дискретной или сетевой команде выполнить предустановленное действие (закрыть, открыть, стоп);

• остановка в крайних положениях по сигналам концевых или моментных выключателей;

• выполнение дожима при закрытии или открытии по моменту;

• блокирование управления электроприводом при наличии на входе сигнала ЗАПРЕТ;

  • • торможение электродвигателя методом обратного включения;
  • • вывод аналогового сигнала положения электропривода;
  • • выполнение команд настройки, управления, контроля состояния от внешнего пульта настройки или компьютера, подключаемых через интерфейс RS-232 или RS-485;
  • • формирование сигнала ГОТОВНОСТЬ;
  • • защитное отключение электродвигателя, формирование сигнала НЕИСПРАВНОСТЬ, индикация неисправности;
  • •  тепловая защита электродвигателя привода.

Пускатели имеют два источника питания G1 и G2 24В 30мА, предназначенных:

• G1 для активизации дискретных входных и выходных цепей пускателя;

• G2 для питания датчика положения привода.

Источники могут использоваться и для других цепей. Есть исполнения пускателей с источниками, связанными с входными цепями, и с изолированными от входных цепей источниками.

Усилители тиристорные трехпозиционные


Усилители
ФЦ-0620, ФЦ-0621 обеспечивают пуск реверс синхронного двигателя от перегрузок. Защита отсутствует.Усилители тиристорные ФЦ предназначены для бесконтактного управления электрическими исполнительными механизмами, в приводе которых используются трехфазные двигатели.


Усилители ФЦ-0610, ФЦ-0611 обеспечивают пуск, реверс, торможение при снятии входного сигнала и защиту асинхронного двигателя от перегрузок, осуществляют сигнализацию об исчезновении напряжения питания или несоответствии входных и выходных сигналов, уставки защиты и длительности торможения регулируемые.

Усилители ФЦ-0650 обеспечивают пуск, реверс, торможение и защиту асинхронного двигателя от перегрузок. Предназначены для эксплуатации на АЭС

Пультовые устройства

Задатчики ручные (РЗД)

РЗД-22 - Ручная установка сигналов задания для стабилизирующих регуляторов и регуляторов соотношения, преобразование одного вида унифицированного сигнала постоянного тока или напряжения в другой.РЗД-12 - Ручная установка сигналов задания для стабилизирующих регуляторов и регуляторов соотношения.

Блоки ручного управления (БРУ)



  • • ручное или дистанционное переключение цепей управления на два положения;
  • • управление исполнительными механизмами;
  • • световая индикация положения цепей управления.

БРУ-32*

  • •  ручное переключение с автоматического режима управления на ручной и обратно;
  • •  управление исполнительными механизмами с помощью кнопок "больше-меньше";
  • • индикация положения выходного вала исполнительного механизма с помощью миллиамперметра;
  • •  световая индикация режимов управления и состояния цепей управления.

БРУ-42*

  • • ручное или дистанционное переключение с автоматического режима на ручной и обратно;
  • • управление исполнительными механизмами с помощью кнопок "больше-меньше";
  • •индикация положения выходного вала исполнительного механизма с помощью миллиамперметра;
  • •  световая индикация режимов управления и состояния цепей управления;
  • • определение положения регулирующего органа.

Указатель положения дистанционный ДУП-М


Предназначен для дистанционного указания положения выходного вала электрического исполнительного механизма, имеющего реостатный или индуктивный датчик.

Блок указателей В-12

Предназначен для визуального контроля токового сигнала 0-5 мА и сигнала         рассогласования на входе регулирующих блоков.

Функциональные устройства

Функциональные устройства предназначены для применения в системах автоматического управления технологическими процессами. Приборы предназначены для щитового утопленного монтажа и устанавливаются на щите управления.

Устройства регулирующие

Устройство предназначено для формирования динамических свойств пропорциональных, пропорционально-интегральных, а с внешним дифференциатором - - пропорционально-интегрально-дифференциальных законов регулирования автоматических регуляторов, содержащих электрические исполнительные механизмы постоянной скорости.
