Диффузор сопловый KVR

Описание продукции

Диффузоры сопловые KVR предназначены для применения в системах вентиляции и кондиционирования помещений общественного и производственного назначения больших объемов и/или с высокими потолками (концертные, спортивные, выставочные залы, стадионы, торговые комплексы, производственные цеха, вокзалы, ангары и т.п.), где необходимо обеспечить раздачу значительных объемов воздуха с высокой дальнобойностью. Дальнобойность диффузоров до 30 м.

Корпус соплового диффузора имеет две степени свободы (может вращаться в двух плоскостях), что позволяет направлять струю воздуха в нужную сторону. Максимальный угол поворота относительно центральной оси во всех направлениях 30°.

Сопловые воздухораспределители предназначены для монтажа на плоскую поверхность; крепление осуществляется при помощи самонарезающих винтов. Диффузоры изготавливаются из алюминия и имеют защитное порошковое покрытие белого цвета (RAL 9016).

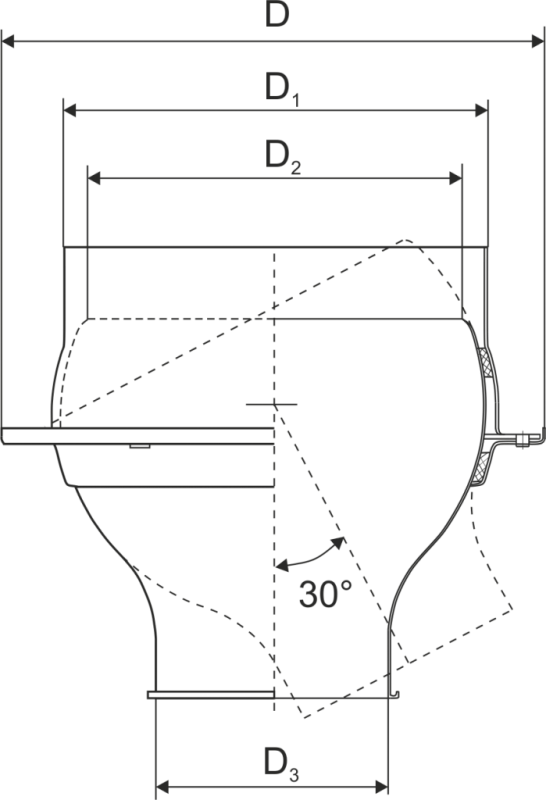

Габаритные и присоединительные размеры

Тип диффузора

D

D1

D2

D3

 KVR 80 (41)  120 80 75 41

KVR 200 (160)

250

200

160

100

KVR 250 (200)

300

250

215

125

KVR 315 (250)

360

315

255

162

KVR 400 (315)

450

400

345

200

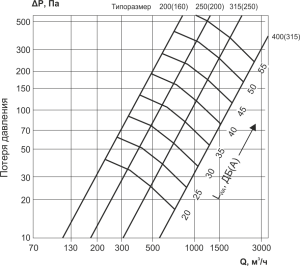

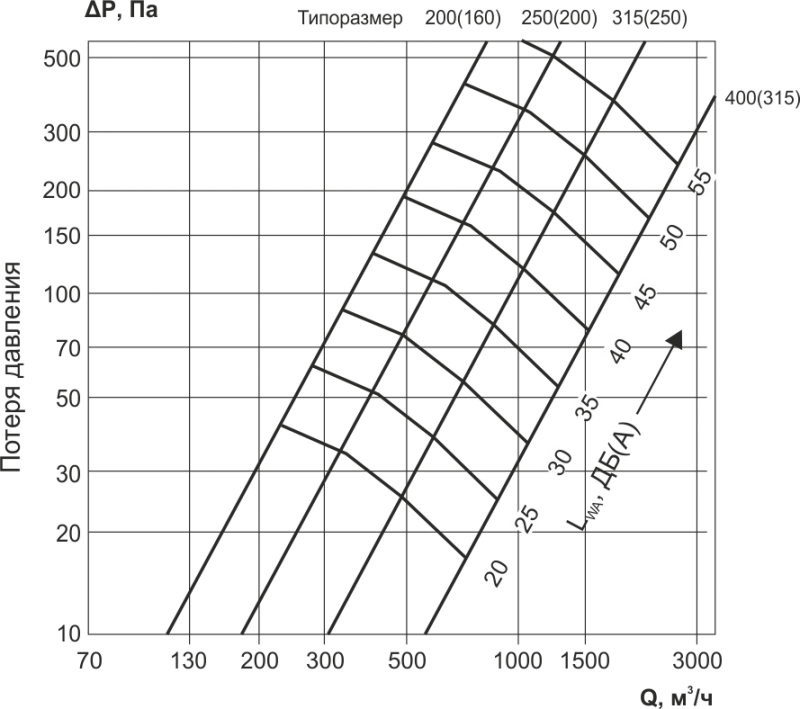

График звуковой мощности и потери давления

Пример обозначения (маркировка)
