Фильтры для круглых каналов типа ФВК

Описание продукции

  • корпус и крышка фильтров изготовлены из оцинкованной стали,
  • швы кассеты термически спаяны,
  • предусмотрена замена фильтрующих элементов.

Фильтры могут быть установлены на горизонтальных и вертикальных участках воздуховодов. Крышка крепится к корпусу простыми защелками. Корпус фильтра снабжен круглыми патрубками для подсоединения воздуховодов или компонентов вентиляционной системы. Фильтрующий материал выполнен в виде сменной кассеты с мешочными фильтрами из синтетического волокна и имеет класс очистки EU3, EU4, EU5, EU7, EU9.

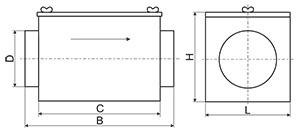

Габаритные и присоединительные размеры (мм)

 Тип фильтра

D

L

Н

С

B

Масса кассеты, кг Масса корпуса, кг

ФВК-100

100

200

204

450

520

0,46 2,14

ФВК-125

125

200

204

450

520 0,46 2,15

ФВК-160

160

200

204

450

520 0,46 2,4

ФВК-200

200

244

247

450

520

0,59 2,86

ФВК-250

250

294

297

500

570

0,75 3,59

ФВК-315

315

343

346

550

620

0,85 4,46

ФВК-355

355

399

402

600

670

1,02 5,0

ФВК-400

400

448

451

650

720

1,18 7,22

ФВК-450

450

490

501

700

770

1,48 7,9
ФВК-500

500

540

551

750

820

1,88 8,5

Технические характеристики фильтров типа ФВК (класс очистки EU3)



ТипУдельная воздушная нагрузка, м3/ч·м2Аэродинамическое сопротивление, Па
начальноеконечное
ФВК-100, 125, 160 10000 - 11400 30 - 40 250
ФВК-200
ФВК-250 40-55
ФВК-315
ФВК-400
