Фильтры для прямоугольных каналов типа ФВП
Описание продукции
- корпус и крышка фильтров изготовлены из оцинкованной стали,
- швы кассеты термически спаяны,
- предусмотрена замена фильтрующих элементов.
Фильтры могут быть установлены на горизонтальных и вертикальных участках воздуховодов. Крышка крепится к корпусу простыми защелками и петлями. Корпус фильтра снабжен шинорейкой для присоединения воздуховодов или компонентов вентиляционной системы. Фильтрующий материал выполнен в виде сменной кассеты с мешочными фильтрами из синтетического волокна и имеет класс очистки EU3, EU4, EU5, EU7, EU9.

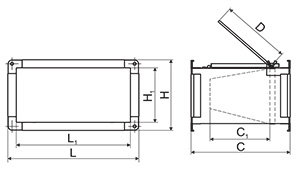

Габаритные и присоединительные размеры (мм)
| Тип фильтра |
L |
H |
С |
D |
L1 |
H1 |
Масса кассеты, кг | Масса корпуса, кг |
|
ФВП 30-15 |
300 |
150 |
400 |
290 |
340 |
190 |
0,62 | 3,1 |
|
ФВП 40-20 |
400 |
200 |
500 |
390 |
440 |
240 |
0,71 | 3,93 |
|
ФВП 50-20 |
500 |
200 |
530 |
390 |
540 |
240 |
0,8 | 4,25 |
|
ФВП 50-25 |
500 |
250 |
530 |
430 |
540 |
290 |
0,93 | 4,83 |
|
ФВП 50-30 |
500 |
300 |
560 |
460 |
540 |
340 |
1,06 | 5,05 |
|
ФВП 60-30 |
600 |
300 |
640 |
460 |
640 |
340 |
1,15 | 7,93 |
|
ФВП 60-35 |
600 |
350 |
720 |
460 |
640 |
390 |
1,28 | 9,42 |
|
ФВП 70-40 |
700 |
400 |
790 |
460 |
740 |
440 |
1,56 | 14,81 |
|
ФВП 80-50 |
800 |
500 |
790 |
460 |
840 |
540 |
1,93 | 17,59 |
|
ФВП 90-50 |
900 |
500 |
790 |
460 |
940 |
540 |
2,1 | 19,05 |
|
ФВП 100-50 |
1000 |
500 |
790 |
460 |
1040 |
540 |
2,4 | 20,5 |
| Тип фильтра | L1 | H1 | С1 | Удельная воздушная нагрузка, м3/ч·м2 | Аэродинамическое сопротивление, Па | |
|---|---|---|---|---|---|---|
| начальное | конечное | |||||
| ФВП-30-15 | 300 | 150 | 270 | 10000-11400 | 30-40 | 250 |
| ФВП-40-20 | 400 | 200 | 370 | |||
| ФВП-50-25 | 500 | 250 | 400 | |||
| ФВП-50-30 | 500 | 300 | 430 | |||
| ФВП-60-30 | 600 | 300 | 510 | |||
| ФВП-60-35 | 600 | 350 | 585 | |||
| ФВП-70-40 | 700 | 400 | 655 | |||
| ФВП-80-50 | 800 | 500 | 760 | |||
| ФВП-90-50 | 900 | 500 | 760 | |||
| ФВП-100-50 | 1000 | 500 | 760 | |||
