Фильтры для прямоугольных каналов типа ФЯГ
Описание продукции
- развернутая фильтрующая поверхность,
- высокая производительность,
- высокая пылеемкость,
- продолжительный срок службы,
- предусмотрена замена фильтрующих элементов.
Фильтры ФЯГ состоят из рамки, изготовленной из оцинкованной стали, внутри которой уложен фильтрующий материал в виде гофр, опирающийся со стороны входа воздуха на сетку гофрированной формы. Фильтрующий материал состоит из синтетического волокна и имеет класс очистки EU3, EU4, EU5, EU7.
Корпус для ФЯГ изготавливается из оцинкованной стали. Крышка крепится к корпусу простыми защелками и петлями, что позволяет удобно и быстро менять кассету фильтра. Корпус снабжен шинорейкой для присоединения воздуховодов или компонентов вентиляционной системы.
Уменьшенные размеры корпуса фильтра позволяют экономить место в системе вентиляции.

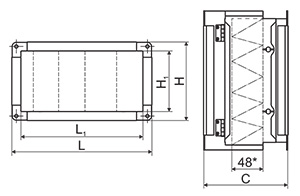

Габаритные и присоединительные размеры (мм)
| Тип фильтра |
L |
H |
С |
L1 |
H1 |
Масса кассеты, кг | Масса корпуса, кг |
|
ФЯГ 30-15 |
340 |
190 |
205 |
300 |
150 |
0,65 | 2,1 |
|
ФЯГ 40-20 |
440 |
240 |
400 |
200 |
0,72 | 2,54 | |
|
ФЯГ 50-25 |
540 |
290 |
500 |
250 |
1,03 | 3,05 | |
|
ФЯГ 50-30 |
540 |
340 |
500 |
300 |
1,15 | 3,22 | |
|
ФЯГ 60-30 |
640 |
340 |
600 |
300 |
1,3 | 3,9 | |
|
ФЯГ 60-35 |
640 |
390 |
600 |
350 |
1,44 | 4,3 | |
|
ФЯГ 70-40 |
740 |
440 |
700 |
400 |
1,76 | 5,33 | |
|
ФЯГ 80-50 |
840 |
540 |
800 |
500 |
2,44 | 6,5 | |
|
ФЯГ 90-50 |
940 |
540 |
900 |
500 |
2,6 | 6,8 | |
|
ФЯГ 100-50 |
1040 |
540 |
1000 |
500 |
2,8 | 7,1 |
* Фильтры ФЯГ стандартно комплектуются кассетами глубиной 48мм. По отдельной заявке возможно изготовление кассет глубиной 100мм с макимальным размером 640х340 мм. По отдельной заявке изготавливаются фильтры нестандартных размеров.
** По отдельной заявке изготавливаются фильтры нестандартных размеров.
Возможно изготовление корпуса под жироуловитель (см. в разделе "Фильтры жироулавливающие кассетные").
Технические характеристики
| Класс очистки | Удельная воздушная нагрузка,мЗ/ч·м2 | Аэродинамическое сопротивление, Па | Эффективность средняя, % | ||
|---|---|---|---|---|---|
| начальное при глубине, мм | рекомендуемое конечное | ||||
| 48 | 100 | ||||
| EU3 | 7000-10000 | 40-70 | 30-55 | 200 | 55 |
| EU4 | 7000-10000 | 50-80 | 40-60 | 250 | 65 |
