Фильтры ячейковые плоские типа ФЯР

Описание продукции

Фильтры грубой очистки с эффективностью 80%.

Ячейковые фильтры состоят из ячейки и установочной рамы. В корпусе ячейки уложен фильтрующий слой -металлические сетки. Ячейка фильтра закрепляется в установочной раме с помощью четырех защелок, расположенных на корпусе ячейки. Фильтры могут монтироваться в плоских или угловых панелях или другом оборудовании.

Перед монтажом ячейка фильтра извлекается из установочной рамы. Установочная рама через резиновые прокладки закрепляется в панелях или других конструкциях с помощью болтов (винтов), устанавливаемых в 12-ти отверстиях рамы. После установки рамы ячейка фильтра помещается в нее и закрепляется защелками.

Конструктивные особенности фильтров

Тип фильтра

Класс очистки

Площадь живого сечения, м2

Пропускная способность, м3/ч не более

Воздушная нагрузка, м3/ч·м2

Пылеемкость фильтра, г/м2

Габаритные размеры, мм

Масса, кг

ширина

высота

глубина

ФЯР

EU3

0,215

1540

7000

2300

514

514

32

6,6

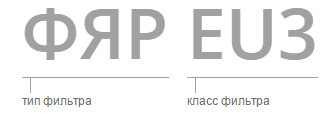

Пример обозначения (маркировка)
