Изолятор шинный «лесенка» 700А 15 кВ
Описание продукции
Изоляторы шинные опорные «Лесенка» применяются для крепления, фиксации и изоляции токопроводящих шин внутри электрических щитов и другого оборудования. Крепление изолятора осуществляется с помощью болта и шайбы, входящих в комплект поставки, к монтажной пластине или корпусу - с одной стороны, и токоведущей шине - с другой
Технические характеристики
| Плотность материала, г/см | 1,75 - 1,95 |
| Впитывание влаги, мг | менее 20 |
| Усадка, % | менее 15 |
| Изменение формы | при давлении 1,8 мПа и температура не ниже 250 °С |
| Ударная вязкость, кДж/м2 | более 25 |
| Прочность на изгиб, мПа | более 123 |
| Электрическое сопротивление, Ом | 1 х 1012 |
| Уровень горючести | абсолютно негорючий |
| Диэлектрические потери | менее 0,015 |

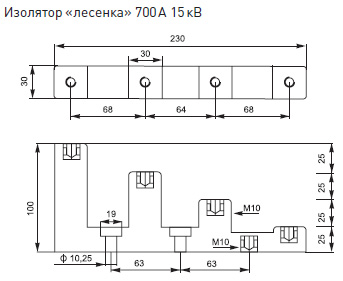

Габаритные и установочные размеры
Типовая комплектация
- Изолятор шинный «лесенка».
- Болты.
- Трафарет для сверления отверстий.
Номенклатура
| Изображение | Наименование | Максим. рабочий ток, А | Напряжение пробоя, кВ | Масса нетто, кг | Артикул |
|---|---|---|---|---|---|
 |
Изолятор шинный «лесенка» 300А 6 кВ | до 300А | 6 | 0,175 | plc-sl-300 |
 |
Изолятор шинный «лесенка» 450А 9 кВ | до 450А | 9 | 0,5 | plc-sl-450 |
 |
Изолятор шинный «лесенка» 600А 12 кВ | до 600А | 12 | 0,65 | plc-sl-600 |
 |
Изолятор шинный «лесенка» 700А 15 кВ | до 700А | 15 | 0,55 | plc-sl-700 |
 |
Изолятор шинный «лесенка» 900А 18 кВ | до 900А | 18 | 0,55 | plc-sl-900 |
