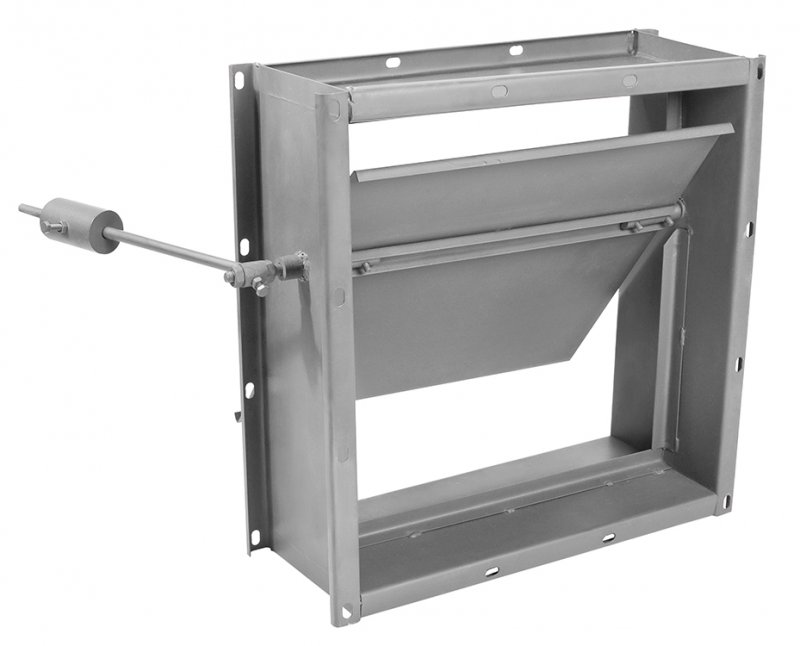

КЛАПАНЫ ОБРАТНЫЕ ОБЩЕГО НАЗНАЧЕНИЯ ПРЯМОУГОЛЬНОГО СЕЧЕНИЯ
Описание продукции
Клапаны обратные общего назначения предназначены для предотвращения перетекания воздуха при отключенном вентиляторе. Клапан может быть установлен как в горизонтальном, так и в вертикальном воздуховоде. При установке клапана в вертикальном воздуховоде поток воздуха должен быть направлен снизу вверх. Рекомендуемая скорость движения воздуха перед клапаном — не менее 6 м/с.

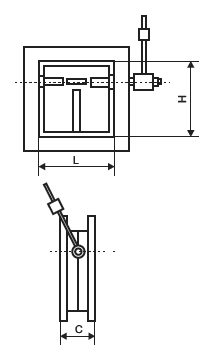

Габаритные и присоединительные размеры (мм) клапанов типа КОп
|
Модель |
L х H |
C |
Масса, кг | |
|---|---|---|---|---|
|
исполнение 1 |
исполнение 2 | |||
|
КОп-15-15 |
150х150 |
50 |
150 |
2,5 |
|
160 |
3,17 |
|||
|
КОп-20-20 |
200х200 |
|||
|
КОп-25-25 |
250х250 |
3,88 |
||
|
КОп-40-40 |
400х400 |
170 |
7,50 |
|
|
КОп-50-50 |
500х500 |
8,59 |
||
|
КОп-80-80 |
800х800 |
64 |
200 |
16,05 |
|
КОп-100-100 |
1000х1000 |
72 |
||
|
23,5 |
||||
По отдельной заявке изготавливаются клапаны нестандартных размеров.
Потери давления в клапане
|
Модель |
Характеристики | ||
|---|---|---|---|
|
Потери давления при полностью открытом клапане ∆P, Па |
Коэффициент местного сопротивления ε | ||
|
При V≤13 м/с на горизонтальных участках |
При V≤6 м/с на вертикальных участках |
При V≥6 м/с на вертикальных участках | |
|
КОп-15-15 |
6 |
0 |
0 |
|
КОп-20-20 |
8 |
0,02 |
|
|
КОп-25-25 |
9 |
0,04 |
|
|
КОп-40-40 |
11 |
0,18 |
|
|
КОп-50-50 |
15 |
0,37 |
|
|
КОп-80-80 |
20 |
1,56 |
0,08 |
|
КОп-100-100 |
31 |
3,14 |
0,17 |
Пример обозначения:
Клапан обратный КОп-1 80-80
где: КОп – тип клапана обратного прямоугольного сечения;
1 – глубина клапана исполнение 1 (короткая серия) (2 – глубина исполнение 2);
80-80 – типоразмер (по прямоугольному присоединительному сечению) (LxH), cм.
