КЛАПАНЫ ОБРАТНЫЕ ТИПА КОВ
Описание продукции

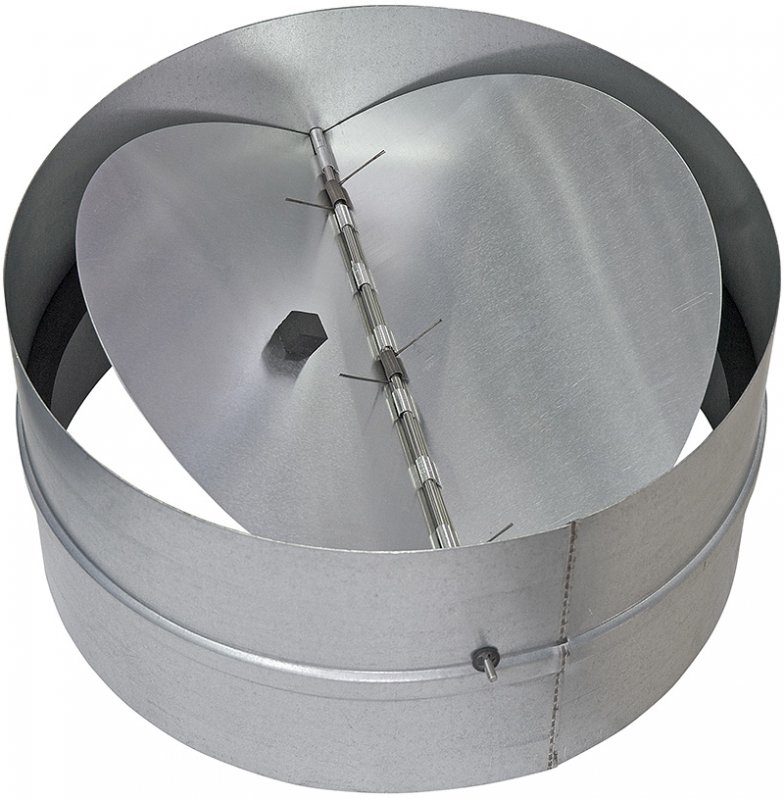

Обратный клапан КОв с подпружинными лопастями обеспечивает автоматическое перекрывание круглых воздуховодов при выключении вентилятора. Обратный клапан может быть установлен в любом положении. Корпус и лопасти обратного клапана выполнены из оцинкованного стального листа толщиной 0,7 мм. На одной из лопастей есть вибродемпфирующий уплотнитель для предотвращения шума при открытии клапана.
Рекомендуемая скорость движения воздуха перед клапаном — не менее 3 м/с.
Габаритные и присоединительные размеры (мм)
Модель | D | Сопротивление, Па |
КОв-100 | 100 | 85 |
КОв-125 | 125 | 40 |
КОв-160 | 160 | 55 |
КОв-200 | 200 | 44 |
КОв-250 | 250 | 37 |
КОв-315 | 315 | 24 |

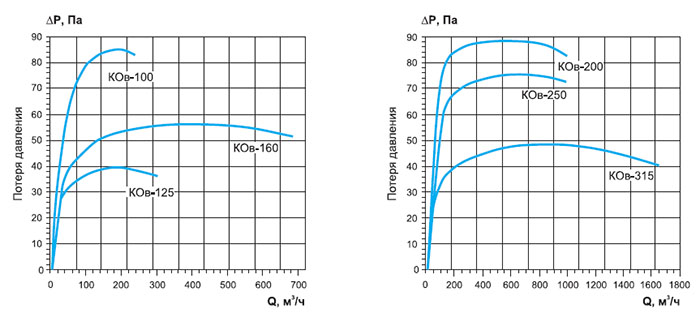

Аэродинамические характеристики обратных клапанов
Пример обозначения
Клапан обратный КОв-100
где: КОв– тип клапана обратного круглого сечения;
100 - типоразмер (по диаметру присоединения), мм.
