Разрядник РВН-1 У1

Номинальное напряжение: 1 кВ
Класс напряжения сети: 0,66 кВ
Ток утечки: не более 6 мкА
Масса: 1,8 кг

тсрукция

Разрядники РВН-1 У1 вентильные предназначены для защиты от атмосферных перенапряжений изоляции электрооборудования переменного тока частотой 50 и 60 Гц. Разрядники РВН-1 У1 изготавливаются для сетей с любой системой заземления нейтрали. Разрядники РВН-1 У1соответствуют ТУ 16-92 и ИВЕЖ. 674321.011 ТУ.

Структура условного обозначения разрядника РВН-1 У1:
Р - разрядник
В - вентильный
Н - низковольтный
1  - класс напряжения в кВ
У - климатическое исполнение
1 - категория размещения

Разрядники РВН-1 У1 предназначены для эксплуатации в районах с умеренным и тропическим климатом при температуре окружающего воздуха: от -45 до +40° С. Высота установки над уровнем моря не более 1000 м. Относительная влажность воздуха: при температуре +25° С до 100%.

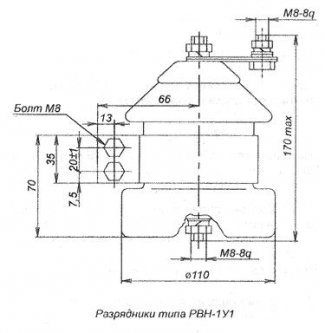

Конструктивно разрядник РВН-1 У1 на напряжение 1 кВ состоит из единичного искрового промежутка и рабочего нелинейного резистора. Рабочий резистор разрядников РВН-1 У1 изготовлен из спецмассы "Вилит" и обладает нелинейной вольт-амперной характеристикой. Искровой промежуток образован двумя фасонными латунными электродами, разделенными изолирующей прокладкой. Разрядник РВН-1 У1 на напряжение 1 кВ отличается тем, что он заключен в герметично закрытую фарфоровую покрышку.
