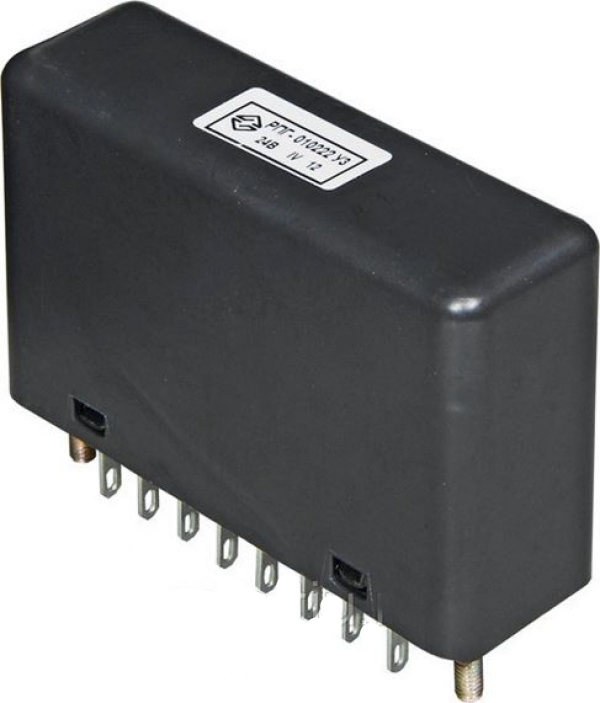

Реле герконовые серии РПГ-01

Описание продукции

Реле промежуточные герконовые серии РПГ-01 предназначены для работы в схемах автоматики и управления напряжением 12 и 24В постоянного тока, выпрямленного трехфазного тока с частотой пульсации не менее 300 Гц без фильтра, а также выпрямленного тока с фильтром с пульсацией не более 6%.

Реле пригодны для работы в системах управления на базе микропроцессорной техники и являются комплектующими изделиями. Реле изготовляются для обеспечения эксплуатации, ремонта, достройкии пополнения ЗИП.

Обозначение   РПГ-Х1-ХХ-Х-Х-ХХ:

  • РПГ - реле промежуточные на герконах;
  • Х - вид крепления и присоединения внешних проводов (0 - винтами, заднее, пайкой);
  • 1 - тип геркона (КЭМ-1, ОДО. 360.037 ТУ);
  • ХХ - количество контактов реле (01; 02; 04; 06; 10);
  • Х - количество обмоток в катушке (1; 2);
  • Х - количество реле в одном кожухе (1; 2);
  • ХХ - климатическое исполнение и категория размещения (У3; О4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.



Условия эксплуатации

  • Высота над уровнем моря не более 4300 м.
  • Верхнее предельное значение температуры окружающего воздуха 60С; при высотах свыше 1000м верхнее значение температуры уменьшается на 0,6С на каждые 100 м.
  • Рабочее положение в пространстве любое.
  • Атмосфера типа II по ГОСТ 15150-69.
  • Группа механического исполнения М7 по ГОСТ17516.1-90, допускается эксплуатация реле для групп М1, М2, М3,М4,М6,М8 по ГОСТ 17516.1-90.
  • Степень защиты реле IР30, выводов IР00 по ГОСТ 14255-69.
  • Требования техники безопасности соответствуют ГОСТ 12.2.007.6-93.
  • По способу защиты человека от поражения электрическим током реле относятся к классу 0 по ГОСТ 12.2.007.0-75.
  • Требования пожарной безопасности по ГОСТ 12.1.004-91.
  • Реле изготовляются для внутригосударственных и экспортных поставок и соответствуют ТУ 16-647.064-87.

Типы и основные параметры реле соответствуют данным

тип реле номинальное напряжение, в число катушек в реле число тип контактов в катушке размыкающих потребляемая мощность, вт, не более, при uном масса, кг, не более
замыкающих размыкающих замыкания при срабатывании размыкания при возврате 12 в 24в
рпг-010111 12; 24 1 1 – 4 2 0,1 0,12 0,16
рпг-010212 2 2 3 0,6 0,9 0,14
рпг-010411 1 4 4 0,7 1,3 0,15
рпг-010411 6 5 1 1,4 0,18
рпг-011011 10 6 1,2 1,6 0,26
рпг-011011 2 – 2** 4,5 0,7 1,1 0,23
рпг-010421 1 4** 6 1,2 1,3 0,22

.

номинальный ток контактов реле, а 2
номинальные рабочие токи контактов, а 1*10-6-2
отклонение напряжения питания управляющей катушки uном 0,85-1,1
номинальное напряжение контактов реле, в 300
номинальные рабочие напряжения контактов, в 0,05-300
механическая износостойкость контактовреле, млн. циклов во, не менее 100
режим работы по гост 12434-93
максимальная частота включений в час в повторно-кратковременном режиме 90 000
изоляция реле, не бывших в эксплуатации,в холодном состоянии при нормальныхклиматических условиях выдерживаетбез пробоя и перекрытия по поверхностииспытательное переменное напряжение, в 1500

Параметры электрических цепей, коммутируемых контактами, и коммутационная износостойкость контактов реле взависимости от категории применения для режимов нормальных коммутаций.

Гарантийный срок -2 года со дня ввода реле в эксплуатацию.

Гарантийный срок хранения -3 года с момента изготовления.

Гарантийные обязательства на реле снимаются по прошествии 5 лет с момента изготовления.

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

Реле представляет собой устройство, основными элементами которого являются катушка, герконы и внешний магнитопровод, состоящий из скоб и экрана, служащий одновременно защитой от влияния внешних магнитных полей. Для ограничения перемещения герконов в направлении их осей применены резиновые трубки и пластмассовые колодки, вставленные в каркас катушки. Последняя своими выступами вставляется в отверстие скоб, которые крепятся коснованиюреле. Реле закрыто кожухом.

Конструктивно все исполнения реле отличаются количеством контактов, количеством реле в одномкожухе,количеством обмотокв реле.

При подаче напряжения на обмотку катушки происходит замыкание контактов (герконов). При снятии напряжения с обмотки реле герконы возвращаются в исходное положение.

Габаритные и установочные размеры реле РПГ-01

тип реле размеры, мм
а l
рпг-011011; рпг-010611 30 26+0,21
рпг-011011; рпг-010611 16,8+0,18
рпг-010421 16,8+0,18
рпг-010212 16,8+0,18
рпг-010222; рпг-010111 26+0,21

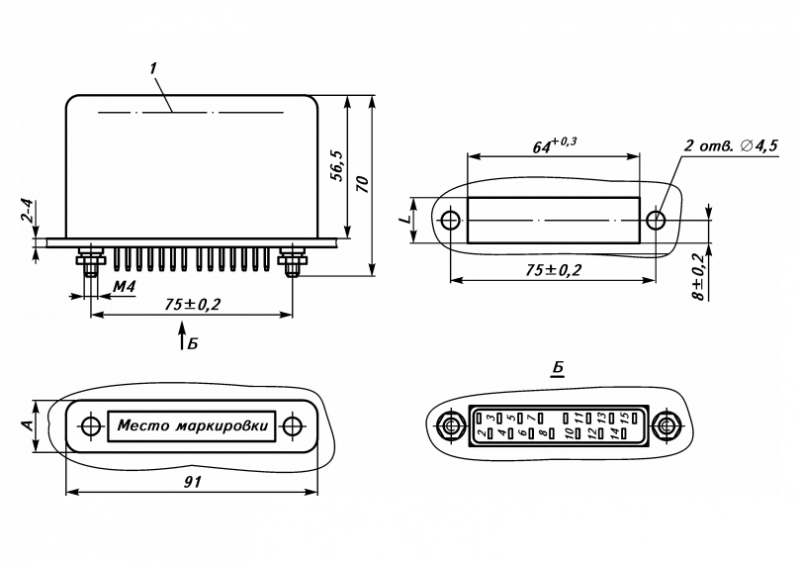

Габаритные и установочные размеры реле РПГ-01:

1 -продольная ось герконаРазмеры без предельных отклонений максимальные





Электрические принципиальные схемы реле типов:

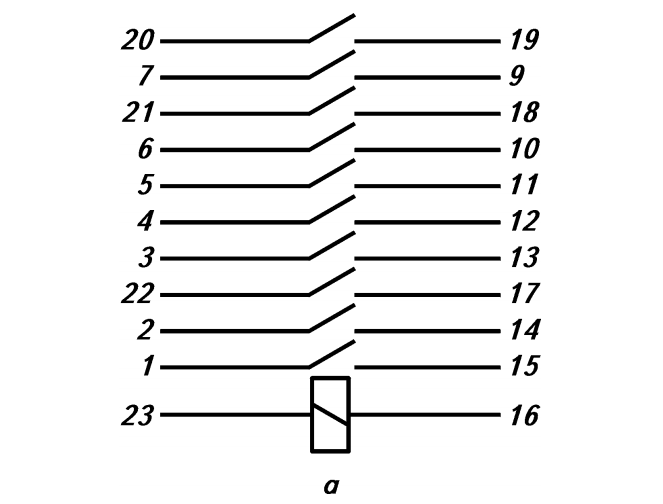

а -  РПГ-011011;

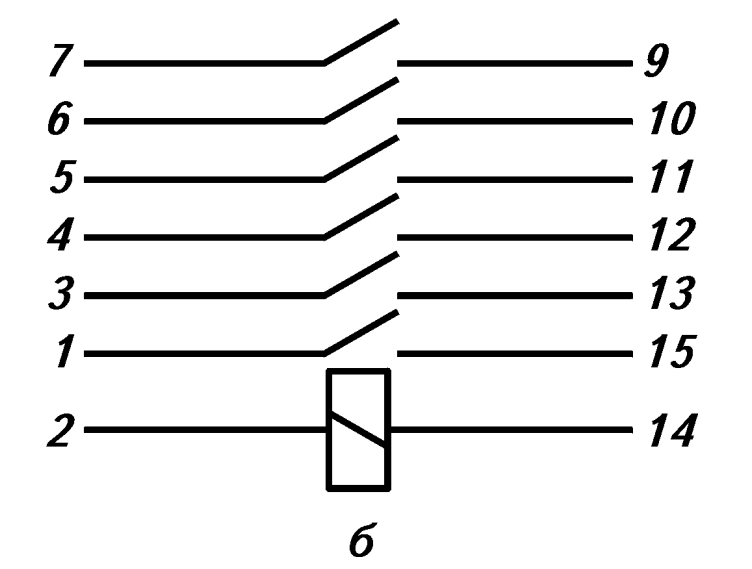

б -  РПГ-010611;

в -  РПГ-010411;

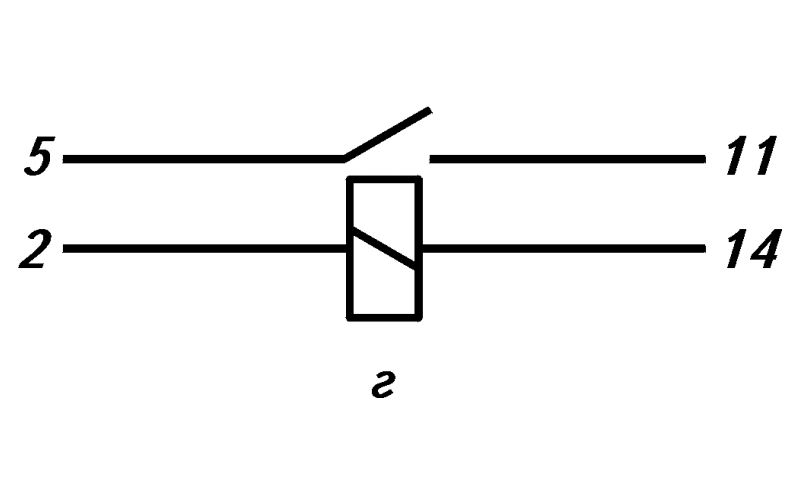

г -  РПГ-010111;

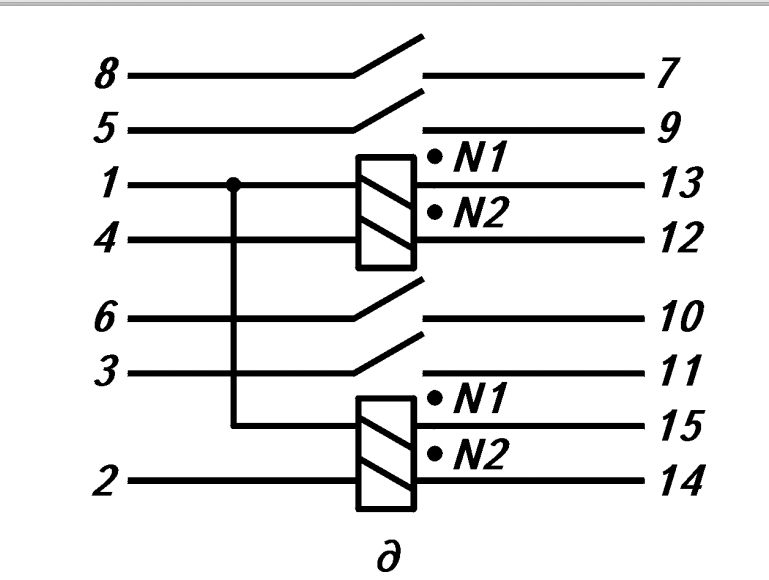

д -  РПГ-010222;

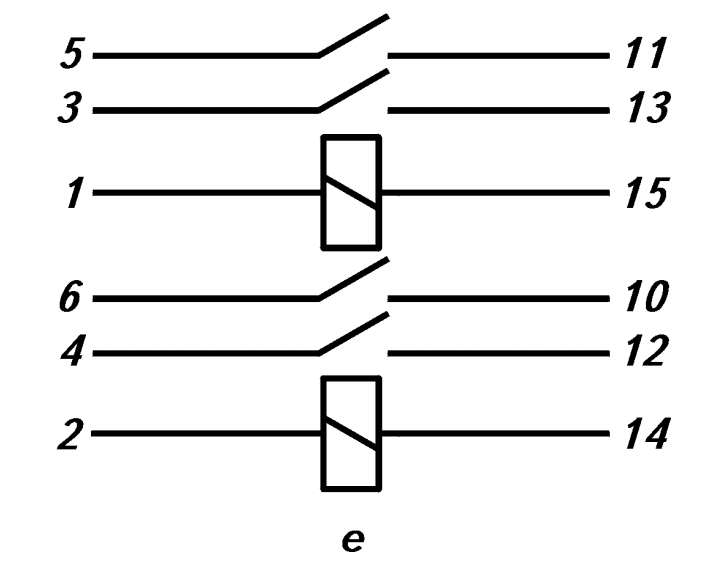

е -  РПГ-010212;

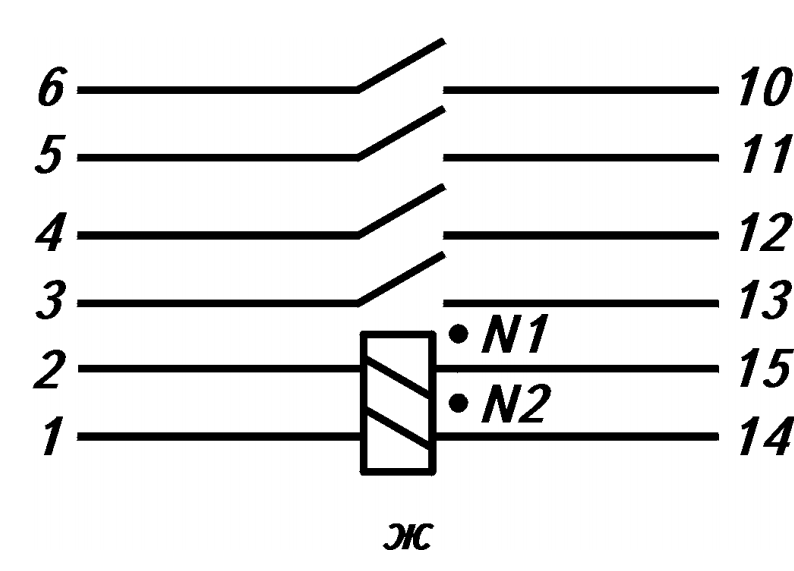

ж -  РПГ-010421
