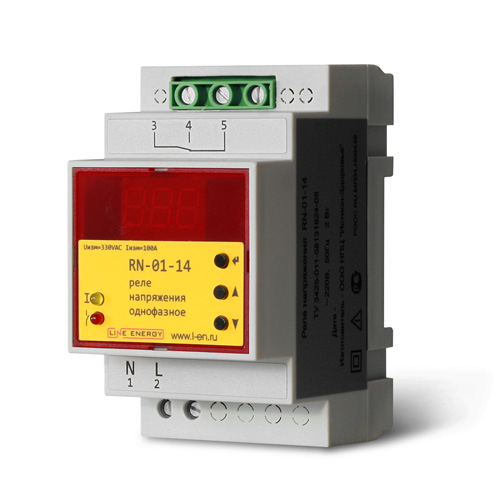

Реле напряжения и тока RN-01-14

Контролирует и отображает на индикаторе не только напряжение, но и ток в однофазной сети. Имеет одну группу контактов 30А.

Технические характеристики:

Реле напряжения предназначено для защиты чувствительных к перепадам напряжения и тока приборов и оборудования, питаемых от однофазной сети, а также визуального контроля напряжения и тока. Устройство позволяет подключать нагрузку до 30А без внешнего пускателя. Имеет одну группу контактов 30А. Прибор представляет собой реле напряжения и тока, может контролировать ток до 100А и отключать нагрузку при аварийном превышении допустимого тока.

Если напряжение находится в пределах допустимых значений (устанавливаются верхнее и нижнее значения в пределах от 100В до 330В), потребляемый ток в пределах допустимого (устанавливаются верхнее и нижнее значения в пределах от 0,1А до 100А), то контакты силового реле замкнуты, и на нагрузку подается напряжение. В случае отклонения одного из вышеперечисленных параметров выше или ниже установленных значений в течение времени t1 (устанавливается в пределах 0,1-99,9с) контакты исполнительного реле размыкаются; при этом подается напряжение на сигнализирующее устройство (фонарь, звонок и т.п.). При восстановлении значений параметров напряжения в пределы установленных, через время t2 (устанавливается в пределах 0,1-99,9с) происходит повторное включение нагрузки. На индикаторе устройства отображается причина отключения и значение аварийного параметра. Повторное включение нагрузки происходит исключительно в случае предшествующего отключения по параметру напряжение, при отключении нагрузки из-за выходов за параметры токовой защиты повторно прибор запускается только после выключения питания и устранения причины превышения установленного значения тока.

Имеется возможность установить время блокировки аварийного отключения (для предотвращения срабатывания реле при временных повышенных нагрузках при включении, например при разгоне двигателя, разогреве ТЭНов и т.д.)

Отключение по минимальной нагрузке предназначено для предотвращения холостого пробега нагрузки (например - насоса).

Реле устанавливается на DIN-рейку 35 мм, имеет понятную цифровую и световую индикацию, значения параметров легко устанавливаются при помощи кнопок на корпусе устройства. Реле напряжения с защитой по току RN-01-14 имеет ряд преимуществ:

1. Широкие возможности установки параметров. Большинство приборов конкурентов имеет лишь регулировку верхнего и нижнего пределов напряжения, допустимого тока и, возможно, времени повторного включения. Реле RN-01-14 имеет более широкий диапазон регулировок по вышеперечисленным параметрам и, кроме того, имеет возможность регулировки гистерезиса напряжения и времени срабатывания, а также не только верхней, но и нижней границ допустимого тока, за счет чего, например, возможно автоматическое отключение нагрузки при холостом ходе двигателя или насоса.

2. Точность регулировки. Большинство приборов аналоговые и имеют механическую регулировку, с точностью порядка +10%. RN-01-14 является цифровым прибором, с точностью регулировки в 2В, что составляет около 1%.

3. Высокая информативность. Наше реле, в отличие от конкурентов, имеет цифровую индикацию значения аварийного параметра, а также возможность, при аварийном отключении, подачи напряжения на внешнее сигнальное устройство.
