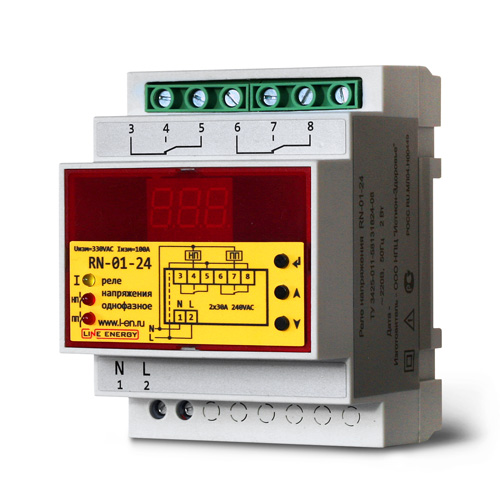

Реле напряжения и тока RN-01-24

В отличие от RN-01-14, позволяет подключать нагрузку до 30А на каждую из двух групп контактов без внешнего пускателя, и отключать, в случае перегрузки, сначала неприоритетную, а потом приоритетную цепь.

Технические характеристики:

Реле предназначено для защиты чувствительных к перепадам напряжения и тока приборов и оборудования, питаемых от однофазной сети, а также визуального контроля напряжения и тока. Устройство позволяет подключать нагрузку до 30А без внешнего пускателя. Имеет две группы контактов по 30А, с защитой приоритетной цепи.

Если напряжение находится в пределах допустимых значений (устанавливаются верхнее и нижнее значения в пределах от 100В до 330В), потребляемый ток в пределах допустимого (устанавливаются верхнее и нижнее значения в пределах от 0,1А до 100А), то контакты силового реле замкнуты, и на обе группы контактов силового реле подается напряжение. В случае отклонения параметров напряжения выше или ниже установленных значений в течение времени t1 (устанавливается в пределах 0,1-99,9с)  контакты силового реле размыкаются; при этом подается напряжение на сигнализирующее устройство (фонарь, звонок и т.п.). При восстановлении значения напряжения в пределы  установленных, через  время t2 (устанавливается значение 0,1-99,9с) происходит повторное включение устройства. Если причина отключения – превышение допустимого тока в течение времени t1, то отключается неприоритетная цепь; при восстановлении значений параметров тока в пределы установленных, в течение времени t2 происходит повторное включение нагрузки неприоритетной цепи; если, после отключения неприоритетной цепи в течение времени t1, значение тока не вернулось в пределы допустимого, то отключается и приоритетная сеть; в этом случае требуется включение устройства в ручном режиме, после устранения неполадки. На индикаторе устройства отображается причина отключения и значение аварийного параметра.

Имеется возможность выставить время блокировки аварийного отключения при включении нагрузки (0-99,9сек). Оно предназначено для предотвращения срабатывания реле при временных повышенных нагрузках при включении, например при разгоне двигателя, разогреве ТЭНов и т.д.

Реле устанавливается на DIN-рейку 35 мм, имеет понятную цифровую и световую индикацию, значения параметров легко устанавливаются при помощи кнопок на корпусе устройства.Реле напряжения RN-01-24 имеет ряд преимуществ перед аналогичными приборами других производителей:

1. Широкие возможности установки параметров. Большинство приборов конкурентов имеет лишь регулировку верхнего и нижнего пределов напряжения, допустимого тока и, возможно, времени повторного включения. Реле RN-01-24 имеет более широкий диапазон регулировок по вышеперечисленным параметрам и, кроме того, имеет возможность регулировки гистерезиса напряжения и времени срабатывания, а также не только верхней, но и нижней границ допустимого тока.
2. Точность регулировки. Большинство приборов аналоговые и имеют механическую регулировку, с точностью порядка +10%. RN-01-24 является цифровым прибором, с точностью регулировки в 2В, что составляет около 1%.
3. Высокая информативность. Наше реле, в отличие от конкурентов, имеет цифровую индикацию значения аварийного параметра, а также возможность, при аварийном отключении, подачи напряжения на внешнее сигнальное устройство.
