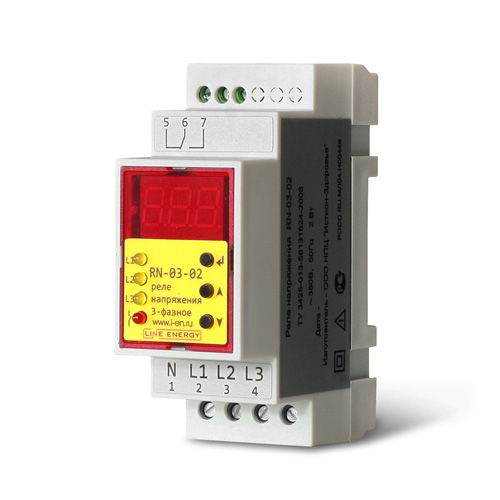

Реле напряжения RN-03-02
Описание продукции
Реле предназначено для защиты чувствительных к перепадам напряжения приборов и оборудования, питаемых от трехфазной сети, а также визуального контроля напряжения. Устройство имеет исполнительное реле на 10А для подключения трехфазного контактора.
Технические характеристики:
| Напряжение питания | 380В, 50Гц |
| Максимальный ток, коммутируемый контактами реле | 16А 240VAC |
| Диапазон установки минимального напряжения ULo | 165-220B |
| Диапазон установки максимального напряжения UHi | 230-280B |
| Гистерезис напряжения H (регулируется) | 1-20B |
| Асимметрия напряжения dU (регулируется) | 1-100В |
| Погрешность измерения напряжения | ±2В |
| Дискретность показания напряжения | 1В |
| Время реакции на аварию t1 (регулируется) | 0,1-99,9 сек |
| Время повторного включения t2 (регулируется) | 0,1-99,9 сек |
| Максимально коммутируемое напряжение | 250В |
| Коммутационная износостойкость | >105 циклов |
| Диапазон рабочих температур | -25 … +35°С |
| Относительная влажность воздуха | Hе более 80% при 25°С |
| Режим работы | Kруглосуточный |
| Потребляемая мощность | 1Вт |
| Подключение | Bинтовые зажимы 2.5мм2 |
| Степень защиты: | |
| реле | IP40 |
| клеммной колодки | IP20 |
| Габаритные размеры | 35х65х90 мм 2 модуля |
| Монтаж | Hа DIN-рейке 35мм |
Реле напряжения трехфазное предназначено для защиты чувствительных к перепадам напряжения приборов и оборудования, питаемых от трехфазной сети, а также визуального контроля напряжения. Устройство имеет исполнительное реле на 10А для подключения трехфазного контактора.
Если напряжение находится в пределах допустимых значений (устанавливаются верхнее и нижнее значения в пределах от 100В до 330В), асимметрия напряжения не превышает установленного значения (задается в пределах 1-100В), то контакты силового реле замкнуты, и на нагрузку подается напряжение. В случае отклонения одного из вышеперечисленных параметров выше или ниже установленных значений, а также «перекоса» фаз, в течение времени t1 (устанавливается в пределах 0,1-99,9с) контакты исполнительного реле размыкаются. В случае «слипания» фаз или обрыва нулевого провода контакты реле размыкаются через 0,1с. При этом подается напряжение на сигнализирующее устройство (фонарь, звонок и т.п.). При восстановлении значений параметров напряжения в пределы установленных, через время t2 (устанавливается в пределах 0,1-99,9с) происходит повторное включение нагрузки. На индикаторе устройства отображается причина отключения и значение аварийного параметра.
Реле устанавливается на DIN-рейку 35 мм, имеет понятную цифровую и световую индикацию, значения параметров легко устанавливаются при помощи кнопок на корпусе устройства.
Реле напряжения RN-03-02 имеет ряд преимуществ перед аналогичными приборами:
- Широкие возможности установки параметров. Большинство приборов конкурентов имеет лишь регулировку верхнего и нижнего пределов напряжения, и, возможно, времени повторного включения. Реле RN-03-02 имеет более широкий диапазон регулировок по вышеперечисленным параметрам и, кроме того, имеет возможность регулировки гистерезиса и допустимой асимметрии напряжения и времени срабатывания.
- Точность регулировки. Большинство приборов аналоговые и имеют механическую регулировку, с точностью порядка +10%. RN-03-02 является цифровым прибором, с точностью регулировки в 2В, что составляет около 1%.
- Высокая информативность. Наше реле, в отличие от конкурентов, имеет цифровую индикацию значения аварийного параметра, а также возможность, при аварийном отключении, подачи напряжения на внешнее сигнальное устройство.
