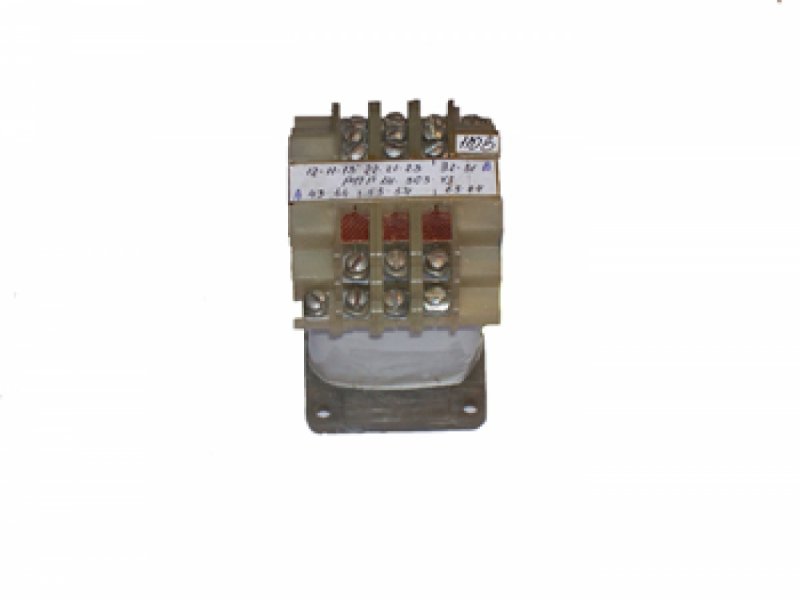

Реле промежуточные герконовые серии РПГ-14
Описание продукции
ОБЩИЕ СВЕДЕНИЯ
Реле промежуточные герконовые серии РПГ14 постоянного тока для переднего присоединения внешних проводов под винт предназначены для работы в схемах автоматики и управления; для подключения к цепям с номинальными напряжениями 12, 15, 24, 48, 60, 110 В постоянного тока, выпрямленного трехфазного тока с частотой пульсации не менее 300Гц без применения фильтра, выпрямленного тока с фильтром, обеспечивающим пульсацию не более 6%. Контакты реле предназначены для коммутации активных и индуктивных электрических цепей мощностью до 440 В*А.
Структура условного обозначения РПГ14-Х0Х-5Х1ХХХХХ:
- РПГ - реле промежуточное герконовое;
- 14 - номер серии;
- Х - число замыкающих контактов (2; 3; 4);
- 0 - число размыкающих контактов;
- Х - число переключающих контактов (2; 3; 4; 6);
- 5 - род тока в цепи включающей катушки, род включающей катушки и вид возврата (постоянный ток с катушкой напряжения, одностабильное);
- Х - способ крепления: 1 -при помощи винтов; 2 -при помощи защелки (на рейке типа Р2 ОСТ 160.684.423-82);
- 1 - вид и способ подсоединения внешних проводов (переднее с винтовыми зажимами);
- Х - напряжение постоянного тока втягивающей катушки (02 -12 В, 03 - 15 В, 04 - 24 В, 09 - 48 В, 11 -60 В, 13 - 110 В);
- ХХ - степень защиты (IР20; IР00);
- ХХ - климатическое исполнение и категория размещения (У3, О4) по ГОСТ 15150-69.
Условия эксплуатации
- Высота над уровнем моря до 4300 м.
- Верхнее предельное значение температуры окружающего воздуха 55С.
- Рабочее положение в пространстве любое.
- Атмосфера типа II.
- Группа механического исполнения М7 по ГОСТ17516.1-90, допускается эксплуатация реле при размещении в местах, предусмотренных для групп М1, М2, М3, М4, М6 и М8 по ГОСТ 17516.1-90.
- Степень защиты реле IР20, выводов IР00 по ГОСТ 14255-69.
- Требования техники безопасности соответствуют ГОСТ 12.2.007.6-93, по способу защиты человека от пораженияэ лектрическим током реле относится к классу 0 по ГОСТ 12.2.007.0-75.
- Реле изготовляются для внутригосударственных и экспортных поставок и соответствуют ТУ 16-647.052-87, а при поставке на экспорт дополнительно требованиям РД 16.01.007-88.
Типы и основные параметры реле приведены в таблице №1
| тип реле | номинальное напряжение питания постоянного тока втягивающей катушки, в | число и тип контактов | время срабатывания реле, мс, не более | время отпускания, мс, не более | масса, кг, не более | |
|---|---|---|---|---|---|---|
| замыкающих | переключающих | |||||
| РПГ-14-002-5 | 12; 15; 24; 48; 60; 110 | - | 2 | 8 | 4 | 0,26 |
| РПГ-14-202-5 РПГ-14-004-5 |
2 – |
2 4 |
10 | 0,32 | ||
| РПГ-14-204-5 РПГ-14-402-5 РПГ-14-006-5 РПГ-14-303-5 |
2 4 – 3 |
4 2 6 3 |
12 | 0,42 | ||
| номинальный ток контактов, а:замыкающих (геркон мка-52202) | 4,0 |
| переключающих (геркон мкс-52201) | 2,5 |
| отклонение напряжения питания управляющей катушки, uном | 0,85-1,1 |
| потребляемая мощность реле, вт, не более | 6 |
| испытательное напряжение переменного тока частотой 50 гц, выдерживаемоебез пробоя и перекрытия по поверхности изоляцией реле в холодном состоянии,в | 2000 |
электрическая прочность контактов, в:
замыкающих |
800 |
| переключающих | 600 |
Параметры электрических цепей, коммутируемых контактами, и коммутационная износостойкость контактов реле взависимости от категории применения соответствуют для режимов нормальных коммутаций, указанным в таблице №2
| номер режима | род тока | категория применения | номинальный рабочий ток, а | вид коммутации | коммутационная износостойкость, млн. циклов во | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| включение | отключение | |||||||||
| i, а | u, в | t, c (соsj) | i, а | u, в | t, c (соsj) | |||||
| 1 | постоянный | dс-11 | 1 | 1 | 24 | 0,048 | 1 | 24 | 0,048 | 3 |
| 2 | 0,15 | 0,15 | 220 | 0,066 | 0,15 | 220 | 0,066 | 4 | ||
| 3 | dс-21 | 0,001 | 0,001 | 6 | - | 0,001 | 6 | - | 6 | |
| 4 | переменный | ас-11 | 0,4 | 4 | 110 | (0,7) | 0,4 | 110 | (0,4) | 2,5 |
| 5 | 0,2 | 2 | 220 | 0,2 | 220 | 4 | ||||
| 6 | 0,125 | 1,25 | 380 | 0,125 | 380 | 2,5 | ||||
| 7 | ас-21 | 4 | 4 | 24 | – | 4 | 24 | – | 0,5 | |
| 8 | 1,135 | 1,135 | 220 | – | 1,135 | 220 | – | 2 | ||
| 9 | 2 | 2 | – | 2 | – | 0,02 | ||||
(для замыкающих контактов) и таблице №3
| номер режима | род тока | категория применения | номинальный рабочий ток, а | вид коммутации | коммутационная износостойкость, млн. циклов во | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| включение | отключение | |||||||||
| i, а | u, в | t, c (соsj) | i, а | u, в | t, c (соsj) | |||||
| 1 | постоянный | dс-11 | 0,5 | 0,5 | 24 | 0,04 | 0,5 | 24 | 0,04 | 20 |
| 2 | dс-21 | 0,001 | 0,001 | 6 | - | 0,001 | 6 | - | 6 | |
| 3 | переменный | ас-11 | 0,2 | 2 | 110 | (0,7) | 0,2 | 110 | (0,4) | 2,5 |
| 4 | ас-21 | 0,455 | 0,455 | 220 | - | 0,455 | 220 | - | 2 | |
(для переключающих контактов), а для режимов редких коммутаций- указанным в табице №4
| номер режима | род тока | категория применения | номинальный рабочий ток, а | вид коммутации | коммутационная износостойкость, циклов во | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| включение | отключение | |||||||||
| i, а | u, в | t, c (соsj) | i, а | u, в | t, c (соsj) | |||||
| 1 | постоянный | dс-11 | 4 | 4,4 | 26,4 | 0,04 | 4,4 | 26,4 | 0,04 | 20 |
| 2 | 1 | 1,1 | 121 | 1,1 | 121 | |||||
| 3 | 0,25 | 0,275 | 242 | 0,275 | 242 | |||||
| 4 | 0,1 | 0,11 | 330 | 0,11 | 330 | |||||
| 5 | переменный | ас-11 | 3,15 | 34,65 | 26,4 | (0,7) | 34,65 | 26,4 | (0,7) | 50 |
| 6 | 2,5 | 27,5 | 121 | 27,5 | 121 | |||||
| 7 | 1 | 11 | 242 | 11 | 242 | |||||
| 8 | 0,4 | 4,4 | 418 | 4,4 | 418 | |||||
| 9 | 0,3 | 3,3 | 660 | 3,3 | 660 | |||||
(для замыкающих контактов) в таблице №5
| номер режима | род тока | категория применения | номинальный рабочий ток, а | вид коммутации | коммутационная износостойкость, циклов во | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| включение | отключение | |||||||||
| i, а | u, в | t, c (соsj) | i, а | u, в | t, c (соsj) | |||||
| 1 | постоянный | dс-11 | 2,5 | 2,75 | 26,4 | 0,04 | 2,75 | 26,4 | 0,04 | 20 |
| 2 | 0,2 | 0,22 | 242 | 0,22 | 242 | |||||
| 3 | переменный | ас-11 | 1 | 11 | 26,4 | (0,7) | 11 | 26,4 | (0,7) | 50 |
| 4 | 0,25 | 2,75 | 121 | 2,75 | 121 | |||||
| 5 | 0,2 | 2,2 | 242 | 2,2 | 242 | |||||
| 6 | 0,2 | 418 | 418 | |||||||
(для переключающих контактов).
При применении реле с замыкающими контактами для включения и отключенияэ лектромагнитных аппаратов рекомендуется учесть, что эквивалентами нагрузок режима 1 табл. 2 являются реле РПУ-2, РПУ-3, РПК-1, РПЛ, режима 2 - пускатели серии ПМА, ПМЛ-1000, контакторы МК-1, реле РПУ-2, режимов 4, 5 и 6 -пускатели серии ПМА, ПМЛ до 5-й величины включительно, реле РПУ-2, а также пользоваться режимами, приведенными в таблице №6
| номер режима | род тока | вид коммутации | число циклов во, млн. | электрические аппараты – эквиваленты нагрузок | |||||
|---|---|---|---|---|---|---|---|---|---|
| включение | отключение | ||||||||
| i, а | u, в | t, c (соsj) | i, а | u, в | t, c (соsj) | ||||
| 1 | постоянный | 0,36 | 110 | 0,06 | 0,36 | 110 | 0,06 | 2 | контакторы мк-1, мк-2, мк-3, мк-4 |
| 2 | переменный | 12,5 | 24 | 0,7 | 1,25 | 24 | 0,4 | 2,5 | реле рпу-2, рпк-1, рпл, пускатели пме-200 |
| 3 | 15 | 380 | 0,65 | 2,5 | 63 | 0,65 | 0,3 | асинхронные двигатели мощностью до 1 квт | |
Относительная продолжительност ьвключения при коммутации в режимах таблицы №6. составляет 40%. Время протекания включаемого тока, превышающего номинальный ток, должно быть не более 0,1 с.
При применении реле с переключающими контактами рекомендуется устанавливать для замыкающих контактных пар нормы износостойкости в зависимости от режимов коммутации по таблице №7
| номер режима по табл. 3 | коммутационная износостойкость, млн. циклов во |
|---|---|
| 1 | 2,5 |
| 2 | 6 |
| 3 | 3 |
| 4 | 2,5 |
Гарантийный срок - 2 года со дня ввода в эксплуатацию.
При подаче напряжения на обмотку катушки контакты (герконы) замыкаются или переключаются. При снятии напряжения с обмотки реле контакты возвращаются в исходное положение. Реле, в зависимости от способа крепления, изготовляются для без винтового крепления с переди на рейке -образной формы, для крепления винтами нау становочной плоскости и на двух -образных рейках. Переднее присоединение проводов под винт осуществляется присоединением медных одножильных или многожильных проводов сечением до 1,5 мм 2.
Габаритные, установочные и присоединительные размеры реле серии РПГ14 постоянного тока приведены на рис.1, электрические принципиальные схемы - на рис. 2.
Таблица к рисунку №1
| обозначение типа | размеры, мм | |
|---|---|---|
| а | в | |
| РПГ-14-002-5 | 21±0,26 | 31 |
| РПГ-14-202-5; РПГ-14-004-5 | 40±0,31 | 40,5 |
| РПГ-14-402-5; РПГ-14-204-5; РПГ-14-006-5; РПГ-14-303-5 | 40±0,31 | 50 |

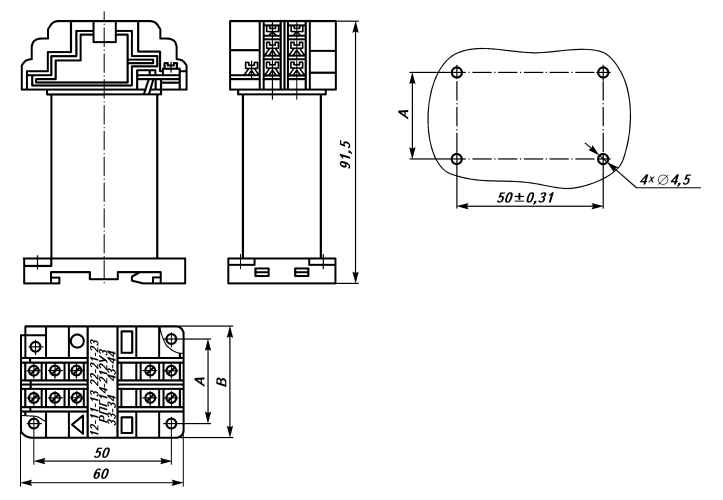

Габаритные установочные размеры реле серии РПГ14 постоянного тока

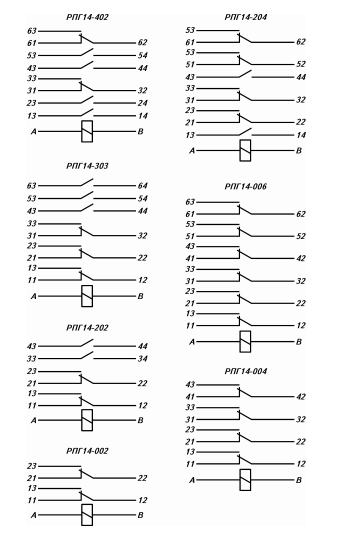

Электрические принципиальные схемы реле РПГ14 постоянного тока
