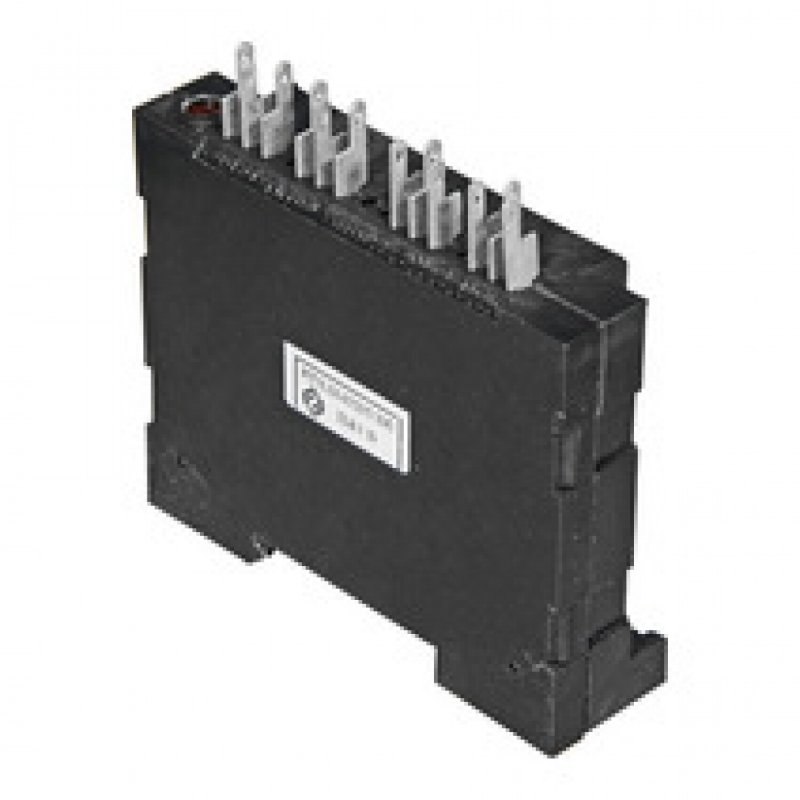

Реле промежуточные герконовые серии РПГ-16
Описание продукции
ОБЩИЕ СВЕДЕНИЯ
Реле промежуточные герконовые серии РПГ16 предназначены для работы в схемах автоматики и управления с источниками питания на напряжения 12, 15, 24, 48, 60, 110 и 220В постоянного тока или выпрямленного трехфазного тока с частотой пульсации не менее 300Гц без применения фильтра, или выпрямленного тока с фильтром, обеспечивающим пульсацию не более 6%, а также н анапряжение 220В переменного тока (отдельное исполнение).
Контакты реле (герконы КЭМ-1ОДО.360.037ТУ,МКА-50201 АШПК.685180.001 ТУ, МКА-52202 ОДО.360.025 ТУ,МКС-52201ОДО.360.045 ТУ) предназначены для коммутации активных и индуктивных электрических цепей мощностью до 440 В*А.
Реле являются комплектующими изделиями. Реле серии РПГ16 разработаны взамен реле РПГ, РПГ-9, РПГ11, РПГ13, РПГ15 и имеют по сравнению с ними следующие преимущества:
- повышенный технический уровень;
- улучшенные эргономические показатели за счет введения сигнализации о срабатывании с помощью светодиодов;
- возможность установки реле в НКУ любого типа за счет применения универсального крепления;
- возможность применения современных производительных способов присоединения внешних проводов (пайкой, скруткой, с помощью фастона);
- обеспечение работы реле с микропроцессорными средствами за счет введения помехоподавляющих контуров.
Реле пригодны для работы в системах управления на базе микропроцессорной техники.
Структура условного обозначения
РПГ16-ХХХ-ХХХХХХХ-ХХ ХХ:
- РПГ - реле промежуточное герконовое;
- 16 - номер серии;
- Х - число замыкающих контактов;
- Х - число размыкающих контактов;
- Х - число переключающих контактов;
- Х -номинальный ток контактов: 4-2 А; 5-2,5 А; 6-4 А; 7-6 А;
- Х - число катушек и обмоток в реле: 0 -одна катушка однообмоточная; 1 -одна катушка двухобмоточная; 2 -две катушки двухобмоточные; 3 -две катушки однообмоточные;
- Х - способ крепления: 1 -при помощи винтов; 3 -при помощи защелки (на рейке типа Р2-1 ОСТ 16 0.684.423-82);
- Х - вид и способ присоединения внешних проводов: 2 -переднее с выводами под пайку; 3 -переднее с выводами под скрутку; 4 -переднее с выводами под соединитель I-II ГОСТ 25671-83, 6 -заднее с выводами под пайку; 7 -заднее с выводами под скрутку; 8 -заднее с выводами под соединитель I-II ГОСТ 25671-83;
- Х - дополнительные функциональные элементы и узлы: 0 - дополнительные функциональные элементы и узлы отсутствуют; 3 -индикатор единичный для индикации напряжения на катушке и помехоподавляющие элементы; 4 -индикатор единичный для индикации напряжения на катушке, помехоподавляющие элементы и дополнительные реле РПГ-6; 5 -индикатор единичный для индикации напряжения на катушке, помехоподавляющие элементы и резистор в цепи контакта;
- ХХ - напряжение катушки: 02 - 12 В; 03 - 15 В; 04 - 24 В; 09 - 48 В; 11 - 60 В; 13 - 110 В; 15 - 220 В постоянного тока; 34 - 220 В переменного тока;
- ХХ - степень защиты;
- ХХ - климатическое исполнение и категория размещения (У3, О4) по ГОСТ 15150-69.
Условия эксплуатации
- Высота над уровнем моря не более 4300 м.
- Нижнее значение температуры окружающего воздуха минус 50С.
- Верхнее рабочее значение температуры окружающего воздуха 55С, при высотах свыше 1000 м верхнее значение температуры уменьшается на 0,6С на каждые 100 м.
- Атмосфера типа II.
- Рабочее положение в пространстве любое.
- Степень защиты реле IР30, выводов IР00 по ГОСТ 14255-69.
- Группа механического исполнения М7 по ГОСТ 17516.1-90.
- Допускается эксплуатация реле при размещениях в местах, предусмотренных для групп М1, М2, М3, М4, М6 и М8 по ГОСТ 17516.1-90.
- Требования техники безопасности по ГОСТ 12.2.007.6-93.
- По способу защиты человека от поражения электрическим током реле относятся к классу 0 по ГОСТ 12.2.007.0-75.
- Реле для внутригосударственных и экспортных поставок соответствуют ТУ 16-87 ИГФР.647116. 036 ТУ.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Типы и основные параметры приведены в таблице №1
| тип реле | номинальный ток контактов, а | число катушек в реле* | число и тип контактов | исполнение | |||
|---|---|---|---|---|---|---|---|
| замыкающих | размыкающих | переключающих | по номинальному напряжению (постоянного тока) питания катушки uном, в | по дополнительному функциональному элементу и узлу | |||
| рпг16-600-40 | 2 | 1 | 6 | - | - | 12; 15; 24; 48; 60; 110 | - |
| рпг16-600-50 | 2,5 | ||||||
| рпг16-600-60 | 4 | ||||||
| рпг16-020-42 | 2 | 2 | - | 2 | |||
| рпг16-002-50 | 2,5 | 1 | – | – | 2 | 12; 15; 24; 48; 60; 110; 220 | |
| – | 12; 15; 24; 110 | индикатор единичный и помехоподавляющие элементы | |||||
| рпг16-004-50 | – | 4 | 12; 15; 24; 48; 60; 110; 220 | - | |||
| – | 12; 15; 24; 110 | индикатор единичный и помехоподавляющие элементы | |||||
| рпг16-040-41 | 2 | – | 4** | - | – | – | |
| рпг16-040-51 | 2,5 | – | - | ||||
| рпг16-100-40 | 2 | 1 | - | - | 12; 15; 24; 48; 60; 110 | ||
| - | 12; 15; 24; 110 | индикатор единичный и помехоподавляющие элементы | |||||
| рпг16-100-60 | 4 | 1 | 1 | - | - | 12; 15; 24; 48; 60; 11; 220 | - |
| - | 12; 15; 24; 110 | индикатор единичный и помехоподавляющие элементы | |||||
| 12; 15; 24 | индикатор единичный, помехоподавляющие элементы и дополнительные реле рпг-6 | ||||||
| рпг16-100-70 | 6 | - | 12; 15; 24 | - | |||
| рпг16-100-43 | 2 | 2 | - | 12; 15; 24; 48; 60; 110 | |||
| рпг16-100-63 | 4 | 12; 15; 24; 48; 60; 110; 220 | |||||
| рпг16-100-73 | 6 | - | 12; 15; 24 | ||||
| рпг16-202-60 | 2,5 | 1 | - | - | 2 | 12; 15; 24; 48; 60; 110; 220 | |
| 4 | 2 | - | - | ||||
| 2,5 | - | - | 2 | 12; 15; 24; 48; 60; 110; 220 | индикатор единичный и помехоподавляющие элементы | ||
| 4 | 2 | - | - | ||||
| рпг16-101-60 | 2,5 | - | - | 1 | 12; 15; 24; 110 | индикатор единичный и помехоподавляющие элементы | |
| 4 | 1 | - | - | 12; 15; 24; 48; 60; 110; 220 | - | ||
| 2,5 | - | - | 1 | ||||
| 4 | 2 | - | - | 12; 15; 24; 110 | индикатор единичный и помехоподавляющие элементы | ||
| рпг16-200-43 | 2 | 2 | 2 | - | |||
| рпг16-200-53 | 2,5 | - | 12; 15; 24; 48; 60; 110; 220 | - | |||
| рпг16-110-40 | 2 | 1 | 1 | 1 | 12; 15; 24; 110 | индикатор единичный и помехоподавляющие элементы | |
Категории применения реле АС-11, DС-11 по ГОСТ 17523-85, АС-21, DС-21 по ГОСТ 12434-93.
Номинальные параметры контактов реле соответствуют указанным в таблице №2
| тип контакта (геркона) | номинальный ток контакта, а | номинальные рабочие токи контакта, а | номинальное напряжение контакта, в | номинальные рабочие напряжения контакта, в |
|---|---|---|---|---|
| замыкающий (кэм-1) | 2 | 1·10-6–2 | 220 | 0,05–300 |
| замыкающий (мка-50201) | 2,5 | 1·10-2–2,5 | 24–220 | |
| переключающий (мкс-52201) | 1·10-3–2,5 | 6–380 | ||
| переключающий (мкс-52201) | 4; 6 | 1·10-3–4 | 380 | 6–600 |
Реле надежно работают при отклонении напряжения питания управляющей катушки в пределах от 0,85 до 1,1 номинального значения.
Время замыкания (размыкания) замыкающих (размыкающих) контактов при срабатывании реле постоянного тока неболее 8,5мс и время размыкания( замыкания) замыкающих(размыкающих) контактов при возврате реле не более 6 мс.
Время замыкания контактов при срабатывании реле переменного тока типа РПГ16-200-40 не более 15 мс, а время размыкания контактов при возврате реле не более 250 мс.
Временные параметры реле с дополнительными функциональными элементами и узлами не нормируются.
Потребляемая мощность обмотки реле (бездополнительных функциональных элементов и узлов) в холодном состоянии при температуре окружающего воздуха 20С не более 6,5 Вт.
Потребляемая мощность реле с дополнительными функциональными элементами и узлами не более 10,5 Вт.
Сопротивление изоляции чистых реле, небывших в эксплуатации, соответствует ГОСТ12434-93.Изоляция реле в холодном состоянии выдерживает без пробоя и перекрытия по поверхности испытательное напряжение 1500 В для реле с замыкающими и размыкающими контактамии 1000 В для реле с переключающими контактами.
Электрическая прочность изоляции контактов, т.е. герконов, которая у геркона типа КЭМ-1 равна 500 В, типа МКА-50201 -500В, типа МКС-52201 -600 В и типа МКА-52202 -800В, обеспечивается техническими условиями.
Предельно допустимое превышение температуры обмотки класса изоляции Е над температурой окружающего воздуха в продолжительном режиме работы не превышает 65С.
Параметры электрических цепей, коммутируемых контактами, и коммутационная износостойкость контактов реле соответствуют в зависимости от типа и номинального тока контакта, указанного в табл. 3-6 (режимы нормальных коммутаций) и табл.7 и 8 (режимы редких коммутаций):
| номер режима | род тока | категория применения | номинальный рабочий ток, а | вид коммутации | коммутационная износостойкость, млн. циклов во | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| включение | отключение | |||||||||
| i, а | u, в | t, с (соsj) | i, а | u, в | t, с (соsj) | |||||
| 1 | постоянный | dс-11 | 0,060 | 0,060 | 24 | 0,003 | 0,060 | 24 | 0,003 | 30 |
| 2 | dс-21 | 0,03 | 0,03 | 300 | - | 0,03 | 300 | - | 0,01 | |
| 3 | 2 | 2 | 15 | 2 | 15 | |||||
| 4 | переменный | ас-21 | 0,01 | 0,01 | 250 | 0,01 | 250 | 0,1 | ||
| 5 | постоянный, переменный | dc-21 ас-21 | 1·10-6 | 1·10-6 | 0,05 | 1·10-6 | 0,05 | 100 | ||
| 6 | 0,01 | 0,01 | 36 | 0,01 | 36 | |||||
| 7 | 0,03 | 0,03 | 220 | 0,03 | 220 | 1 | ||||
| 8 | 0,25 | 0,25 | 36 | - | 0,25 | 36 | 50 | |||
| 9 | 110 | - | 110 | 10 | ||||||
| 10 | 0,50 | 0,5 | 36 | - | 0,5 | 36 | ||||
| 11 | 1 | 1 | 30 | - | 1 | 30 | 0,05 | |||
-для замыкающих и размыкающих контактов на Iк.ном=2 А;
| номер режима | род тока | категория применения | номинальный рабочий ток, а | вид коммутации | коммутационная износостойкость, млн. циклов во | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| включение | отключение | |||||||||
| i, а | u, в | t, c (соsj) | i, а | u, в | t, c (соsj) | |||||
| 1 | постоянный | dс-11 | 0,15 | 0,15 | 24 | 0,025 | 0,15 | 24 | 0,025 | 2 |
| 2 | 0,06 | 0,06 | 220 | 0,085 | 0,06 | 220 | 0,085 | 1 | ||
| 3 | переменный | ас-11 | 0,04 | 0,04 | (0,7) | 0,04 | (0,4) | |||
| 4 | ас-21 | 0,55 | 0,55 | - | 0,55 | - | 0,01 | |||
| 5 | постоянный | dс-21 | 1 | 1 | 30 | - | 1 | 30 | 1 | |
| 6 | переменный | ас-21 | 2,5 | 2,5 | 36 | - | 2,5 | 36 | 0,005 | |
| 7 | постоянный | dс-21 | 0,25 | 0,25 | - | 0,25 | 5 | |||
| 8 | 110 | - | 110 | 10 | ||||||
| 9 | 0,5 | 0,5 | 36 | - | 0,5 | 36 | ||||
- для замыкающих и размыкающих контактовна Iк.ном=2,5 А;
| номер режима | род тока | категория применения | номинальный рабочий ток, а | вид коммутации | коммутационная износостойкость, млн. циклов во | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| включение | отключение | |||||||||
| i, а | u, в | t, c (соsj) | i, а | u, в | t, c (соsj) | |||||
| 1 | постоянный | dс-11 | 0,5 | 0,5 | 24 | 0,04 | 0,5 | 24 | 0,04 | 2 |
| 2 | dс-21 | 0,001 | 0,001 | 6 | - | 0,001 | 6 | - | 6 | |
| 3 | переменный | ас-11 | 0,2 | 2 | 110 | (0,7) | 0,2 | 110 | (0,4) | 2,5 |
| 4 | ас-21 | 0,455 | 0,455 | 220 | - | 0,455 | 220 | - | 2 | |
| номер режима | род тока | категория применения | номинальный рабочий ток, а | вид коммутации | коммутационная износостойкость, циклов во | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| включение | отключение | |||||||||
| i, а | u, в | t, с (соsj) | i, а | u, в | t, с (соsj) | |||||
| 1 | постоянный | dс-11 | 2,5 | 2,75 | 26,4 | 0,04 | 2,75 | 26,4 | 0,04 | 20 |
| 2 | 0,2 | 0,22 | 242 | 0,22 | 242 | |||||
| 3 | постоянный | ас-11 | 1 | 11 | 26,4 | (0,7) | 11 | 26,4 | (0,7) | 50 |
| 4 | 0,25 | 2,75 | 121 | (0,7) | 2,75 | 121 | ||||
| 5 | 0,2 | 2,2 | 242 | (0,7) | 2,2 | 242 | ||||
| 6 | 418 | (0,7) | 418 | |||||||
и -для переключающих контактов на Iк.ном=2,5 А;
| номер режима | род тока | категория применения | номинальный рабочий ток, а | вид коммутации | коммутационная износостойкость, циклов во | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| включение | отключение | |||||||||
| i, а | u, в | t, с(соsj) | i, а | u, в | t, с(соsj) | |||||
| 1 | постоянный | dс-11 | 4 | 4,4 | 26,4 | 0,04 | 4,4 | 26,4 | 0,04 | 20 |
| 2 | 1 | 1,1 | 121 | 1,1 | 121 | |||||
| 3 | 0,25 | 0,275 | 242 | 0,275 | 242 | |||||
| 4 | 0,1 | 0,11 | 330 | 0,11 | 330 | |||||
| 5 | переменный | ас-11 | 3,15 | 34,65 | 26,4 | (0,7) | 34,65 | 26,4 | (0,7) | 50 |
| 6 | 2,5 | 27,5 | 121 | 27,5 | 121 | |||||
| 7 | 1 | 11 | 242 | 11 | 242 | |||||
| 8 | 0,4 | 4,4 | 418 | 4,4 | 418 | |||||
| 9 | 0,3 | 3,3 | 660 | 3,3 | 660 | |||||
-для замыкающих и размыкающих контактов на Iк.ном=4 А и Iк.ном=6 А.
Требования по режимам редких коммутаций к замыкающим и размыкающим контактам на Iк.ном=2 А и Iк.ном=2,5 А не предъявляются.
Механическая износостойкость реле с замыкающими и размыкающими контактами на Iк.ном=2 А и Iк.ном=2,5 А - неменее 100млн циклов, реле с переключающими контактами на Iк.ном=2,5 А и реле с замыкающими и размыкающими контактами на Iк.ном=4 А и Iк.ном=6А- неменее 6 млн циклов.
Масса реле приведена в таблице №9
| тип реле | масса, кг, не более |
|---|---|
| рпг16-600-40 | 0,17 |
| рпг16-600-50 | |
| рпг16-600-60 | 0,21 |
| рпг16-020-42 | 0,165 |
| рпг16-002-50 | 0,13 |
| рпг16-004-50 | 0,19 |
| рпг16-040-41 | 0,18 |
| рпг16-040-51 | |
| рпг16-100-40 | 0,11 |
| рпг16-100-60 | 0,125 |
| рпг16-100-70 | |
| рпг16-100-43 | 0,15 |
| рпг16-100-63 | 0,185 |
| рпг16-100-73 | |
| рпг16-202-60 | 0,19 |
| рпг16-101-60 | 0,14 |
| рпг16-200-43 | 0,16 |
| рпг16-200-53 | |
| рпг16-110-40 | 0,14 |
| рпг16-110-50 | |
| рпг16-110-60 | 0,165 |
| рпг16-400-40 | 0,175 |
| рпг16-400-50 | |
| рпг16-400-60 | 0,19 |
| рпг16-300-60 | 0,175 |
| рпг16-200-40 | 0,12 |
| рпг16-200-60 | 0,13 |
| рпг16-200-70 |
Реле представляет собой устройство, основным элементом которого является катушка спомещенными в нутри нее герконами. Катушка установлена на печатной плате, имеющей выводы для при соединения внешних проводов. От воздействия внешних магнитных полей катушка защищена экраном.
Плата помещена в корпус, состоящий из двух корпусных деталей, соединение которых между собой осуществляется защелкой, не допускающей самопроизвольного раскрытия.
Конструктивно все исполнения реле отличаются видом, числом контактов и катушек, видом и способом присоединения внешних проводов.
При подаче напряжения на катушку происходит замыкание (размыкание) контактов герконов, при снятии напряжения с обмотки реле герконы возвращаются в исходное положение.

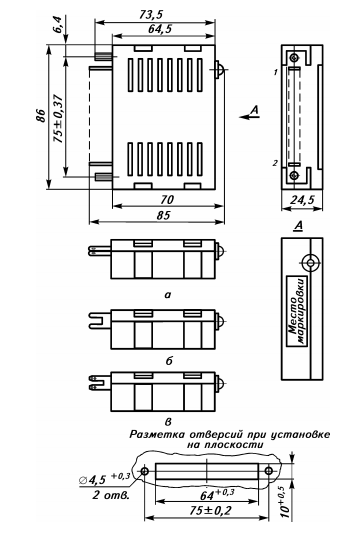

Реле для крепления при помощи винтов (и гаек) на плоскости с присоединением внешних проводов сзади:
а -пайкой;
б -скруткой;
в -с помощью соединителей I-II ГОСТ 25671-83

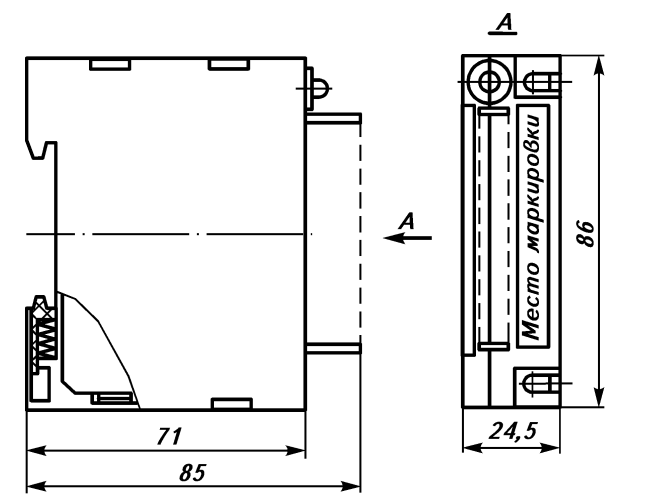

Реле для крепления при помощи винтов (и гаек) на плоскости или на рейке Р1-1 (ОСТ 16.0.684.423-82) с присоединением внешних проводов спереди:
а-в -по рис. 1

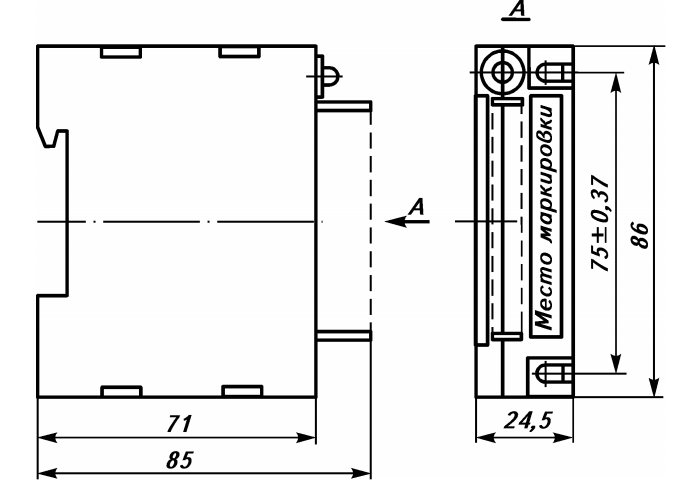

Реле для крепления при помощи защелки на рейке типа Р 2-1 (ОСТ 16.0.684.423-82) с присоединением внешних проводов спереди:
а-в -по рис. 1

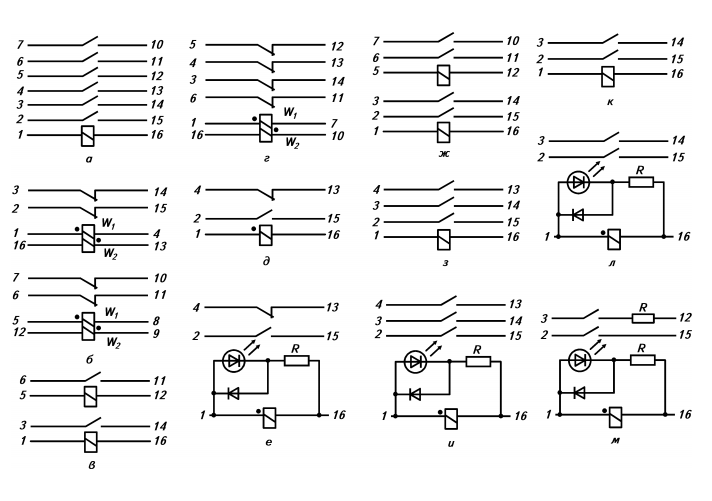

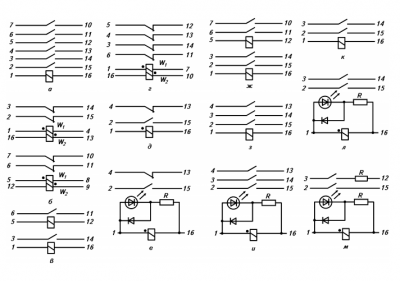

Электрические принципиальные схемы реле типов:
а -РПГ16-600-40, РПГ16-600-50, РПГ16-600-60;
б -РПГ16-020-42;
в -РПГ16-100-43, РПГ16-100-63, РПГ16-100-73;
г -РПГ16-040-41, РПГ16-040-51;
д -РПГ16-110-40, РПГ16-110-50, РПГ16-110-60;
е -РПГ16-110-40,РПГ16-110-50,РПГ16-110-60 с единичным индикатором и помехоподавляющими элементами;
ж -РПГ16-200-43, РПГ16-200-53;
з -РПГ16-300-60;
и -РПГ16-300-60 с единичным индикатором и помехоподавляющими элементами;
к -РПГ16-200-60, РПГ16-200-70;
л -РПГ16-200-60 с единичным индикатороми помехоподавляющими элементами;
м -РПГ16-200-40 с единичным индикатором, помехоподавляющими элементами и резистором в цепи контакта

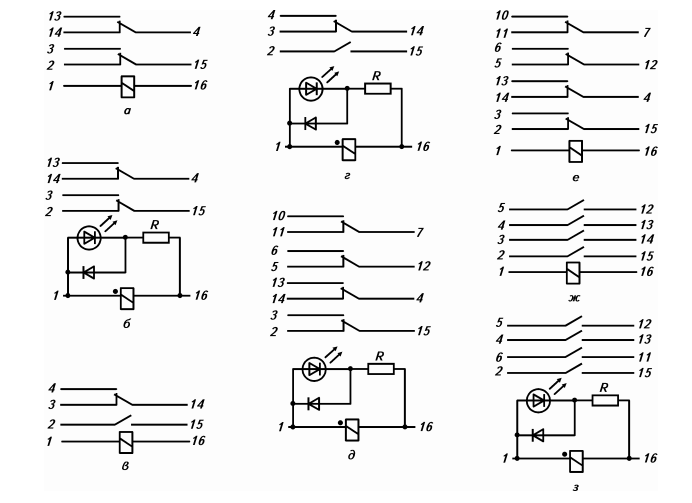

Электрические принципиальные схемы реле типов:
а -РПГ16-002-50;
б -РПГ16-002-50 с единичным индикатороми помехоподавляющими элементами;
в -РПГ16-101-60;
г -РПГ16-101-60 с единичным индикатороми помехоподавляющими элементами;
д -РПГ16-004-50 с единичным индикатороми помехоподавляющими элементами;
е -РПГ16-004-50;
ж -РПГ16-400-40, РПГ16-400-50, РПГ16-400-60;
з -РПГ16-400-40,РПГ16-400-50,РПГ16-400-60 с единичным индикатором и помехоподавляющими элементами

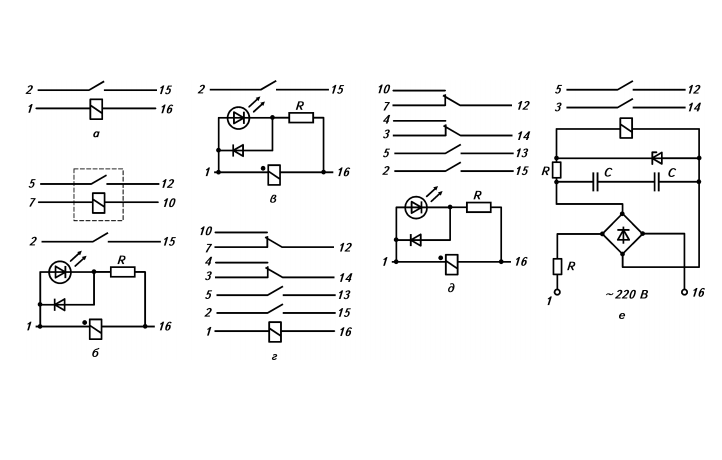

Электрические принципиальные схемы реле типов:
а -РПГ16-100-40, РПГ16-100-60, РПГ16-100-70;
б -РПГ16-100-60 с единичным индикатороми помехоподавляющими элементами и дополнительным реле РПГ-6;
в -РПГ16-100-40,РПГ16-100-60 с единичным индикатороми помехоподавляющими элементами;
г -РПГ16-202-60;
д -РПГ16-202-60 с единичным индикатороми помехоподавляющими элементами;
е -РПГ16-200-40 на 220 В переменного тока
