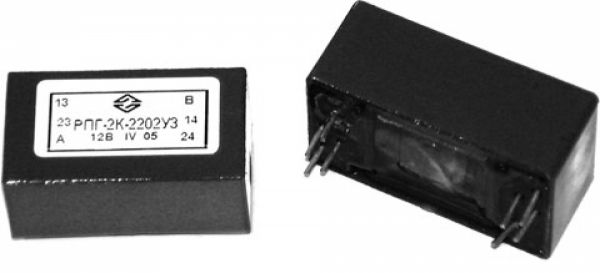

Реле промежуточные герконовые серии РПГ-2
Описание продукции
ОБЩИЕ СВЕДЕНИЯ
Реле промежуточные герконовые серии РПГ-2 предназначены для работы в схемах автоматикии управления, выполненных на печатных платах, на напряжения питания 12, 15, 24В постоянного тока, выпрямленного трехфазного тока с частотой пульсации не менее 300Гц без применения фильтра, а так же выпрямленного тока с фильтром, обеспечивающим пульсацию не более 6%.
Реле пригодны также для работы в системах управления на базе микропроцессорной техники и являются комплектующими изделиями.
Структура условного обозначения РПГ-2 Х 22ХХХХ:
- РПГ - реле промежуточное герконовое;
- 2 - номер серии;
- Х - "-" - разделительный знак или К -модификация реле с улучшенными параметрами и характеристиками;
- 2 - вид крепления и способ присоединения внешних проводов (пайкой на печатный монтаж);
- 2 - тип геркона (КЭМ-2А; ОДО.360.038 ТУ);
- ХХ - число замыкающих контактов реле (01-1; 02-2; 03-3);
- ХХ - климатическое исполнение и категория размещения (У3 и О4) по ГОСТ 15150-69.
Условия эксплуатации
- Высота над уровнем моря не более 4300 м.
- Верхнее рабочее значение температуры окружающего воздуха 60С.
- Рабочее положение в пространстве любое.
- Атмосфера типа II по ГОСТ 15150-69.
- Группа механического исполнения М7 по ГОСТ17516.1-90, допускается эксплуатация реле по группам механического исполнения М1, М2, М3, М4, М6 и М8.
- Степень защиты реле IР30, выводов IР00 по ГОСТ 14255-69.
- Реле предназначены для коммутации нагрузок категории размещения DС-11 по ГОСТ 17523-85, DС-21 и АС-21поГОСТ12434-93, при этом перегрузка контактов не допускается.
- Требования техники безопасности соответствуют ГОСТ 12.2.007.6-93.
- По способу защиты человека от поражения электрическим током реле относятся к классу 0 по ГОСТ 12.2.007.0-75.
- Требования пожарной безопасности по ГОСТ 12.1.004-91.
- Реле изготовляются для внутригосударственных и экспортных поставок и соответствуют ТУ 16-647.061-87.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Номинальное напряжение питания, В:
| номинальное напряжение питания, в:рпг-2-2201; рпг-2к220112; | 15; 24 |
| рпг-2-2202; рпг-2-2203; рпг-2к2202; рпг-2к2203 | 12; 24 |
| номинальный ток контактов, а | 0,8 |
| номинальные рабочие токи контактов, а | 1*10-3-0,625 |
| номинальное напряжение контактов переменного тока частотой 50 гц, в | 127 |
| номинальные рабочие напряжения контактов переменного тока, в | 5*10-2-130 |
| номинальные рабочие напряжения контактов постоянного тока, в | 5*10-2-180 |
| время замыкания контактов при срабатывании, мс, не более | 1 |
| время размыкания контактов при возврате, мс, не более | 0,3 |
Потребляемая мощность обмотки реле при Uном и масса реле приведены в таблице
| тип реле | потребляемая мощность, вт | масса, кг |
| рпг-2-2201 | 0,15 | 0,012 |
| рпг-2-2201 | 0,14 | |
| рпг-2-2202 | 0,3 | 0,014 |
| рпг-2к2202 | 0,29 | |
| рпг-2к2202 | 0,4 | 0,014 |
| рпг-2к2203 | 0,39 |
Параметры электрических цепей, коммутируемых контактами, и коммутационная износостойкость контактов реле в зависимости от категории применения для режимов нормальных коммутаций при частоте включений 90 тыс. циклов в час соответствуют данным
| номер режима | род тока | категория применения | номинальный рабочий ток, а | вид коммутации | коммутационная износостойкость, млн. циклов во | |||||
| коммутационная износостойкость, млн. циклов во | отключение | |||||||||
| i, а | u, в | t, с (соsj) | i, а | u, в | t, с(соsj) | |||||
| 1* | постоянный | dс-11 | 0,016 | 0,016 | 24 | 8·10-4 | 0,016 | 24 | 8·10-4 | 11 |
| 2** | dс-21 | 0,25 | 0,25 | 36 | – | 0,25 | 36 | – | 25 | |
| 3 | 0,25 | 0,625 | 24 | 0,625 | 24 | 2,5 | ||||
| 4 | 0,1 | 0,01 | 180 | 0,01 | 180 | 1 | ||||
| 5 | постоянный, переменный | dc-21, ас-21 | 0,001 | 0,001 | – | 0,001 | – | 5 | ||
| 6 | 0,1 | 0,1 | 0,1 | – | 10 | |||||
| 7 | 0,25 | 0,25 | 0,25 | – | 2 | |||||

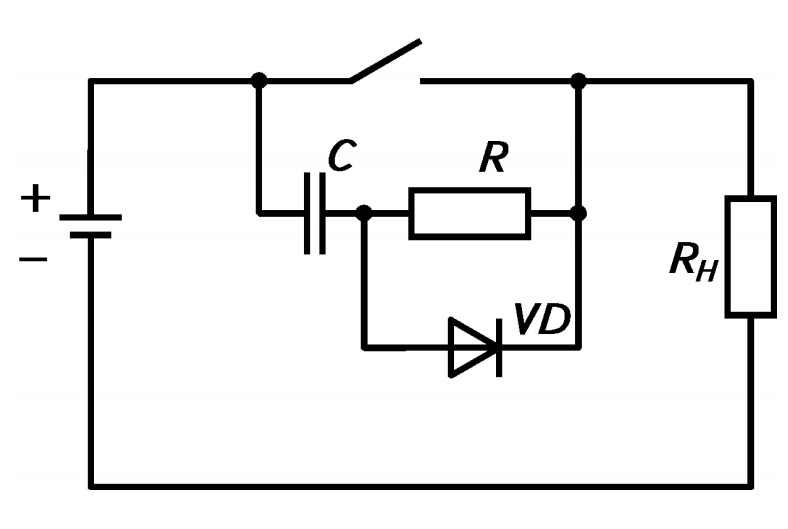

Рис . 1.:
Схема защиты контактов реле при коммутации активной нагрузки с током 0,25 А и напряжением 36 В постоянного тока:
R = 2,2 кОм, Rн = 144 Ом, C = 0,25 мкФ +/-20%, 160 В,
VD -диод, Iпр = 300 мА, Uобр = 400 В
Контакты реле предназначены в основном для коммутации активных цепей. При коммутации индуктивных и емкостных нагрузок, а так же при работе на лампы накаливания защита контактов осуществляется в соответствии с требованиями ОСТ 11.0152-85.
Гарантийный срок-2 года со дня ввода в эксплуатацию.
Гарантийный срок хранения реле -3 года с момента изготовления.
Гарантийные обязательства на реле снимаются по прошествии 5 лет с момента изготовления.
КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

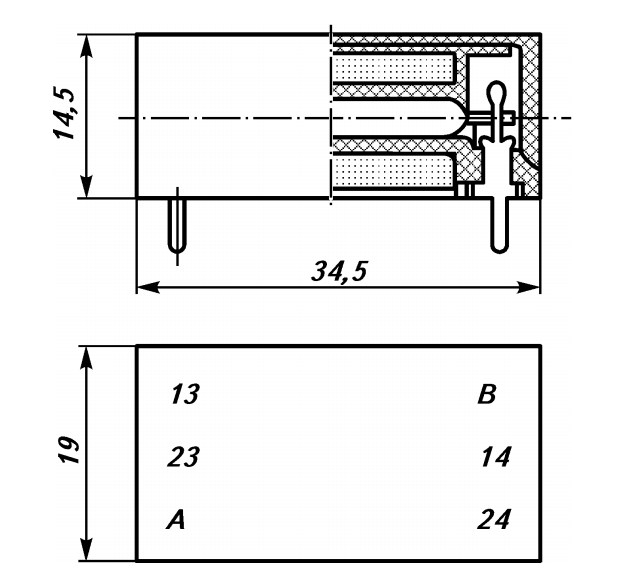

Общий вид реле типа РПГ-2-2201 показан на рис. 2.
Исполнения реле отличаются друг от друга количеством контактов и

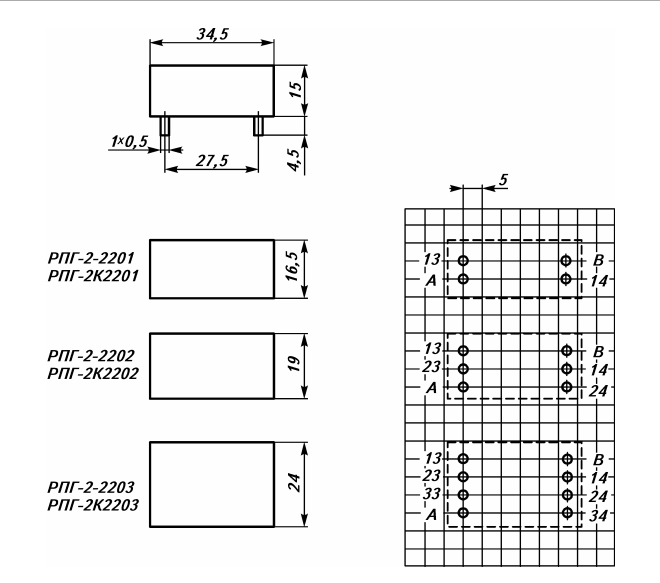

габаритно-установочными размерами деталей (рис. 3).
Габаритные и установочные размеры реле РПГ-2
Магнитоуправляемые контакты КЭМ-2А располагаются внутри управляющей катушки. Выводы герконов и катушки припаяны кламелям с шагом, кратным 2,5 мм.
Реле закрыто кожухом и имеет ферромагнитный экран для повышения чувствительности и для защиты реле от влияния внешних магнитных полей.

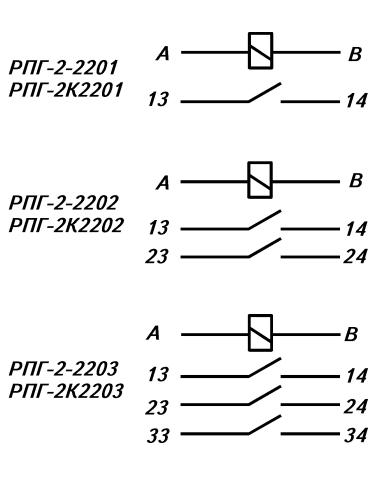

Электрические принципиальные схемы реле показаны на рис. 4.
Электрические принципиальные схемы реле типов РПГ-2-2201,
РПГ-2К201, РПГ-2-2202, РПГ-2К202, РПГ-2-2203, РПГ-2К2203
