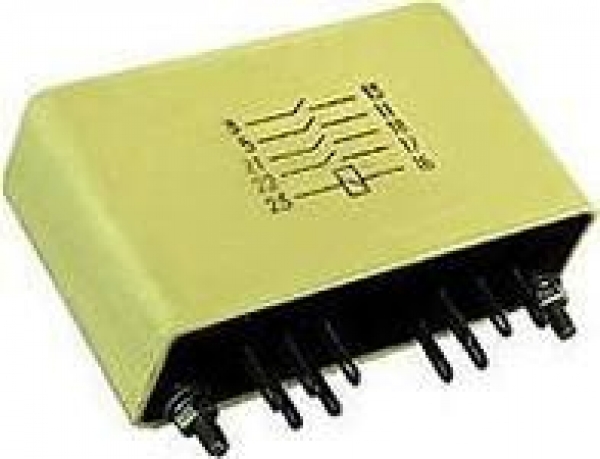

Реле промежуточные герконовые серии РПГ-3

Описание продукции

ОБЩИЕ СВЕДЕНИЯ

Реле промежуточные герконовые серии РПГ-3 предназначены для работы в схемах автоматики и управления, выполненных на печатных платах, на напряжения питания 12 и 24В постоянного тока, выпрямленного трехфазного тока с частотой пульсации не менее 300Гц без применения фильтра, а так же выпрямленного тока с фильтром, обеспечивающим пульсацию не более 6%.

Реле пригодны для работы в системах управления на базе микропроцессорной техники и являются комплектующими изделиями.

Cтруктура условного обозначения

РПГ-3Х23ХХХХ:

  • РПГ - реле промежуточное герконовое;
  • 3 - номер серии;
  • Х -"-" - разделительный знак или К - модификация реле с улучшенными параметрами и характеристиками;
  • 2 - вид крепления и способ присоединения внешних проводов (печатный монтаж);
  • 3 - тип геркона КЭМ-3 (ОДО 360.05 ТУ);
  • ХХ - число переключающих контактов: 01 - один контакт; 02 -два контакта;
  • ХХ - климатическое исполнение и категория размещения (У3; О4) по ГОСТ 15150-69.

Условия эксплуатации

  • Высота над уровнем моря до 4300 м.
  • Верхнее рабочее значение температуры окружающего воздуха 55С.
  • При высотах свыше 2100м верхнее значение температуры уменьшается на 0,6С на каждые 100 м.
  • Атмосфера типа II по ГОСТ 15150-69.
  • Рабочее положение в пространстве любое.
  • Группа механического исполнения М7 по ГОСТ17516.1-90;
  • допускается эксплуатация реле при размещении в местах, предусмотренных для групп механического исполнения М1, М2, М3, М4, М6 и М8 по ГОСТ 17516.1-90.
  • Степень защиты реле IР41, выводов - IР00 по ГОСТ 14255-69.
  • Реле предназначены для коммутации нагрузок категории применения DС-21 по ГОСТ 17523-85 и АС-21 по ГОСТ 12434-93.
  • Требования техники безопасности соответствуют ГОСТ 12.2.007.6-93. По способу защиты человека от поражения электрическим током реле относятся к классу 0 по ГОСТ 12.2.007.0-75.
  • Требования пожарной безопасности по ГОСТ 12.1.004-91.
  • Реле изготовляются для внутригосударственных и экспортных поставок и соответствуют ТУ 16-647.062-87.
типоисполнение код по окп
рпг-3-2301у3 рпг-3к2301у3 34 2514 1211
рпг-3-2301у3. экспорт рпг-3к2301у3. экспорт 34 2514 1214
рпг-3-2301о4 рпг-3к2301о4 34 2514 1219
рпг-3-2302у3 рпг-3к2302у3 34 2514 1221
рпг-3-2302у3. экспорт рпг-3к2302у3. экспорт 34 2514 1224
рпг-3-2302о4 рпг-3к2302о4 34 2514 1229

ТЕХНИЧЕСКИЕ ДАННЫЕ

номинальное напряжение питания, в 12 и 24
отклонение напряжения питания управляющей катушки uном 0,85-1,1
номинальный ток контактов реле, а 1,25
номинальные рабочие токи контактов, а 5*10-6-1,25
номинальное напряжение контактов реле, в 127
номинальные рабочие напряжения контактов, в 5*10-2-127
время замыкания контактной пары при срабатывании и время замыканияразмыкающей контактной пары при возврате реле, мс, не более 1,5
механическая износостойкость контактов, млн. циклов во, не менее 1
электрическая прочность изоляции в нормальных климатических условиях, в 1000

Потребляемая мощность обмотки реле вхолодном состоянии соответствует данным

тип реле потребляемая мощность, вт, при напряжении, в масса, кг
12 24
рпг-3-2301 0,20 0,35 0,02
рпг-3-2301 0,18 0,33
рпг-3-2302 0,25 0,45 0,028
рпг-3-2302 0,22 0,43

Сопротивление изоляции реле типов РПГ-3-2301 и РПГ-3-2302 соответствует ряду 1, реле типов РПГ-3К2301 и РПГ-3К2302 - ряду 2.

Параметры электрических цепей, коммутируемых контактами, и коммутационная износостойкость контактов реле взависимости от категории применения для режимов нормальных коммутаций соответствуют указанным в

номер режима род тока категория применения номинальный рабочий ток, а вид коммутаций вид коммутаций
включение отключение
i, а u, в t, c (соsj) i, а u, в t, c (соsj)
1 постоянный dc-11; dс-21 0,15 0,15 36 0,015 0,15 36 0,015 0,8
2 0,25 0,25 - 0,25 36 - 7,5*
3 0,5 0,5 0,5 36 0,01
4 1,25 1,25 1,25 36
5 постоянный, переменный dc-11; dс-21 0,01 0,01 6 0,01 6 1
6 5·10-6 5·10-6 5·10-2 5·10-6 5·10-2
7 0,06 0,06 127 0,06 127 5

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

Реле представляет собой устройство, основными элементами которого являются катушка (рис. 1) и расположенные в ней герконы.

Выводы герконов и катушки припаяны к ламелям. Расстояние между ламелями кратно шагу, равному 2,5мм. Катушку охватывает экран, предназначенный для повышения чувствительности реле и для защиты от влияния внешних магнитных полей. Реле закрыто кожухом.

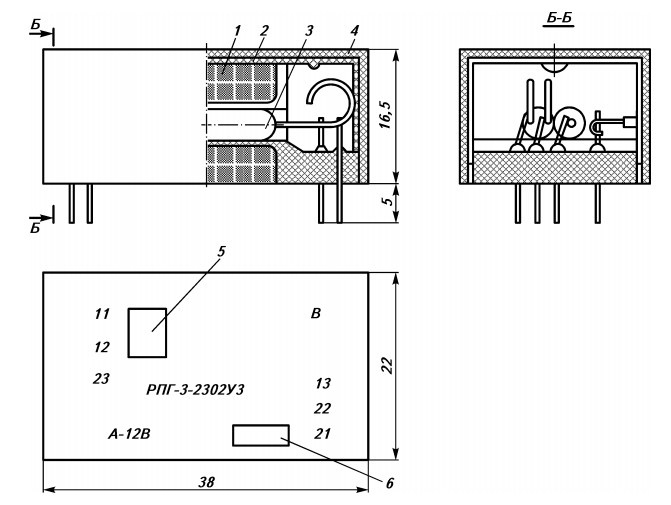

Общий вид промежуточного реле типов РПГ-3-230200 и РПГ-3К230200:

1 - катушка;

2 - экран;

3 - герконы;

4 - кожух;

5 - товарный знак предприятия-изготовителя;

6 - дата изготовления

Габаритные и установочные размеры реле приведены на рис.2.

Электрические принципиальные схемы реле приведены на рис.3 и 4.

Схема защиты контактов реле приведена на рис. 5.

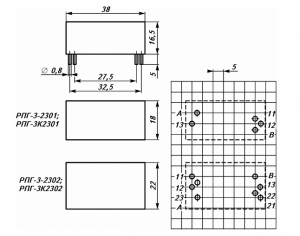

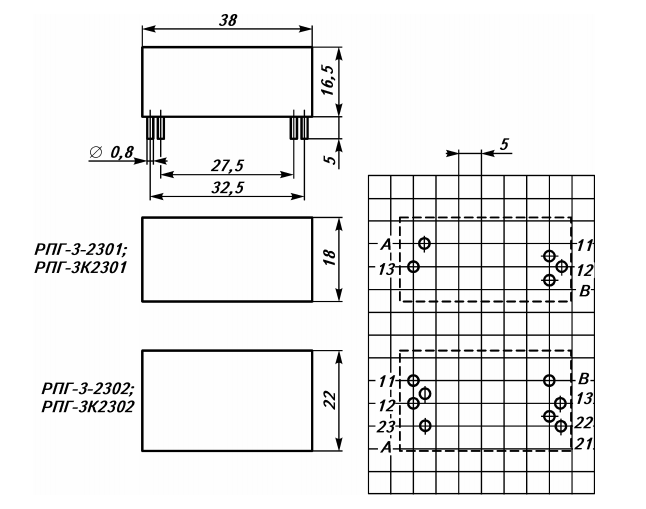

Габаритные и установочные размеры реле РПГ-3

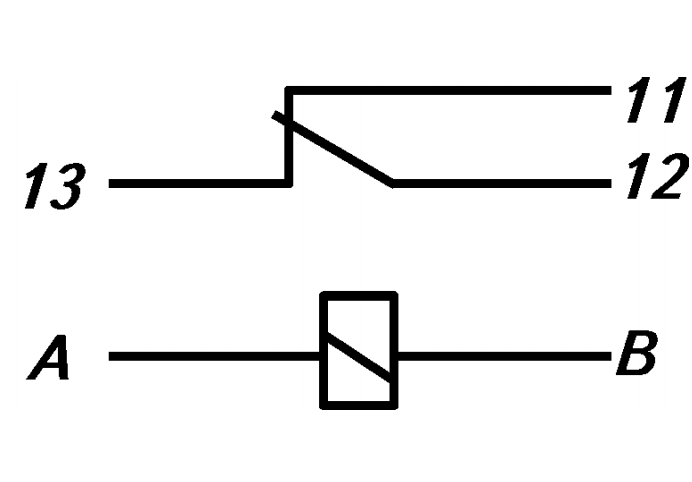

Электрическая принципиальная схема реле типовРПГ-3-230100 и РПГ-3К230100

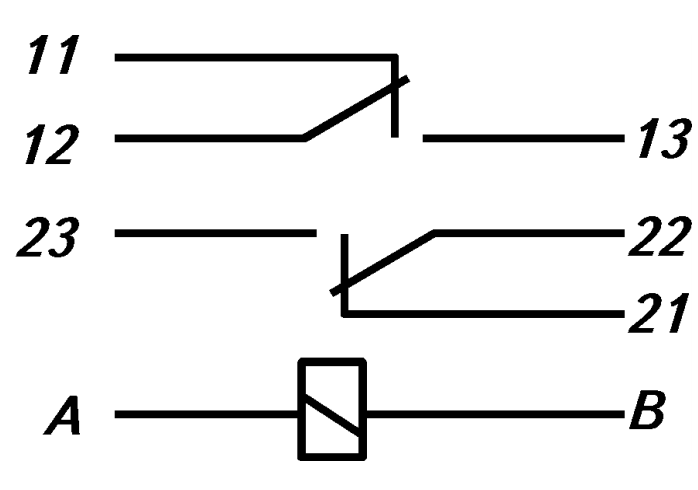

Электрическая принципиальная схема реле типов РПГ-3-230200 и РПГ-3К230200

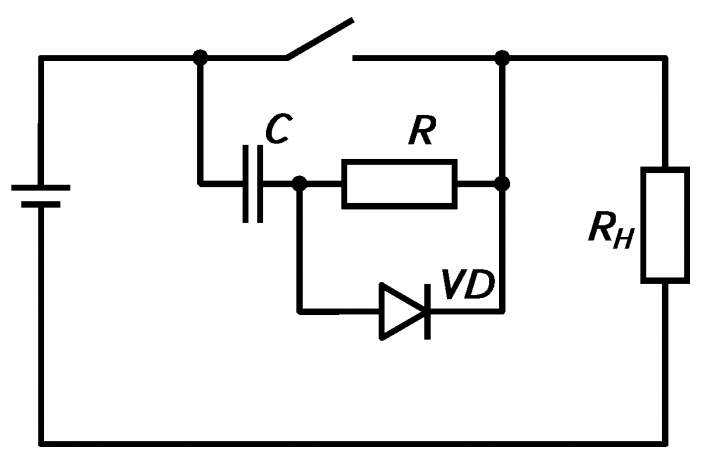

Схема защиты контактов реле при активной нагрузке R = 150 Ом,

Rн = 144 Ом, С = 0,25 мкФ, 60 В:

VD - диод КД-105 БТР3.362.060 ТУ
