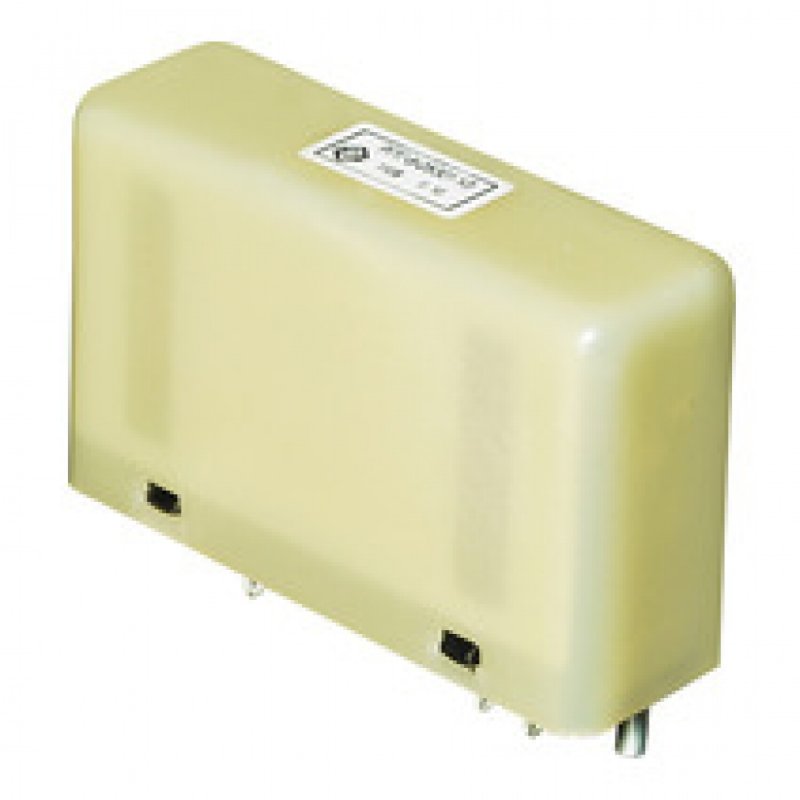

Реле промежуточные герконовые серии РПГ-4

Описание продукции

ОБЩИЕ СВЕДЕНИЯ

Реле промежуточное герконовое серии РПГ-4 для переднего присоединения внешних проводов под винт предназначены для работы в схемах автоматики и управления с номинальными напряжениями 12, 24, 48, 60 и 110 В постоянного тока, выпрямленного трехфазного тока с частотой пульсации не менее 300 Гц без применения фильтра, а также выпрямленного тока с фильтром, обеспечивающим пульсацию не более 6%.

Структура условного обозначения

РПГ-4-31ХХХХ:

  • РПГ - реле промежуточное на герконах;
  • 4 - номер серии;
  • 3 - способ присоединения внешних проводов -под винт;
  • 1 - тип геркона -КЭМ-1 (ОДО.360.037 ТУ);
  • Х - число замыкающих контактов (2; 4; 6);
  • Х - число размыкающих контактов (1; 2);
  • ХХ - климатическое исполнение (У, О) и категория размещения (3; 4) по ГОСТ 15150-69 и ГОСТ 15543-70.
  • Реле климатического исполнения У3 пригодны для эксплуатации в условиях, оговоренных для климатического исполнения УХЛ4.

Условия эксплуатации

  • Высота над уровнем моря до 4300 м.
  • Окружающая среда невзрывоопасная, несодержащая токопроводящей пыли в концентрациях, снижающих параметры в недопустимых пределах.
  • Верхнее предельное значение температуры окружающего воздуха 55С.
  • Рабочее положение в пространстве любое.
  • Группа механического исполнения М7 по ГОСТ17516.1-90, допускается эксплуатация реле при размещениях в местах, предусмотренных для групп М1, М2, М3, М4, М6 и М8 по ГОСТ 17516.1-90.
  • Степень защиты реле IР40, выводов IР00 по ГОСТ 14255-69.
  • Требования техники безопасности соответствуют ГОСТ 12.2.007.6-93.
  • По способу защиты человека от поражения электрическим током реле относятся к классу 0 по ГОСТ 12.2.007.0-75.
  • Реле для внутригосударственных и экспортных поставок соответствуют ТУ 16-647.054-87, а для экспорта дополнительно РД16 01.007-88.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Типы и основные параметры реле приведены в

тип реле номинальное напряжение питания управляющей катушки, в число и тип контактовм время, мс, не более потребляемая мощность, вт, не более масса, кг, не более
замыкающих размыкающих срабатывания отпускания
рпг-4-3120 12; 24; 48; 60; 110 2 - 3 1 0,7 0,14
рпг-4-3101 - 1 3 2 0,7 0,12
рпг-4-3140 4 - 3 1 1,8 0,17
рпг-4-3102 - 2 4,5 2 2 0,16
рпг-4-3160 6 - 9 1 2 0,23

Реле надежно работают при отклонении напряжения питания управляющей катушки в пределах 0,85 до 1,1 Uном.

Изоляция релев холодном состоянии выдерживает в течение 1мин без пробоя и перекрытия по поверхности испытательное напряжение 2000 В переменного тока частотой 50 Гц.

Параметры электрических цепей, коммутируемых контактами, и коммутационная износостойкость контактов реле в зависимости от категории применения для режимов нормальных коммутаций соответствуют указанным в

номер режима род тока категория применения номинальный рабочий ток, а вид коммутации коммутационная износостойкость, млн. циклов во
включение отключение
i, а u, в t, с i, а u, в t, с
1 постоянный dс-11 0,0175 0,0175 110 0,0038 0,0175 110 0,0038 5
2 переменный dс-21 0,01 0,01 250 - 0,01 250 - 0,1
3 постоянный, переменный dc-21; ас-21 1·10-6 1·10-6 0,05 1·10-6 0,05 100
4 0,01 0,01 36 0,01 36
5 0,03 0,03 220 0,03 220 1
6 0,25 0,25 36 0,25 36 50
7 110 110 10
8 0,5 0,5 36 0,5 36
9 1 1 30 1 30 0,05
10 постоянный dс-21 0,03 0,03 300 0,03 300 0,01
11 2 2 15 2 15

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

Реле с замыкающими контактами состоят из корпусных деталей, образующих каркас реле, герконов, магнитопроводов и обмотки. Реле с размыкающими контактами дополнительно содержат постоянные магниты. В верхней части каркаса реле установлены скобы для присоединения внешних проводов под винты. Нижняя часть корпуса служит для крепления реле на плите. При подаче напряжения на обмотку происходит замыкание герконов в реле, несодержащих постоянного магнита, и размыкание герконов в реле с постоянными магнитами. При снятии напряжения с обмотки реле герконы возвращаются в исходное положение.

Габаритные, установочные и присоединительные размеры реле приведены на рис. 1, электрические принципиальные схемы -на рис. 2.



тип реле размеры, мм
а в
рпг-4-3120 13±0,5 26,5
рпг-4-3101
рпг-4-3140 21,5±0,5 35
рпг-4-3102
рпг-4-3160 30±0,5 43,5

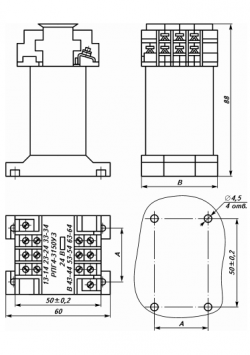

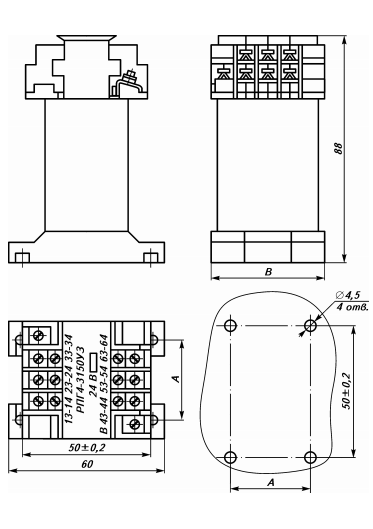

Габаритные, установочные и присоединительные размеры реле серии РПГ-4.

Разметка отверстий при установке реле на винтах.

Размеры без предельных отклонений максимальные

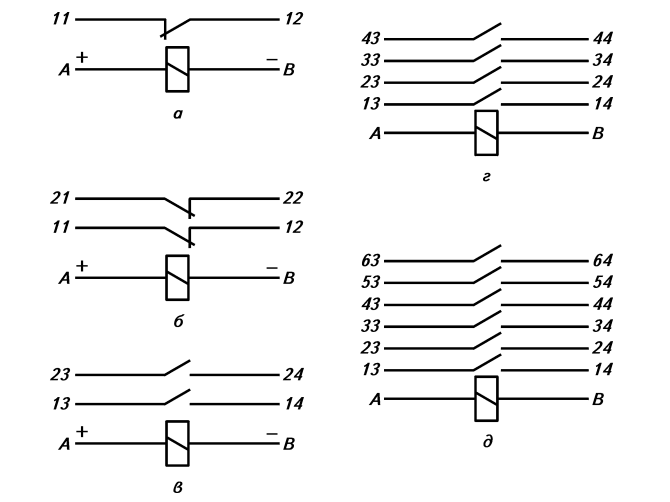

Электрические принципиальные схемы реле типов:

а -РПГ-4-3101;

б -РПГ-4-3102;

в -РПГ-4-3120;

г -РПГ-4-3140;

д -РПГ-4-3160
