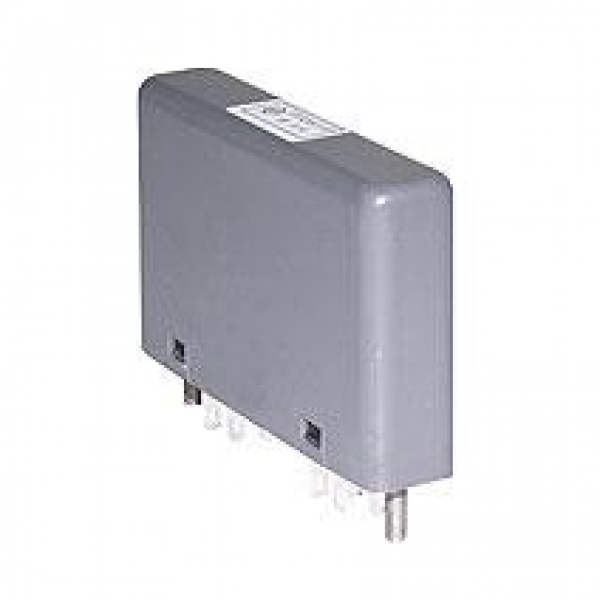

Реле промежуточные герконовые серии РПГ-5

ОБЩИЕ СВЕДЕНИЯ

Реле промежуточные герконовые серии РПГ-5 предназначены для работы в схемах автоматики и управления, выполненных на печатных платах, и рассчитаны на номинальные напряжения 5, 12, 15 и 24В постоянного тока выпрямленного трехфазного тока с частотой пульсации не менее 300 Гц безфильтра, а также с фильтром, обеспечивающим пульсацию не более 6%. Реле пригодны также для работы в системах управления на базе микропроцессорной техники и являются комплектующими изделиями.

Структура условного обозначения

РПГ-5Х21ХХХХ:

  • РПГ - реле промежуточное герконовое;
  • 5 - номер серии;
  • Х - "-" -разделительный знак или К -модификация реле с улучшенными параметрами и характеристиками;
  • 2 - исполнение реле по виду крепления (печатный монтаж);
  • 1 - тип геркона (КЭМ-1, ОДО.360.037 ТУ);
  • Х - число замыкающих контактов (0; 1; 2);
  • Х - число размыкающих контактов (0; 1);
  • ХХ - климатическое исполнение и категория размещения (У3, О4) по ГОСТ 15150-69.

Условия эксплуатации

  • Высота над уровнем моря не более 4300 м.
  • Верхнее рабочее значение температуры окружающего воздуха 60С;
  • при высотах свыше 1000 м верхнее значение температуры уменьшается на 0,6С на каждые 100 м.
  • Атмосфера типа II по ГОСТ 15150-69.
  • Рабочее положение в пространстве любое.
  • Групп амеханического исполнения М7 по ГОСТ17516.1-90, допускается эксплуатация реле по группам М1, М2, М3, М4, М6 и М8.
  • Степень защиты реле IР30, выводов -IР00 по ГОСТ 14255-69.
  • Реле предназначены для коммутации нагрузок категорииприменения DС-11 по ГОСТ 17523-85, DС-21 и АС- 21поГОСТ12434-93, при этом перегрузка контактов не допускается.
  • Требования техники безопасности соответствуют ГОСТ 12.2.007.6-93.
  • По способу защиты человека от поражения электрическим током реле относятся к классу 0 по ГОСТ 12.2.007.0-75.
  • Требования пожарной безопасности соответствуют ГОСТ 12.1.004-91.
  • Реле для внутригосударственных и экспортных поставок соответствуют ТУ 16-647.048-87.

ТЕХНИЧЕСКИЕ ДАННЫЕ

номинальное напряжение питания катушки, в 5; 12; 15; 24
отклонение напряжения питания управляющей катушки, uном 0,8-1,1
номинальный ток контактов, а 2
номинальные рабочие токи контактов, а 1*10-6-2
номинальное напряжение контактов, в 300
номинальные рабочие напряжения контактов, в 0,05-300
время замыкания (размыкания) контактов при срабатывании, мс, не более 2
время размыкания (замыкания) контактов при возврате, мс, не более 1
электрическая прочность изоляции в нормальных климатических условиях, в 1500
механическая износостойкость контактов, мин. циклов во, не менее 100

Потребляемая мощность обмотки реле в холодном состоянии при температуре окружающего воздуха 20С при Uном приведена в

s
тип реле число и тип контактов* потребляемая мощность, вт масса, кг
рпг-5-2101 1 р 0,25 0,039
рпг-5к2101 0,24
рпг-5-2110; рпг-5к2110 1 з 0,40 0,050
рпг-5-2120; рпг-5к2120 2 з 0,045

Сопротивление изоляции реле типов РПГ-5-2101, РПГ-5-2110 и РПГ-5-2120 соответствует ряду 1, реле РПГ-5К2101, РПГ-5К110 и РПГ-5К2120 -ряду 2.

Параметры электрических цепей, коммутируемых контактами, и коммутационная износостойкость контактов реле в зависимости от категории применения для режимов нормальных коммутаций соответствуют данным

номер режима род тока категория применения номинальный рабочий ток, а вид коммутации коммутационная износостойкость, млн. циклов во
включение отключение
i, а u, в t, с i, а u, в t, с
1 постоянный dс-11 0,016 0,016 24 0,76•10-3 0,016 24 0,76•10-3 10
2 переменный dс-21 0,01 0,01 250 - 0,01 250 - 0,1
3 постоянный, переменный dc-21; ас-21 1·10-6 1·10-6 0,05 1·10-6 0,05 100
4 0,01 0,01 36 0,01 36
5 0,03 0,03 220 0,03 220 1
6 0,25 0,25 36 0,25 36 50
7 110 110 10
8 0,5 0,5 36 0,5 36
9 1 1 30 1 30 0,05
10 постоянный dс-21 0,03 0,03 300 0,03 300 0,01
11 2 2 15 2 15

.

Контакты реле предназначены в основном для коммутации активных цепей.

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

Реле представляет собой устройство, основными элементами которого являютсяк атушка с герконами и внешний магнитопровод, служащий одновременно экраном от внешних магнитных полей. Выводы герконов и катушки припаяны к наконечникам реле.

Наконечники реле имеют шаг печатных плат, кратный 2,5мм. Реле закрыто кожухом. Для получения размыкающего контакта внутри катушки расположен постоянный магнит.

При подаче напряжения на катушку происходит замыкание герконов в реле, не содержащих постоянный магнит, и размыкание геркона в релес постоянным магнитом. При снятии напряжения скатушки реле герконы приходят в исходное состояние. Габаритные и установочные размеры реле РПГ-5 приведены на рис. 1, электрические принципиальные схемы - на рис. 2.

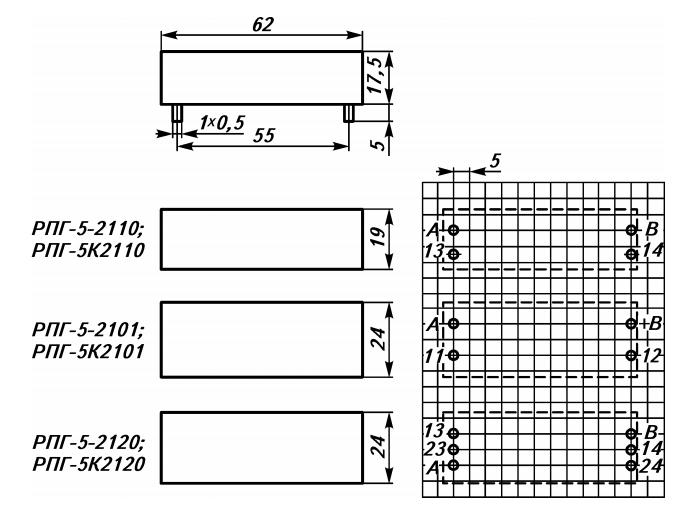

Габаритные и установочные размеры промежуточных реле серии РПГ-5

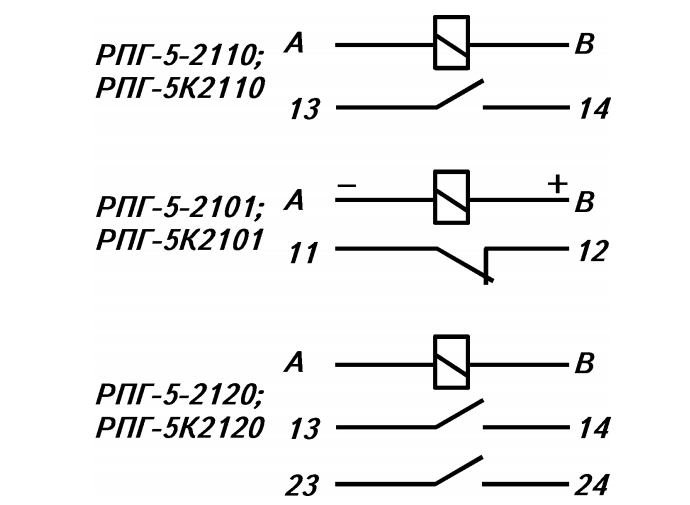

Электрические принципиальные схемы реле типов РПГ-5-211000, РПГ-5К211000, РПГ-5-212000, РПГ- 5К2 12000, РПГ-5-210100 и РПГ-5К210100
