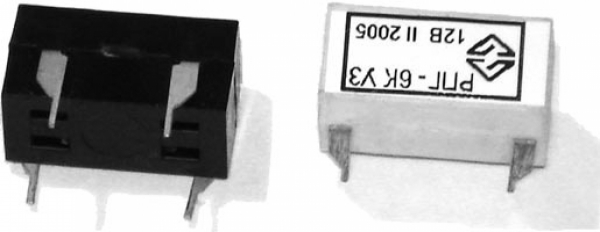

Реле промежуточные герконовые серии РПГ-6
Описание продукции
ОБЩИЕ СВЕДЕНИЯ
Реле промежуточные герконовые серии РПГ-6 предназначены для совместной работы в схемах, выполненных на печатных платах,а также пригодны для работы в системах на базе микропроцессорной техники. Реле рассчитаны на номинальные напряжения 5, 12, 15 и 24В постоянного тока, выпрямленного трехфазного тока с частотой пульсации не менее 300 Гц без фильтра, а также с фильтром с пульсацией не более 6%.
Структура условного обозначения
РПГ-6Х2401ХХ:
- РПГ - реле промежуточные герконовые;
- 6 - номер разработки;
- Х - разделительный знак или К -модификация реле с улучшенными параметрами и характеристиками;
- 2 - исполнение реле по способу присоединения и виду крепления (пайкой на печатный монтаж);
- 4 - тип геркона (МК-10-3А; ОДО.360.011 ТУ);
- 01 - число замыкающих контактов (1);
- ХХ - климатическое исполнение и категория размещения (У3, О4) по ГОСТ 15150-69.
Условия эксплуатации
- Высота над уровнем моря до 4300 м.
- Верхнее рабочее значение температуры окружающего воздуха 55С.
- Атмосфера типа II по ГОСТ 15150-69.
- Рабочее положение в пространстве любое.
- Группа механического исполнения М7 по ГОСТ17516.1-90, допускается эксплуатация реле по группам М1, М2, М3, М4, М6 и М8.
- Степень защиты реле IР41, выводов IР00 по ГОСТ 14255-69.
- Реле предназначены для коммутации нагрузок категории применения DС-11, DС-21 по ГОСТ 17523-85 и АС-21 по ГОСТ12434-93, при этом перегрузка контактов не допускается.
- Требования техники безопасности соответствуют ГОСТ 12.2.00.6-93.
- Реле для внутригосударственных и экспортных поставок соответствуют ТУ 16-647.049-87.
ТЕХНИЧЕСКИЕ ДАННЫЕ
| номинальное напряжение питания постоянного тока, в | 5, 12, 15, 24 |
| отклонение напряжения питания управляющей катушки, uном | 0,8-1,1 |
| номинальный ток контактов, а | 0,1 |
| номинальные рабочие токи контактов, а | 1*10-6-0,1 |
| номинальное напряжение контактов, в | 100 |
| номинальные рабочие напряжения контактов, в | 5*10-2-100 |
потребляемая мощность обмотки реле в холодном состоянии при температуреокружающего воздуха 20с и uном, вт, не более:
для реле рпг-6 |
0,25 |
| для реле рпг-6к | 0,24 |
| время замыкания контактов при срабатывании, мс, не более | 0,6 |
| время размыкания контактов при возврате, мс, не более | 0,3 |
| электрическая прочность изоляции в нормальных климатических условиях, в | 1500 |
| масса реле, кг, не более | 0,004 |
Сопротивление изоляции реле типа РПГ-6-2401 соответствует ряду 1, реле типа РПГ-6К2401 - ряду 2.
Параметры электрических цепей, коммутируемых контактами, и коммутационная износостойкость контактов реле в зависимости от категории применения для режимов нормальных коммутаций при частоте включений 90 тыс. циклов в час, соответствуют данным
| номер режима | род тока | категория применения | номинальный рабочий ток, а | вид коммутации | коммутационная износостойкость, млн. циклов во | |||||
| включение | отключение | |||||||||
| i, а | u, в | t, c (соsj) | i, а | u, в | t, c (соsj) | |||||
| 1 | постоянный | dс-11 | 0,01 | 0,01 | 24 | 0,5·10-3 | 0,01 | 24 | 0,5·10-3 | 1 |
| 2 | dс-21 | 5·10-4 | 5·10-4 | 15 | - | 5·10-4 | 15 | - | 5 | |
| 3 | 0,1 | 0,1 | 70 | 0,1 | 70 | 0,1 | ||||
| 4 | 0,01 | 0,01 | 100 | 0,01 | 100 | 0,001 | ||||
| 5 | 0,001 | 0,001 | 6 | 0,001 | 6 | 5 | ||||
| 6 | постоянный, переменный | dc-21, ас-21 | 0,01 | 0,01 | 36 | 0,01 | 36 | 2 | ||
КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ
Реле представляет собой устройство, основными элементами которого являются катушка с герконом. Выводы геркона и катушки припаяны к ламелям реле. Ламели имеют шаг печатных плат, кратный 2,5 мм. Реле опрессовано пресс-материалом.
При подаче напряжения на катушку геркон замыкается, приснятии напряжения - возвращается в исходное положение.
Габаритные и установочные размеры реле приведены на рис.1, электрическая принципиальная схема -на рис. 2.

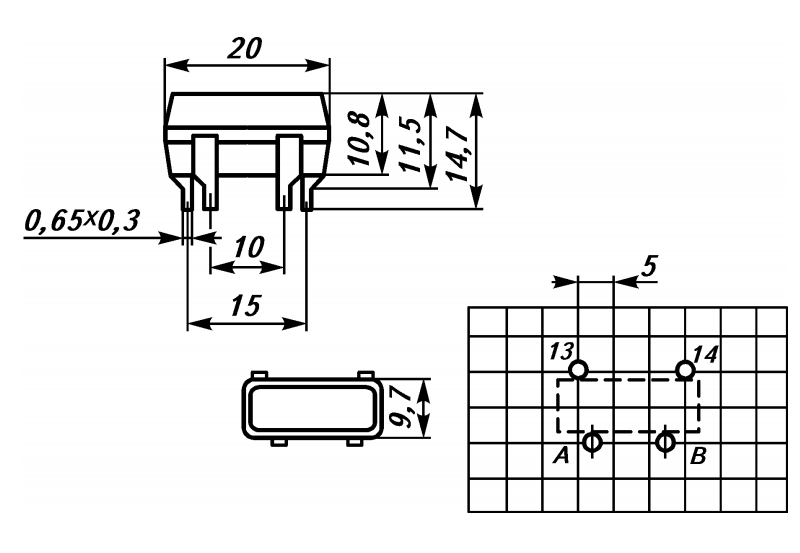

Габаритные и установочные размеры реле РПГ-6-240100

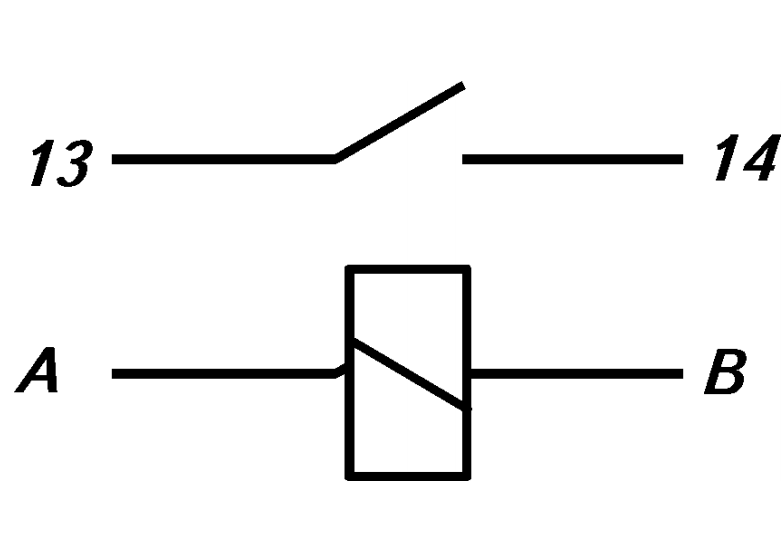

Электрическая схема реле РПГ-6-240100
