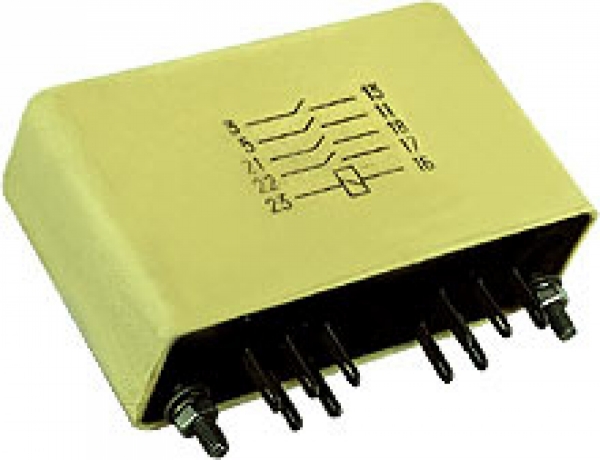

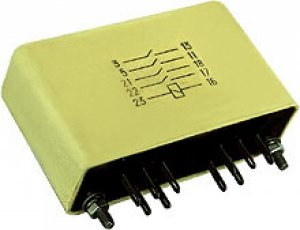

Реле промежуточные герконовые серии РПГ-9
Описание продукции
ОБЩИЕ СВЕДЕНИЯ
Реле промежуточные герконовые серии РПГ-9 применяются в схемах автоматики и управления, рассчитаны на номинальные напряжения 12, 15, 24, 48, 60 и 110 В постоянного тока, выпрямленного трехфазного тока с частотой пульсации не менее 300 Гц без фильтра, а также выпрямленного тока с фильтром,обеспечивающим пульсацию не более 6% и 220В выпрямленного переменного тока.
Реле пригодны для работы в системах управления на базе микропроцессорной техники и являются комплектующими изделиями.
Структура условного обозначения
РПГ-9-ХХХХХХХ:
- РПГ - реле промежуточное герконовое;
- 9 - номер разработки;
- Х - вид крепления и присоединения внешних проводов (0 - винтами, заднее, пайкой;
- 1 -штепсельным разъемом, заднее, пайкой);
- Х - тип геркона: 5 -МКА-52202, 6 -МКС-52201;
- Х - количество замыкающих контактов (0-4; 6);
- Х - число размыкающих или переключающих контактов: 1 или 4;
- Х - число реле в одном габарите (1; 2);
- ХХ - климатическое исполнение и категория размещения (У3, О4) по ГОСТ 15150-69.
Условия эксплуатации
- Высота над уровнем моря не более 4300 м.
- Верхнее предельное значение температуры окружающего воздуха 55С.
- При высотах свыше 1000м верхнее значение температуры уменьшается на 0,6С на каждый 100 м.
- Рабочее положение в пространстве любое.
- Атмосфера типа II по ГОСТ 15150-69.
- Группа механического исполнения М7 по ГОСТ17516.1-90, допускается эксплуатация реле при размещениях в местах, предусмотренных для групп М1, М2, М3, М4, М6 и М8 по ГОСТ 17516.1-90.
- Степень защиты реле IР30, выводов IР00 по ГОСТ 14255-69.
- Реле предназначены для коммутации нагрузок категорииприменения DС-11, АС-11 по ГОСТ 17523-85, DС-21, АС-21 по ГОСТ 12434-93.
- Требования техники безопасности соответствуют ГОСТ 12.2.007.6-93.
- По способу защиты человека от поражения электрическим током реле относятся к классу 0 по ГОСТ 12.2.007.0-75.
- Требования пожарной безопасности по ГОСТ 12.1.004-91.
- Реле изготовляются для внутригосударственных и экспортных поставок и соответствуют ТУ 16-647.056-87.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Основные типы реле приведены в
| тип реле | число контактов | число реле в одном кожухе | ||
| замыкающих | размыкающих | переключающих | ||
| рпг-9-05601; рпг-9-15601 | 6 | - | - | 1 |
| рпг-9-05401; рпг-9-15401 | 4 | |||
| рпг-9-05301; рпг-9-15301 | 3 | |||
| рпг-9-05201; рпг-9-15201 | 2 | |||
| рпг-9-05102; рпг-9-15102 | 1+1 | |||
| рпг-9-06401; рпг-9-16041 | - | 4*** 4 | 1 | |
| рпг-9-05111*; рпг-9-15111* | 1 | 1 | ||
| рпг-9-05011*; рпг-9-15011 | - | 1** 1 | ||
| номинальное напряжение питания, в | 12; 15; 24; 48; 60; 110; 220 |
| отклонение напряжения питания, uном | 0,8-1,1 |
номинальный ток контактов реле, а:
замыкающих (герконов мка-52202 |
4 |
| переключающих (герконов мкс-52201) | 2,5 |
номинальные рабочие токи контактов, а:
замыкающих |
1*10-3-4 |
| переключающих | 1*10-3-2,5 |
номинальное напряжение контактов реле, в:
замыкающих |
380 |
| переключающих | 220 |
номинальные рабочие напряжения контактов, в:
замыкающих |
6-600 |
| переключающих | 6-380 |
| механическая износостойкость контактов, млн циклов во, не менее | 6 |
электрическая прочность изоляции реле, в:
с замыкающими и размыкающими контактами |
2000 |
| с переключающими контактами | 1000 |
Время замыкания (размыкания) замыкающих (размыкающих) контактов при срабатывании и время размыкания (замыкания) замыкающих (размыкающих) контактов при возврате реле соответствуют
| тип реле | время, мс, не более | |
| при срабатывании | при возврате | |
| рпг-9-05601; рпг-9-15601 | 8 | 1,5 |
| рпг-9-05401; рпг-9-15401 | ||
| рпг-9-06041; рпг-9-16041 | 10 | 20 |
| рпг-9-05301; рпг-9-15301 | 8 | 1,5 |
| рпг-9-05201; рпг-9-15201 | 7 | |
| рпг-9-05102; рпг-9-15102 | ||
| рпг-9-05111; рпг-9-1511 | 8 | 6 |
| рпг-9-05011; рпг-9-15011 | 6 | |
Потребляемая мощность реле в холодном состоянии при температуре окружающего воздуха 20С соответствует
| напряжение питания, в | потребляемая мощность при uном, вт, не более | ||||||
| рпг-9-05601; рпг-9-15601 | рпг-9-05401; рпг-9-06041; рпг-9-15401; рпг-9-16041 | рпг-9-05301; рпг-9-15301 | рпг-9-05201; рпг-9-15201 | рпг-9-05102; рпг-9-15102 | рпг-9-05011; рпг-9-16011 | рпг-9-05111; рпг-9-15111 | |
| 12 | 5 | 5 | 2,3 | 2 | 1,3 | 0,75 | 1,2 |
| 15 | |||||||
| 24 | 2 | 1,8 | 1,45 | 0,85 | 1,3 | ||
| 48 | 5,5 | 4,6 | 2,6 | 2,2 | 1,65 | 1,1 | 1,5 |
| 60 | 2,8 | 2,3 | 1,7 | 1,3 | |||
| 110 | 6,3 | 5,3 | 2,5 | 2 | 1,8 | 2 | |
| 220 | 6,2 | 5,5 | 3,5 | 3,5 | 2,5 | 2,5 | 3,5 |
Параметры электрических цепей, коммутируемых контактами, и коммутационная износостойкость контактов реле в зависимости от категории применения соответствуют для режимов нормальных коммутаций данным
| номер режима | род тока | категория применения | номинальный рабочий ток, а | вид коммутации | коммутационная износостойкость, млн. циклов во | |||||
| включение | отключение | |||||||||
| i, а | u, в | t, c (соsj) | i, а | u, в | t, c (соsj) | |||||
| 1 | постоянный | dс-11 | 1 | 1 | 24 | 0,048 | 1 | 24 | 0,048 | 3 |
| 2 | 0,15 | 0,15 | 220 | 0,066 | 0,15 | 220 | 0,066 | 4 | ||
| 3 | 0,001 | 0,001 | 6 | - | 0,001 | 6 | - | 6 | ||
| 4 | переменный | ас-11 | 0,4 | 4 | 110 | (0,7) | 0,4 | 110 | (0,4) | 2,5 |
| 5 | 0,2 | 2 | 220 | 0,2 | 220 | 4 | ||||
| 6 | 0,125 | 1,25 | 380 | 0,125 | 380 | 2,5 | ||||
| 7 | ас-21 | 4 | 4 | 24 | - | 4 | 24 | - | 0,5 | |
| 8 | 1,135 | 1,135 | 220 | 1,135 | 220 | 2 | ||||
| 9 | 2 | 2 | 2 | 0,02 | ||||||
(для замыкающих и размыкающих контактов) и
| номер режима | род тока | категория применения | номинальный рабочий ток, а | вид коммутации | коммутационная износостойкость, млн. циклов во | |||||
| включение | отключение | |||||||||
| i, а | u, в | t, c (соsj) | i, а | u, в | t, c (соsj) | |||||
| 1 | постоянный | dс-11 | 0,5 | 0,5 | 24 | 0,04 | 0,5 | 24 | 0,04 | 2 |
| 2 | dс-21 | 0,001 | 0,001 | 6 | - | 0,001 | 6 | - | 6 | |
| 3 | переменный | ас-11 | 0,2 | 2 | 110 | (0,7) | 0,2 | 110 | (0,4) | 2,5 |
| 4 | ас-21 | 0,455 | 0,455 | 220 | - | 0,455 | 220 | - | 2 | |
(для переключающих контактов).
КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ
Реле представляет собой устройство, основными элементами которого являются катушка, герконы и скоба, служащая одновременно экраном от влияния внешних магнитных полей.
Для ограничения перемещения герконов в нутри катушки имеются резиновые трубки и пластмассовые планки,вставленные в каркас катушки. Последняя своими выступами вставляется в боковые пазы угольников, которые крепятся к колодке реле. Реле закрыто кожухом.
При подаче напряжения на обмотку происходит замыкание герконов в реле с замыкающими контактами и размыкание герконов в реле с размыкающими контактами. Приснятии напряжения с обмотки герконы возвращаются в исходное состояние.
Габаритные,установочные размеры и масса реле приведены на рис. 1-2, электрические принципиальные схемы -на рис. 3.
| обозначение типа | масса, кг, не более |
| рпг-9-0560100 | 0,22 |
| рпг-9-0540100 | 0,24 |
| рпг-9-0530100 | 0,22 |
| рпг-9-0520100 | 0,22 |
| рпг-9-0510200 | 0,20 |
| рпг-9-0511100 | 0,24 |
| рпг-9-0501100 | 0,23 |
| рпг-9-0604100 | 0,25 |

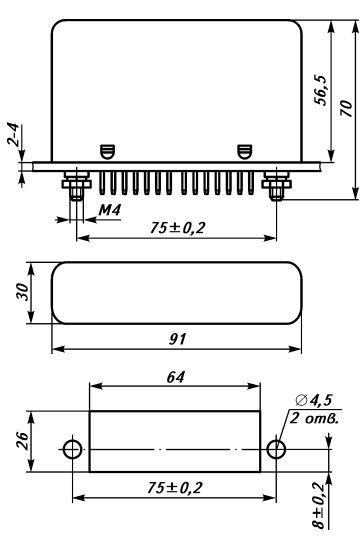

Габаритные, установочные размеры и масса реле серии РПГ-9 без штепсельного разъема
| обозначение типа | масса, кг, не более |
| рпг-9-0156100 | 0,26 |
| рпг-9-1540100 | 0,28 |
| рпг-9-1530100 | 0,25 |
| рпг-9-1520100 | 0,26 |
| рпг-9-1510200 | 0,23 |
| рпг-9-1511100 | 0,28 |
| рпг-9-1501100 | 0,26 |
| рпг-9-1604100 | 0,29 |

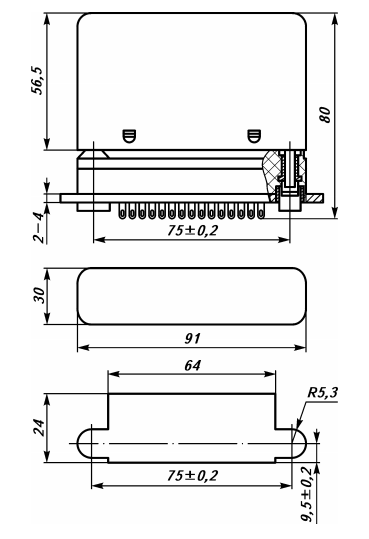

Габаритные, установочные размеры и масса реле серии РПГ-9 со штепсельным разъемом

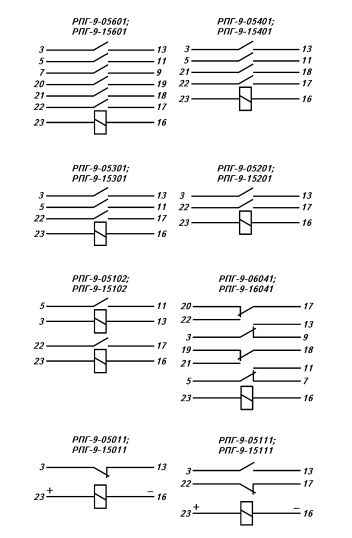

Электрические принципиальные схемы реле РПГ-9
