Реле температуры RT-12-17
Описание продукции
| Технические характеристики реле температуры | |
| Нижняя/верхняя граница рабочего диапазона | -54°С/+124°С |
| Гистерезис температуры | 0,1-30°C |
| Напряжение питания | 220В, 50Гц |
| Контакты | 1 замыкающий 16А или 1 замыкающий 30А см. исполнение |
| Подключение | Винтовые зажимы: питание -2,5мм², силовые- 2,5 или 4 мм² см. исполнения |

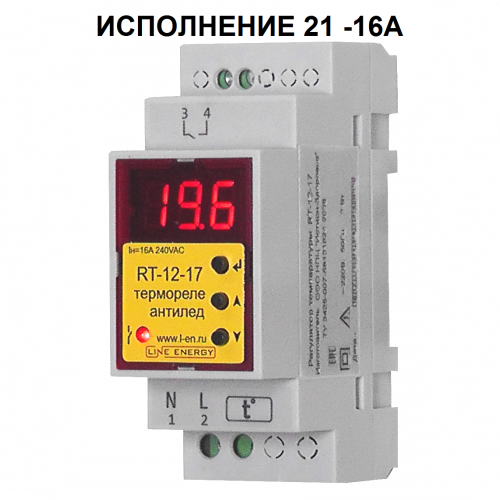

AC/DC 85-265В,1 замыкающий контакт 16А (Исполнение 21)
AC/DC 85-265В,1 замыкающий контакт 30А (Исполнение 22)
| Технические характеристики реле температуры | |
| Нижняя/верхняя граница рабочего диапазона | -54°С/+124°С |
| Гистерезис температуры | 0,1-30°C |
| Напряжение питания | 220В, 50Гц |
| Контакты | 1 замыкающий 16А или 1 замыкающий 30А см. исполнение |
| Подключение | Винтовые зажимы: питание -2,5мм², силовые- 2,5 или 4 мм² см. исполнения |
| Дискретность установки и измерения температуры | 0,1 °С в диапазоне -9,9...99.9°С 1 °С в диапазонах -54 ... -10°С и +100... +124°С |
| Используемые типы датчиков | TD60, TD125 |
| Время импульса | 0,1-99,9мин |
| Время паузы | 0-99,9мин |
| Рабочий ток/ Максимальный ток | 12/16А или 24/30А см. исполнения |
| Коммутационная износостойкость | >100000 циклов |
| Потребляемая мощность | <2Вт |
| Диапазон рабочих температур | -25 … +50°C |
| Режим работы | Круглосуточный |
| Монтаж | на DIN - рейку, защелка |
| Степень защиты реле/ клеммной колодки | IP20/IP40 |
| Габариты реле | 35х65х90 мм 2 модуля |
Реле температуры RT-12-17 - цифровое микропроцессорное устройство. Предназначено для антиобледенительных систем. Имеет гальванически развязанную с сетью цепь питания датчика. Встроенный таймер экономит электроэнергию за счет исполнения цикла "включено/выключено" во время температуры образования наледи, что не могут антиобледенительные реле иных производителей. Достижение аналогичного результата на иных антиобледенительных реле потребует установки дополнительного программируемого реле времени с возможностью неравномерных интервалов включено/выключено.
Например для вальмовой (четырехскатной) кровли дома 9 х 9, высотой водостоков 7м будет размещено 7х4+9х4=64м кабеля. Мощность кабеля 30Вт/м- всего 1,92кВт. Если сделать режим работы включено/выключено 50/50, то за сутки работы экономиться 23кВтч электроэнергии, что для Московской области составит 84,56руб. При стоимости реле с датчиком 2000руб, установка окупится за 23 дня использования подогрева. Возможность более точно измерять температуру позволяет сузить температурный диапазон использования нагрева - будет реже включаться нагрев. Опытным путем можно отметить скорость оттаивания и образования наледи и выставить наиболее оптимальный режим работы таймера, что позволит экономить еще больше.
Оно позволяет задавать диапазон включения от -50 ºС до +30ºС, время импульса 0,1-99,9 мин, время паузы 0-99,9мин (при 0- включен непрерывно).
Прибор устанавливается на DIN-рейку 35 мм, значения параметров устанавливаются при помощи кнопок на корпусе устройства, текущая температура индицируется на дисплее прибора, а состояние контактов реле- светодиодом. Широкий диапазон напряжений питания позволяет использовать реле в перегруженных сетях с пониженным напряжением.
Реле температуры RT-12-17 имеет точность измерения температуры 0,1ºС. В устройстве, в качестве датчика использована термочувствительная микросхема DS18B20, обладающая высокой точностью и малой дискретностью измерения температуры, с которой информация передается в цифровом виде. Экранированный провод обеспечивает сохранение устойчивого сигнала на длине до 20 метров.
Выпускаются для работы от разного напряжения питания ACDC85-265В (датчик гальванически развязан), DC12В, с контактами: 1замыкающий 16А либо 1замыкающий 30А.
Для реле необходим термодатчик на кабеле соответствующей длины (2,5; 5; 10; 15; 20м) и на необходимый температурный предел. (до +60 или до 125 ºС) - он приобретается отдельно.
