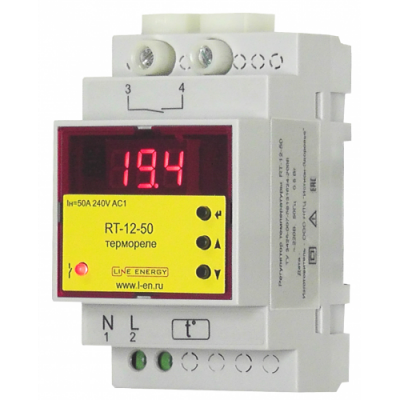

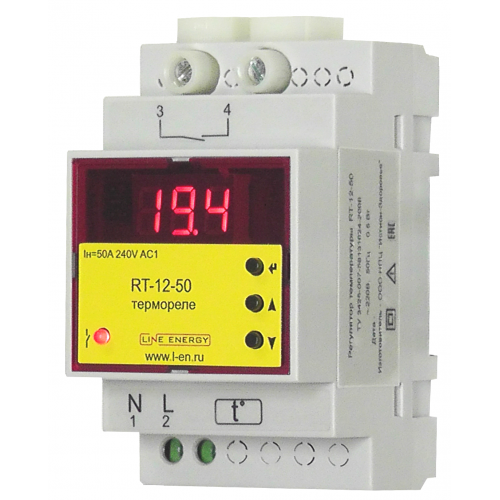

Реле температуры RT-12-50
Описание продукции
| Технические характеристики реле температуры | |
| Диапазон регулируемых температур | -54 ... +124°С только нагрев! |
| Гистерезис температуры | +0,1... +75°С |
| Напряжение питания | ACDC220В (85-265В) |
| Контакты | 1 замыкающий 63А |
| Подключение | Винтовые зажимы: питание -2,5мм², силовые-6 мм² |
| Дискретность установки и измерения температуры | 0,1°С в диапазоне -9,9...99.9°С; 1°С в диапазонах -54 ... -10°С и +100... +124°С |
| Используемые типы датчиков | TD60, TD125 |
| Рабочий ток/ Максимальный ток | 63/80А |
| Коммутационная износостойкость | >100000 циклов |
| Потребляемая мощность | <1Вт |
| Диапазон рабочих температур | -25 … +50°C |
| Режим работы | Круглосуточный |
| Монтаж | DIN - рейка 35мм, защелка |
| Степень защиты реле/ клеммной колодки | IP20/IP40 |
Термореле (реле температуры) RT-12-50 предназначено для контроля и поддержания температурного режима путем включения и выключения нагревающей установки по сигналам выносного датчика температуры. Может применяться для контроля и поддержания заданного температурного режима в помещениях системах отопления, банях, а также использоваться в качестве комплектующего изделия в устройствах автоматики. Ток коммутируемой нагрузки до 50А.
Реле температуры RT-12-50 - цифровое микропроцессорное устройство. Оно позволяет задавать пороговую температуру от -54 ºС до +124ºС и гистерезис от 0,1ºС до 75ºС.
Устройство работает на нагрев, нагрузка (нагревательный элемент или другой источник тепла) подключается к контактам реле. Пока температура ниже заданной, то нагревательный элемент включен; при достижении номинальной температуры плюс величина гистерезиса, нагревательный элемент отключается, а после снижения температуры до номинальной, включается вновь.
Прибор устанавливается на DIN-рейку 35 мм, значения параметров устанавливаются при помощи кнопок на корпусе устройства, текущая температура индицируется на дисплее прибора.
Реле температуры RT-12-50 имеет максимальную точность поддержания температуры 0,1ºС. В нашем устройстве, в качестве датчика использована термочувствительная микросхема DS18B20, обладающая высокой точностью и малой дискретностью измерения температуры, с которой информация передается в цифровом виде. Стандартный провод обеспечивает сохранение устойчивого сигнала на длине до 20 метров.
